Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | в этом товаре U-образная; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверить U-образный ТЭН по изгибу, расстоянию между осями и габаритам
- Форма и габариты. Сравните изгиб U образной трубки, расстояние между осями параллельных участков и общую длину развертки.
- Способ крепления. Проверьте тип и расположение монтажного элемента: резьба, приварная пластина, штуцер или опорная скоба.
- Конфигурация выводов. Уточните расположение контактов относительно трубки, а также длину и направление прямых или отогнутых концов.
- Длина и диаметр трубки. Сверьте наружный диаметр и общую длину без контактных стержней.
- Мощность и напряжение. Эти данные указаны на маркировке старой детали или шильде оборудования.

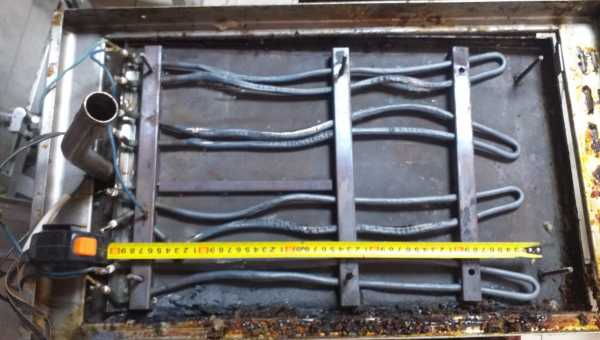

Приложите фото старого ТЭНа с линейкой и местом крепления
- Фото старого ТЭНа с линейкой или штангенциркулем рядом (общий вид и место крепления).
- Эскиз с размерами: длина развертки, шаг между осями, длина прямых участков, диаметр трубки, длина и сечение выводов.
- Тип и размер крепежного элемента: резьбу укажите с шагом, пластину с толщиной и отверстиями.
- Маркировку с корпуса или упаковки: напряжение, мощность, буквенно цифровой код.
- Фото оборудования целиком и места установки нагревателя, особенно если крепление нестандартное.
Изготовим U-образный ТЭН по образцу с изменением напряжения, мощности или длины трубки
Делаем по образцу, фото, чертежу. По заказу меняем напряжение, мощность, длину трубки, конфигурацию выводов и тип крепления. Переход на другой материал трубки или защиту для агрессивной среды также возможен по вашему заданию.
Где применяют ТЭН для жарочный поверхности
Такие нагреватели ставят в жарочных шкафах электрических (ШЖЭ), где они образуют верхний и нижний блоки ТЭН в каждой камере шкафа с раздельной плавной регулировкой температуры. Также они используются в духовых шкафах и мини-печах настольных в качестве открытых трубчатых элементов на задней, боковых стенках, сверху и снизу камеры.
Вопросы
Можно ли сделать такой же ТЭН, но на 380 В?
Да, сделаем. Пришлите фото старой детали с размерами и укажите нужное напряжение.
Подойдет ли этот нагреватель для установки в плиту с другой толщиной стенки?
Да, скорректируем длину резьбовой части или приварим пластину под ваш посадочный размер. Приложите эскиз крепежного узла.
Возможно ли изготовить ТЭН с увеличенной длиной трубки, если старое место крепления не меняется?
Да, меняем длину развертки и шаг U образной части. Укажите в заказе новые габариты или пришлите чертеж зоны установки.
Сделаете из нержавеющей трубки для работы во влажной среде?
Да, изготовим из коррозионностойкого материала. Приложите описание среды и фото места установки.
