Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

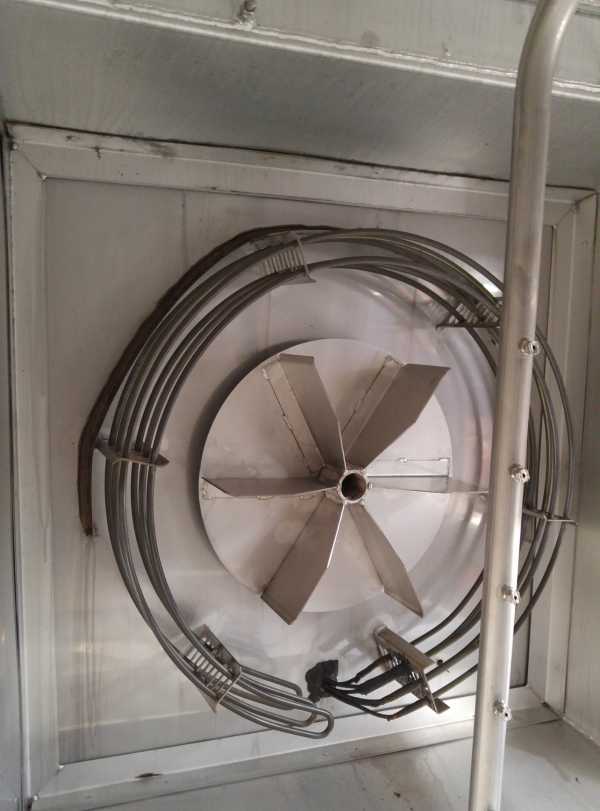

Проверка кольцевого ТЭН сушильного шкафа по форме и секциям
- Сравните форму изгиба и количество секций. ТЭН уложен по окружности, состоит из нескольких U-образных элементов, собранных в кольцо.
- Посмотрите на крепление. У этой детали нет фланца, резьбы или термокармана, крепление к корпусу выполняется хомутами.
- Оцените выводы. На фото видны контактные стержни и выводы проводов снизу.
- Уточните мощность и напряжение по маркировке на старой детали. Мы делаем по образцу, фото, чертежу, поэтому точные параметры подгоняем под ваш экземпляр.
Фото старого нагревателя с разъёмом для заказа замены
- Фото старого ТЭН со всех сторон, чтобы была видна форма кольца, сечение трубки и расположение выводов.
- Размеры: внешний диаметр кольца, длину трубки в развернутом виде (если можно измерить), расстояние между осями хомутов.
- Маркировку на оболочке или на корпусе оборудования, если она сохранилась.
- Фото места установки: как ТЭН закреплен, куда подходят провода, есть ли обдув и направление потока воздуха.
- Тип выводов: клеммы, наконечники или просто зачищенные концы.
Изменение длины, мощности или напряжения под ваш сушильный шкаф
По заказу меняем длину трубки, мощность, напряжение, тип крепления и материал оболочки под вашу среду. Для этого пришлите чертеж посадочного места, фото старого крепления и укажите, в каких условиях работает нагреватель (например, температура, влажность, агрессивная среда).
Применение: ТЭН для сушильного шкафа
Такие нагреватели ставят в лабораторные сушильные шкафы. Трубчатый ТЭН располагается в стенках рабочей камеры, обеспечивая нагрев с принудительной или естественной конвекцией.
Вопросы
У меня другое напряжение сети, 380 В вместо 220 В. Сделаете?
Да, сделаем. Для этого пришлите маркировку старого ТЭН и напряжение, которое вам нужно.
Можно изменить крепление с хомутов на фланец?
Да, сделаем. Приложите фото посадочного места, чертеж или размеры фланца и отверстий под него.
Нужна другая длина трубки: кольцо должно быть меньше по диаметру.
Да, сделаем. Пришлите точный внешний диаметр кольца, которое должно поместиться в корпус, и фото места установки.
У меня агрессивная среда, влажность и химия. Подберете другой материал оболочки?
Да, сделаем. Укажите, с чем контактирует ТЭН (кислота, щелочь, пар), и пришлите образец или фото старой детали.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
