Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

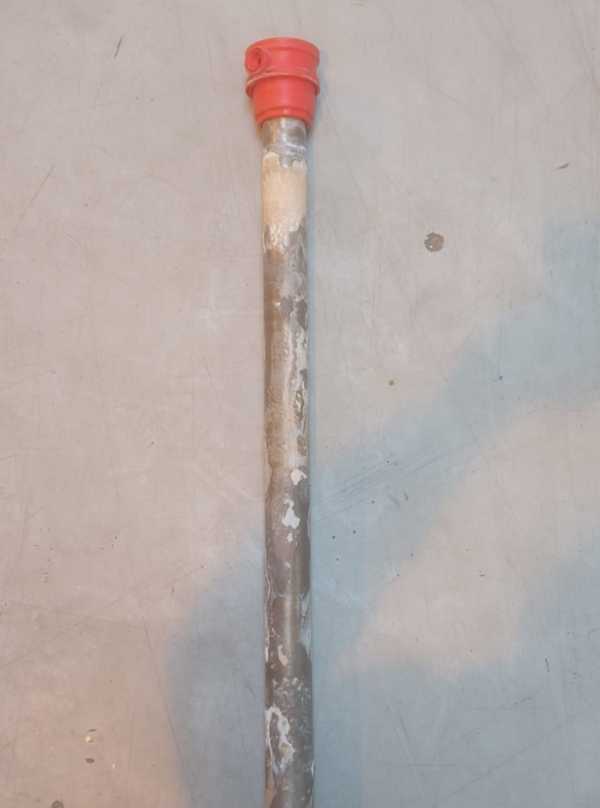

Сравните узел крепления гайка-полипропилен по форме и резьбе
- Сравните форму и размер узла крепления: в названии указано «гайка-полипропилен». Проверьте, что на вашей детали крепление выполнено в виде гайки, и что она предназначена для вваривания в полипропилен.
- Убедитесь, что тип нагревателя трубчатый (ТЭН), а не, например, блок или спираль. Конструкция прямая или изогнутая должна совпадать с вашим образцом.
- Сверьте длину трубки (по корпусу, без учёта крепления и выводов) и длину контактных выводов (штырей) от корпуса до наконечников.
- Проверьте мощность и напряжение: они должны быть указаны на старой детали или в документации. Если надписи нет, сообщите эти параметры отдельно.
- Посмотрите на форму и расположение выводов: они могут быть направлены в одну сторону (параллельно трубке) или под углом. Это важно для монтажа.
Пришлите фото старого ТЭНа с двух ракурсов для сверки крепления
- Фото старого нагревателя с двух-трёх ракурсов, чтобы было видно общую форму и узел крепления.
- Чёткое фото гайки: её диаметр, резьбу (если есть), и как она соединяется с полипропиленовой частью.
- Размеры: общую длину по корпусу, диаметр трубки, длину выводов от корпуса до наконечника.
- Если на старой детали есть маркировка или бирка с цифрами (например, мощность, напряжение), сфотографируйте её или перепишите.
- Укажите, в каком оборудовании стоял нагреватель (например, проточный водонагреватель, теплообменник) и условия работы (вода, масло, воздух).
Изменим длину корпуса, мощность и напряжение трубчатого нагревателя под ваш образец
Мы делаем по образцу, фото, чертежу. По заказу меняем длину корпуса, мощность, напряжение, материал оболочки, форму и длину выводов, тип крепления (если это не затрагивает общую механику узла). Для этого приложите эскиз или опишите, что именно нужно изменить.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в накопительных водонагревателях, стиральных машинах и посудомоечных машинах. В накопительном водонагревателе нагреватель находится в баке и крепится через боковой или нижний фланец. В стиральной машине элемент закреплён снизу бака через резиновую манжету. В посудомоечной машине нагреватель встроен в проточную часть циркуляционной помпы.
Вопросы
Можно ли у этого нагревателя изменить напряжение с 220 В на другое, например на 380 В?
Да, сделаем. Для этого укажите нужное напряжение и мощность в заказе.
У меня другое крепление не «гайка-полипропилен», а металлический фланец. Вы сможете сделать такой же нагреватель, но с другим креплением?
Да, сделаем. Приложите фото и чертёж вашего крепления или образец. Мы подберём подходящий узел.
Мне нужна другая длина трубки, а остальное то же самое. Это возможно?
Да, сделаем. Укажите нужную длину и приложите фото старой детали для сверки формы.
Нагреватель будет работать в агрессивной среде (например, в масле или кислоте). Вы сделаете его из другого материала?
Да, сделаем. Сообщите тип среды и температуру. Мы выберем подходящий материал оболочки по вашему описанию.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
