Характеристики
| Мощность | 3 кВт |
|---|---|
| Тип | ТЭН |
| Применение | тепловая пушка |
Где применяется и в каком оборудовании

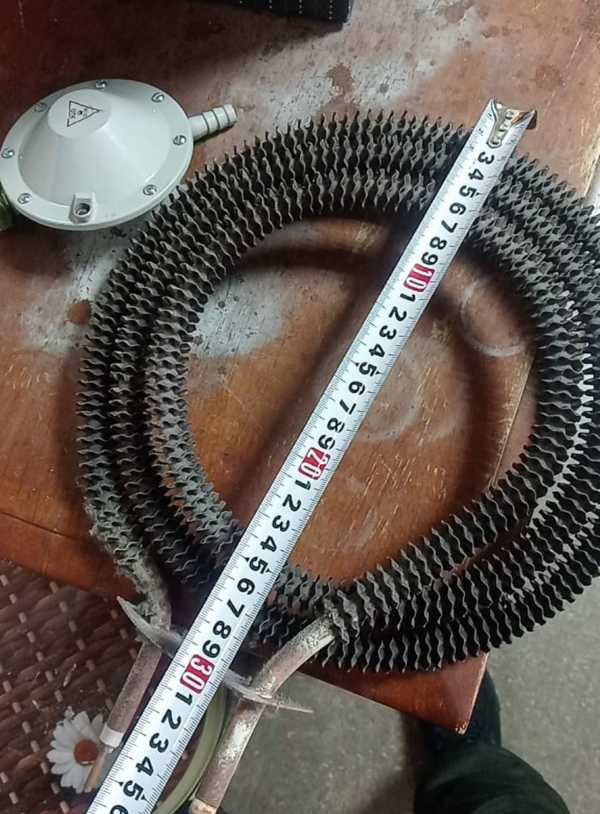

ТЭН оребренный на 3 кВт предназначен для нагрева воздуха в тепловых пушках, калориферах (как тэн для калорифера) и воздухонагревателях. Используется для приточной вентиляции, в тепловых завесах и в оборудовании с обдувом вентилятором.
В тепловых пушках ТЭН работает в потоке воздуха, поэтому обязателен обдув и блокировка вентилятора, иначе перегрев и выгорание. В тепловых завесах и канальных нагревателях ТЭН также оребренный, так как оребрение увеличивает площадь теплоотдачи.
- Тепловые пушки
- Калориферы и воздухонагреватели
- Тепловые завесы
- Канальные нагреватели
Как подобрать ТЭН для тепловой пушки
Подбор по маркировке: развернутая длина в см, код контактного стержня (А=40 мм, В=65 мм), диаметр оболочки, мощность, среда нагрева, напряжение. В паспортах ТЭНР по ТУ 3442-001-42511921-99 маркировка в 6 позициях.
Уточните форму (прямой или U-образный), расстояние между выводами, крепление (штуцер, резьба, фланец), материал оребрения и наличие обдува. Оребрение влияет на аэродинамическое сопротивление, что важно для согласования с вентилятором. От модели оборудования зависит геометрия, при несоответствии ТЭН не встанет в посадочное место.
Почему ТЭН перегорает и как этого избежать
Основная причина выгорания - перегрев из-за недостаточного обдува: отказ вентилятора, перекрытый забор воздуха. Накопление пыли и накипи на поверхности снижает теплоотдачу и приводит к перегреву.
В руководствах производителей прямо указан запрет подавать питание на ТЭН при отключенном вентиляторе. В современных тепловых пушках есть задержанное отключение вентилятора для снятия остаточного тепла и биметаллическая отсечка с временем срабатывания не более 5 минут.
Диагностика неисправности
Последовательность проверки: напряжение на клеммах ТЭН, проверка на обрыв цепи мультиметром, проверка сопротивления изоляции между контактным стержнем и корпусом. Обрыв цепи или низкое сопротивление изоляции - основание для замены.
Регламент обслуживания предусматривает ТО-1 раз в 6 месяцев, ТО-2 раз в 12 месяцев, назначенный срок службы 3 года, межремонтный период 1 год.
Климатическое исполнение УХЛ4 по ГОСТ 15150-90.
Возможности изготовления по заказу
По заказу делаем оребренные ТЭН по размерам заказчика: длина, форма, мощность, напряжение и крепление берем из чертежа, образца или маркировки старого нагревателя.
Оребрение из углеродистой или нержавеющей стали, прямая или U-образная форма, крепление штуцером с гайкой или на фланце.
Что прислать для расчета
Для расчета потребуется: развернутая длина и форма, расстояние между выводами, мощность и напряжение, тип крепления, материал оребрения, есть ли обдув вентилятором и температура воздуха.
Можно прислать модель оборудования или фото старого ТЭН с маркировкой - этого достаточно для определения параметров.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Для точного ответа нужна маркировка старого ТЭН или модель тепловой пушки. По маркировке можно определить длину, мощность, напряжение и тип крепления.
Нужен ли обдув вентилятором при работе ТЭН?
Да, без обдува ТЭН перегреется и выйдет из строя. В оборудовании должна быть блокировка вентилятора и задержка отключения для снятия остаточного тепла.
Можно ли сделать другую длину или крепление?
Да, по заказу делаем ТЭН по размерам заказчика: длина, форма, мощность, напряжение и крепление по чертежу или образцу.
Как проверить старый ТЭН?
Проверьте мультиметром на обрыв цепи: если обрыв - ТЭН неисправен. Также проверьте сопротивление изоляции между стержнем и корпусом - низкое значение говорит о пробое.
Что прислать для расчета?
Развернутую длину, форму, мощность, напряжение, тип крепления, материал оребрения, наличие обдува и температуру воздуха. Подойдет фото старого ТЭН с маркировкой.
Как заменить ТЭН в тепловой пушке по маркировке?
Расшифруйте маркировку: длина, стержень, диаметр, мощность, среда, напряжение. Сопоставьте с параметрами нового, соблюдайте форму и крепление.
