Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Изгиб и расположение концов под старый ТЭН парогенератора
- Сравните изгиб и расположение концов со старого ТЭНа. Повторить можно любой контур.
- Проверьте способ фиксации. Уточните, есть ли резьба на корпусе или прижимная планка, и куда она ставится.
- Посмотрите длину оребренной части и расстояние от зоны нагрева до монтажного места.
- Сверьте присоединительные размеры выводов: диаметр контактных стержней и длину свободного конца.
- Убедитесь, что внешний диаметр трубки совпадает с посадочным местом в парогенераторе.

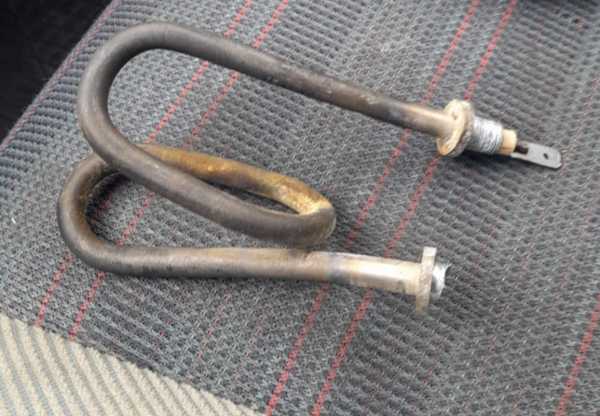

Фото старого ТЭНа с линейкой для коптилки
- Фото старого ТЭНа с линейкой рядом, чтобы были видны все изгибы и длина.
- Измерение общей длины по осевой линии трубки (развертка) и расстояния между осями концов.
- Уточнение типа среды, в которой работает нагреватель (вода, пар, насыщенный пар).
- Указание рабочего напряжения и нужной мощности, если они отличаются от исходных.
- Если есть маркировка на корпусе или на упаковке, пришлите её фото или текст.
Длина оребренного участка и диаметр под парогенератор
Делаем по образцу, фото или чертежу. По заказу меняем длину оребренного участка, диаметр трубки, способ крепления и материал оболочки под другую среду. Напряжение и мощность устанавливаются под вашу схему включения.
Применение: ТЭН для парогенератора под коптилку
Такие нагреватели ставят в термодымовых камерах (коптильнях), где используются в качестве отдельного ТЭНа парогенератора, включаемого в режиме «варка». Также их устанавливают в парогенераторах для хаммама и бани, а также в промышленных и канальных увлажнителях воздуха.
Вопросы
У меня напряжение сети не 220 В, а 380 В. Вы сделаете ТЭН на другое напряжение?
Да, сделаем. Для этого укажите в заказе рабочее напряжение и мощность, которые нужны.
Нужно изменить крепление: на старом была приварная гайка, а мне нужно отверстие под штуцер. Это возможно?
Да, сделаем другой тип крепления. Приложите к заказу фото посадочного места в парогенераторе.
Длина трубки подходит, но расстояние от крепления до конца греющей части нужно увеличить. Вы можете изменить длину?
Да, изменим длину холодного участка или общую развертку. Укажите в заказе новые размеры по вашей детали.
Мне нужен нагреватель для среды с химическими добавками, а не для чистой воды. Сделаете из другого материала?
Да, сделаем из материала, стойкого к вашей среде. Сообщите в заказе тип среды, и мы подберем материал оболочки.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
