Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 1,2 кВт; можно меньше или больше, примерно от 750 Вт до 1,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Что известно из названия и чего не хватает

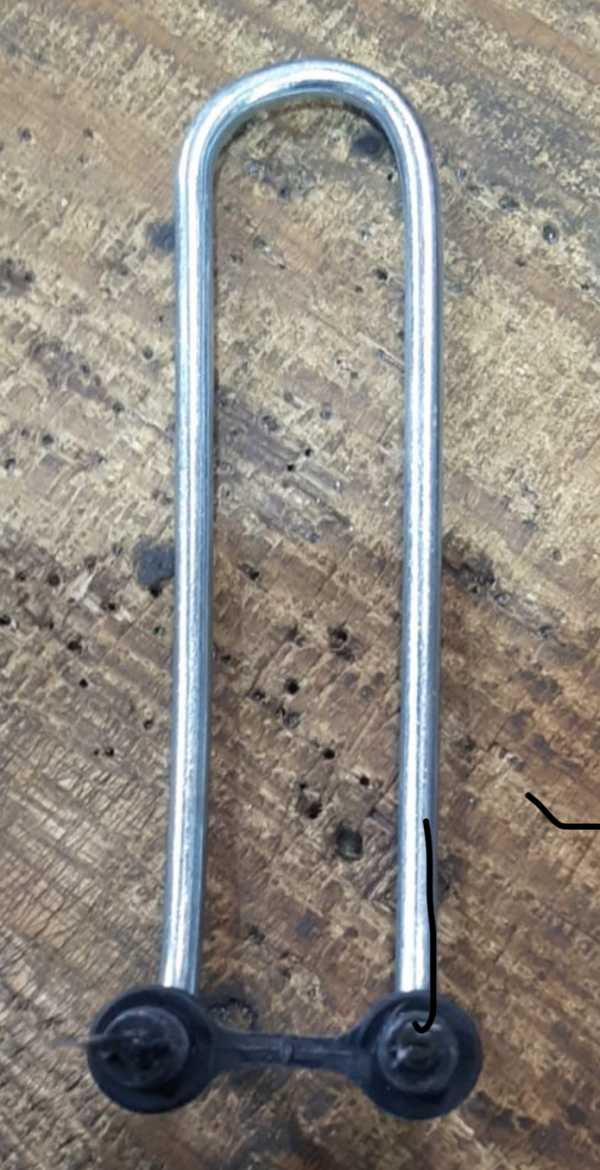

Из названия: 220 В и 1,25 кВт. Из расчётов: ток 5,68 А и сопротивление 38,7 Ом. Это электрические параметры.
Для изготовления нужны геометрические размеры:
- Развёрнутая длина оболочки
- Наружный диаметр трубки (по ГОСТ от 6,5 до 25 мм)
- Длина и диаметр контактных стержней
- Форма и радиусы изгиба
- Среда и материал оболочки
- Тип выводов (одно- или двухконцевой)
- Крепёжные элементы
Без этих данных изготовить точную копию невозможно.
Среда и материал оболочки
Среда определяет материал оболочки и предельную поверхностную мощность. У разных сред разные требования.
У производителей приняты следующие коды среды по ГОСТ 13268-88:
- X (вода) - медь/латунь, до 9 Вт/см²
- S (воздух спокойный) - углеродистая сталь, до 2,2 Вт/см²
- Z (масло, жиры) - сталь, до 3 Вт/см²
Для вашего ТЭН мощностью 1,25 кВт среда не указана. По заказу меняем материал оболочки под нужную среду и корректируем мощность.
Неправильный выбор среды приведёт к перегреву и выходу из строя.
Подключение: напряжение и ток
При подключении к сети 220 В потребляемый ток составит 5,68 А. Это значение нужно для выбора проводов, автоматов и контакторов.
Сопротивление 38,7 Ом можно проверить мультиметром. Если значение близко к нулю или бесконечности, спираль повреждена.
При подключении к другому напряжению мощность изменится пропорционально квадрату напряжения.
Форма и гибка: как передать
Радиус изгиба должен быть не менее диаметра оболочки, иначе возможно повреждение.
У производителей встречаются прямые, U-образные, W-образные и спиральные ТЭН. Для изготовления нужен чертёж с указанием всех изгибов, радиусов и расстояний между осями.
Сопротивление 38,7 Ом остаётся неизменным независимо от формы, так как оно задаётся длиной и сечением спирали.
Что прислать для заказа
- Чертёж с размерами: развёрнутая длина, диаметр, длина холодных зон, радиусы изгиба.
- Если чертежа нет - образец старого ТЭН. По нему снимем все размеры.
- Укажите среду (вода, воздух, масло) и желаемый материал оболочки.
- Тип выводов: одноконцевой или двухконцевой, длина контактных стержней (стандарт 40 мм по ГОСТ).
Делаем по чертежу, эскизу, образцу. По заказу меняем материал и мощность.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах) и проточных водонагревателях. В бойлере нагреватель расположен в баке, через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе элемент находится в небольшой цилиндрической камере нагрева внутри корпуса, сразу на пути воды.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли заказать ТЭН из нержавейки?
Да, по заказу меняем материал оболочки на нержавеющую сталь для работы в агрессивных средах.
Можно ли изготовить ТЭН на другое напряжение?
Да, по заказу пересчитываем мощность под другое напряжение, изменяя сопротивление спирали.
Можно ли сделать ТЭН по старому образцу без маркировки?
Да, делаем по образцу. Пришлите старый ТЭН, мы снимем размеры и изготовим точную копию.
Можно ли использовать этот ТЭН в другой среде (например, вместо воды в масло)?
Среда влияет на материал и мощность. По заказу адаптируем ТЭН под другую среду, но необходимо уточнить условия.
