Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 120 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 8 кВт; можно меньше или больше, примерно от 4,8 кВт до 11,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Штуцер | в этом товаре G1/2; можно G1 или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно о ТЭНе 8 кВт, а что нужно уточнить
В названии указаны 8 кВт, напряжение 380 В, резьба штуцеров G1/2, межосевое расстояние 120 мм, оболочка из нержавеющей стали и форма «скрепка». По расчёту ток составляет 21,05 А.
Для изготовления по этим данным не хватает чертежа или эскиза с полной геометрией: нужны длины прямых участков, расположение изгибов и выводов. Также укажите условия работы и способ подключения.

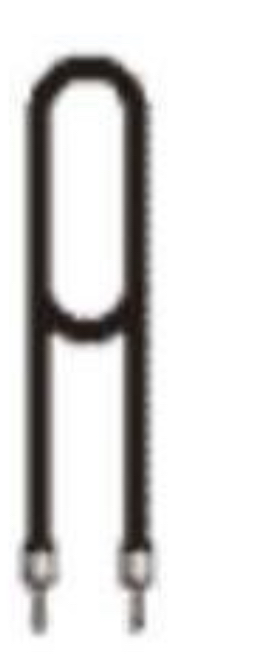

Форма «скрепка»: как показать гибку
Одного названия формы недостаточно, чтобы однозначно задать контур и радиусы. Передать форму можно так:
- Приложите чертёж или эскиз с размерами прямых участков и изгибов.
- Укажите радиусы гибки либо приложите контур в натуральную величину.
- Отметьте положение штуцеров и контактных выводов относительно формы.
Межосевое расстояние 120 мм задаёт только один размер. Оно не описывает всю геометрию ТЭНа.
Сопротивление по мультиметру: ориентир 18,1 Ом
Расчётное сопротивление в рабочем режиме составляет 18,1 Ом. Перед измерением отключите ТЭН от сети и отсоедините его от схемы. Измеряйте сопротивление между контактными выводами; показание сравнивайте с расчётным с учётом условий измерения и прибора.
Не проверяйте сопротивление на подключённом к сети ТЭНе.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Нержавеющая сталь: учитывайте среду
В названии указаны вода и оболочка из нержавеющей стали. Это не означает автоматическую совместимость с любой водой: важны её состав и режим работы.
В каталогах производителей ТЭН для воды, масла и воздуха рассматриваются отдельно. Подбор материала и нагревателя зависит от среды и нагрузки, поэтому возможность работы в масле или воздухе нужно согласовать по условиям применения.
Что прислать для подбора
- Чертёж, эскиз или образец с формой, изгибами и расположением штуцеров.
- Размеры, необходимые для установки и подключения.
- Описание среды и условий работы.
- Данные об электропитании и требуемой мощности.
Делаем по чертежу, эскизу, образцу. По заказу меняем резьбу и другие параметры после согласования.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где элемент монтируется в бак через боковой или нижний фланец либо через резьбовую втулку, а также в проточных водонагревателях, где он размещается в небольшой цилиндрической камере нагрева внутри корпуса. Кроме того, нагреватели используются в стиральных и посудомоечных машинах: в стиральной - закрепляются снизу бака через резиновую манжету, в посудомоечной - встраиваются в проточную часть циркуляционной помпы.
Вопросы
Можно ли другую резьбу штуцера?
По заказу меняем резьбу. Укажите требуемый вариант на чертеже или эскизе.
Можно ли сделать на другое напряжение?
По заказу меняем напряжение. Сообщите его вместе с требуемой мощностью и условиями подключения.
Как измерить развёрнутую длину?
Проложите гибкую ленту или шнур по осевой линии трубки, повторяя все изгибы, и измерьте полученную длину. Не выпрямляйте ТЭН силой.
Можно ли сделать по старому образцу без маркировки?
Да, делаем по образцу. Приложите его и сообщите известные данные о питании и требуемой мощности.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
