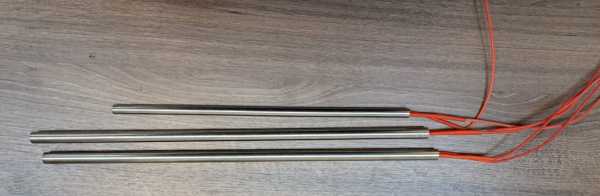

Электрический нагревательный элемент 220V, 200W

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длина	по старому ТЭН, от 150 до 6300 мм
Диаметр трубки	по старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощность	в этом товаре 200 Вт; можно меньше или больше, примерно от 120 Вт до 280 Вт, если удельная нагрузка остаётся в норме
Напряжение	в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы
Форма	прямой, U, W, M, Г-образный или по эскизу
Крепление	как на старом ТЭН: штуцер с гайкой или фланец
Оболочка	по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

220V 200W: что даёт название и чего не хватает

Название «Электрический нагревательный элемент 220V, 200W» фиксирует электрические параметры: напряжение 220 В, мощность 0,2 кВт. Из расчётов получаем рабочий ток 0,91 А и сопротивление 242 Ом. Этого достаточно для электрической характеристики, но для производства нужны геометрические данные.

У производителей в каталогах ТЭН обязательно указывают развёрнутую длину, диаметр оболочки, длину холодных зон и форму. Без этих размеров изготовить нагреватель невозможно.

Как снять размеры для 200W ТЭН

Если у вас есть старый нагреватель, снимите с него все размеры:

Выпрямите трубку и измерьте общую длину (развёрнутую).
Определите длину холодных зон - участков на концах, где нет нагрева.
Замерьте диаметр оболочки.
Зафиксируйте форму: сфотографируйте или нарисуйте эскиз с радиусами изгибов.
Отметьте расположение контактных стержней и штуцера (если есть).

Инженерная заметка

Главное - точная развёрнутая длина и положение холодных зон. От них зависит активная длина нагрева.

Проверка мультиметром: сопротивление 242 Ом

Расчётное рабочее сопротивление этого ТЭН - 242 Ом. При проверке мультиметром в холодном состоянии показание будет близким к этой величине. Если прибор показывает обрыв (бесконечность) или короткое (ноль) - спираль повреждена.

Также проверьте изоляцию между контактом и металлической оболочкой: сопротивление должно быть высоким (мегаомы). Низкое значение говорит о пробое.

Важно

Не путайте рабочее сопротивление и сопротивление изоляции. Изоляцию проверяйте на высоком пределе мультиметра.

Какие размеры нужны для заказа

Развёрнутую длину: проложите нитку по трубке от вывода до вывода
Длину холодных зон у выводов и диаметр трубки
Форму после гибки: фото сбоку на клетчатом листе
Крепление: резьбу штуцера, гайку или фланец
Мощность и напряжение с шильдика или из паспорта оборудования

Форма и гибка: как передать радиусы для ТЭН 220V

Для изготовления ТЭН нужной формы предоставьте эскиз или образец. На эскизе укажите:

Вид сбоку и сверху,
Радиусы изгибов,
Расстояния между осями,
Направление контактов.

Если есть старый нагреватель, его можно прислать как образец - мы обмерим и скопируем форму. По заказу меняем радиусы и расположение.

Контактные стержни должны находиться на прямом участке, не ближе допустимого расстояния от изгиба (по отраслевым нормам).

Что прислать для заказа 200W нагревателя

Достаточно одного из вариантов:

Чертёж с размерами и формой;
Эскиз от руки с указанием главных размеров;
Старый ТЭН (образец) - мы обмерим его сами.

Дополнительно укажите среду, в которой будет работать нагреватель (вода, масло, воздух). Это влияет на выбор материала оболочки.

Где применяют такие нагреватели

Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где элемент монтируется в бак через фланец или резьбовую втулку. Также они используются в стиральных машинах, где закрепляются снизу бака через резиновую манжету, и в посудомоечных машинах, где встраиваются в проточную часть циркуляционной помпы.

Вопросы

Можно ли сделать по старому образцу без маркировки?

Да, делаем по образцу. Главное, чтобы он сохранил форму и размеры. Мы снимем все параметры и изготовим аналогичный.

Можно ли поставить в другую среду?

Среда влияет на материал оболочки и предельную удельную мощность. По заказу меняем материал (нержавеющая сталь, медь, латунь) под вашу среду.

Можно ли нержавейку?

Да, изготавливаем ТЭН в оболочке из нержавеющей стали для агрессивных жидкостей или высоких температур.

Можно ли другую резьбу штуцера?

Да, по заказу устанавливаем штуцер с нужной резьбой (например, дюймовую или метрическую).
