Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2,4 кВт; можно меньше или больше, примерно от 1,4 кВт до 3,3 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 440 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Что говорит название: 2,35 кВт, 440 В, 60 Гц
В названии товара есть электрические данные: 2,35 кВт, 440 В, 60 Гц. По этим цифрам считают рабочий ток: 5,34 А. Сопротивление в рабочем режиме получается 82,4 Ом. Этого хватает для понимания электрической части, но для изготовления ТЭН нужна геометрия.
В каталогах производителей обычно указывают не только мощность и напряжение, но и диаметр оболочки, развёрнутую длину, расположение холодных зон, форму изгиба и тип крепления. Этих данных в названии нет.
Название задаёт электрику, а не геометрию. Геометрию снимают со старого ТЭН или берут из чертежа.
Проверка мультиметром ТЭН 2,35 кВт: ждём 82,4 Ом
Мультиметр между контактными стержнями должен показать сопротивление около 82,4 Ом. Это расчётное значение для 2,35 кВт и 440 В. Ориентируйтесь на него при проверке.
Также проверьте сопротивление между контактным стержнем и металлической оболочкой. Оно должно быть большим, без пробоя на корпус.
82,4 Ом: то, что надо увидеть на мультиметре между выводами.
Крепление ТЭН 2,35 кВт: штуцер, гайка, фланец, межосевое
Крепление бывает разным. У производителей встречаются штуцер с резьбой, прижимная гайка, фланец на болтах и комбинированные узлы. Для каждого типа нужны свои размеры.
- Штуцер: тип резьбы и её размер.
- Гайка: посадочный размер и резьба.
- Фланец: межосевое расстояние между отверстиями.
- Комбинация: все размеры сразу.
Для крепления важны не только электрические данные, а геометрия узла. Снимайте её со старого ТЭН.
Как снять размеры с ТЭН 2,35 кВт: развёрнутая длина, холодные зоны, форма
Порядок обмера старого нагревателя:

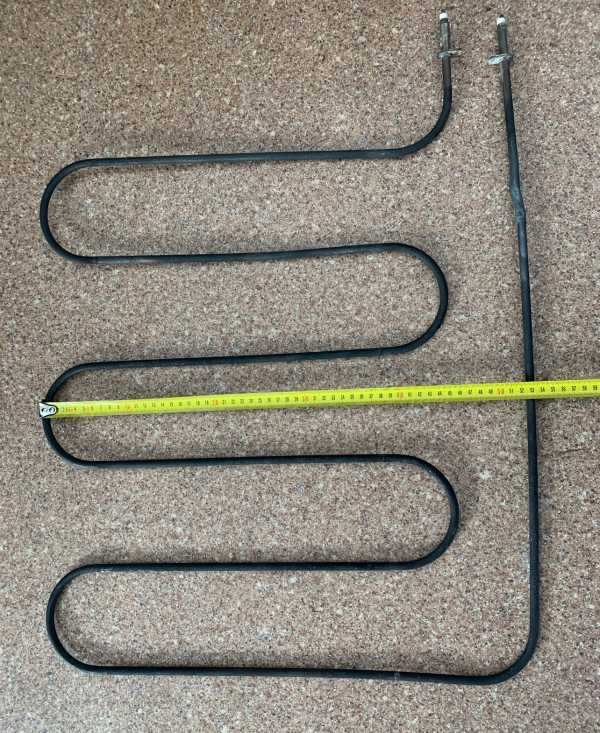

- Сфотографируйте ТЭН с линейкой рядом. Так видна общая форма: прямой, изогнутый или с поворотами.
- Измерьте развёрнутую длину: мысленно распрямите трубку по осевой линии и сложите длины прямых участков и дуг.
- Отметьте холодные зоны: участки трубки без нагрева у контактных стержней. Покажите их на фото или укажите расстояние от конца стержня до начала изгиба.
- Запишите длину контактных стержней, диаметр оболочки и тип крепления.
- Снимите форму после гибки на картон: уложите ТЭН на лист и обведите контур.
Развёрнутая длина важнее габарита в сборе. Изогнутый ТЭН меряют по распрямлённой осевой линии трубки.
Не режьте старый ТЭН до обмера. После разрезания сложно восстановить форму и длину дуг.
Что прислать для ТЭН 2,35 кВт
Для запуска в работу нужны:
- Фото старого ТЭН с линейкой;
- Эскиз с размерами, если он есть;
- Чертёж с указанием электрических параметров;
- Сам образец, если есть возможность переслать.
Достаточно даже одного хорошего фото с промерами. По нему видна форма, крепление, развёрнутая длина и холодные зоны. Если маркировка сохранилась, пришлите её отдельно. Но маркировка не обязательна: делаем по чертежу, эскизу, образцу. По заказу меняем напряжение, мощность, форму, длину, тип крепления и резьбу штуцера.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях, где элемент монтируется в бак через боковой или нижний фланец, а также в стиральных машинах, где он закреплён снизу бака через резиновую манжету. В посудомоечных машинах нагреватель встроен в проточную часть циркуляционной помпы, а в парогенераторах и гладильных системах - в бойлер для получения пара.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли сделать по старому образцу без маркировки?
Да, можно. Пришлите фото с линейкой, эскиз или сам ТЭН. Маркировка не обязательна.
Как измерить развёрнутую длину?
Меряйте по осевой линии трубки: длину каждого прямого участка и каждой дуги складывают вместе. Если форма сложная, обведите контур на картон и промерьте линию.
Можно ли сделать на другое напряжение?
Да, по заказу меняем рабочее напряжение. Пришлите желаемое напряжение и мощность, чтобы пересчитать сопротивление.
Можно ли другую резьбу штуцера?
Да, по заказу меняем тип и размер резьбы штуцера. Укажите нужную резьбу в заявке или приложите старый ТЭН для обмера.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
