Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

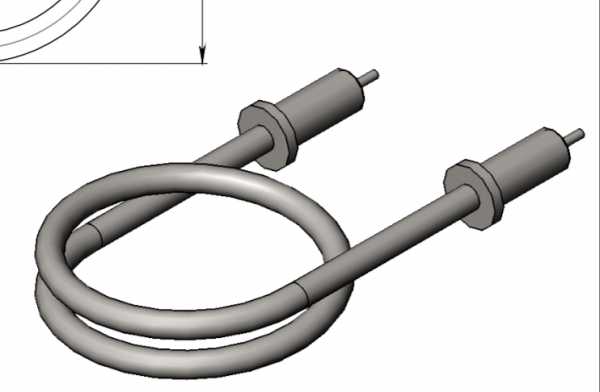

Сравните форму изгиба вашего ТЭН кастрюли с двумя витками
- Сравните форму изгиба и количество витков. Этот ТЭН выполнен в виде петли из двух витков из одной трубки.
- Проверьте тип крепления. На концах трубки установлены два штуцера с фланцами.
- Посмотрите на выводы. Подключение идёт через стержни, выходящие из центра каждого штуцера.
- Сверьте длину погружаемой части по своей старой детали. Изменение длины меняет мощность и нагрев.
- Уточните рабочее напряжение и мощность. Эти параметры берутся из маркировки на вашем образце.
Пришлите фото старого ТЭН с длиной и диаметром трубки для кастрюли
- Фото или трёхмерную модель старой детали с указанием длины, диаметра трубки и расстояния между осями штуцеров.
- Маркировку, выбитую на фланце или трубке, если она читаема.
- Рабочее напряжение и требуемую мощность (если не указаны в маркировке).
- Уточните среду, в которой работает нагреватель (вода, масло, воздух, агрессивная жидкость).
- Для точного повторения формы приложите эскиз с размерами или вышлите старый ТЭН почтой.
Изготовим ТЭН для кастрюли по образцу с заменой материала трубки
Делаем по образцу, фото или чертежу. По заказу меняем материал трубки под другую среду, длину погружаемой части, мощность и напряжение.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в накопительных водонагревателях, проточных водонагревателях и стиральных машинах. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету. В накопительном водонагревателе он расположен в баке, через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе нагреватель находится в небольшой цилиндрической камере нагрева внутри корпуса.
Вопросы
Нужен такой же ТЭН, но на 380 В вместо 220 В. Сделаете?
Да, сделаем. Пришлите маркировку старой детали, мощность и напряжение, которое нужно.
Можно ли изменить длину погружаемой части, но оставить такое же крепление?
Да, можем изменить длину по вашему чертежу. Приложите эскиз с новыми размерами.
Работает в масле, а старая деталь была для воды. Из какого материала сделаете?
Сделаем из материала, подходящего для масла. Укажите в заказе рабочую среду и максимальную температуру.
У меня нет старой детали, только размеры и напряжение. Вы сможете изготовить?
Да, сделаем по вашим размерам и параметрам. Пришлите чертёж или подробное описание с длиной, формой, креплением и напряжением.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
