Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 5 кВт; можно меньше или больше, примерно от 3 кВт до 7 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Что известно из названия этого ТЭН и чего не хватает для изготовления
Из названия «Тэн водяной, мощность 5 кВт, 220 В» понятны две главные характеристики: 5 кВт и 220 В. Этого хватает, чтобы рассчитать ток и сопротивление для проверки. Но для изготовления нужны ещё размеры. В каталогах у производителей одиночный ТЭН описывается развёрнутой длиной (от 250 до 6300 мм по ГОСТ 13268-88), диаметром оболочки (обычно от 6,5 до 16 мм) и длиной контактного стержня (код от A до H - от 40 до 630 мм). Без этих данных сделать точную копию нельзя.
Главное, что нужно для заказа: развёрнутая длина, диаметр трубки и длина контактных стержней.
Подключение на напряжение этого ТЭН и ток (дан в расчёте)
Этот ТЭН рассчитан на 220 В. При подключении к сети 220 В ток составит 22,73 А - это рабочий ток в нагретом состоянии. Никаких дополнительных схем не требуется: просто два контакта на фазу и ноль. Если нужно подключить несколько таких ТЭН к трёхфазной сети (380 В), их собирают в «звезду» - тогда между любой фазой и нулём будет те же 220 В.
Не подключайте этот ТЭН на 380 В напрямую - мощность вырастет втрое, и нагреватель выйдет из строя.

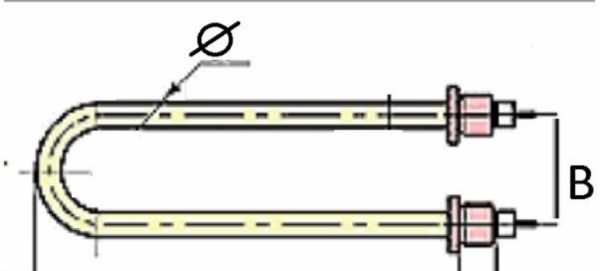

Форма и гибка: как передать форму и радиус
Делаем по чертежу, эскизу или образцу. Чтобы мы повторили форму старого ТЭН, пришлите:
- Фото с линейкой (общий вид и изгибы)
- Радиусы гибов (можно обвести на бумаге и замерить)
- Расстояние между осями концов
По ГОСТ контактный стержень должен находиться на прямом участке - не ближе 20 мм от начала изгиба для диаметров 10 - 16 мм. Развёрнутая длина считается по осевой линии трубки. Если есть старый ТЭН целиком - пришлите его как образец, мы снимем все размеры сами.
- Укажите диаметр трубки (например, 13 мм).
- Приложите проволоку к изгибам - так мы повторим радиус.
- Отметьте длину прямой части и холодной зоны (контактные стержни).
Проверка мультиметром: какое сопротивление ждать (дано в расчёте)
В рабочем режиме сопротивление между контактами должно быть 9,7 Ом. Проверяйте так:
- Переключите мультиметр в режим измерения сопротивления (200 Ом)
- Приложите щупы к двум контактным стержням
- Исправный покажет 9 - 10 Ом
9,7 Ом - эта цифра для нагретого ТЭН. В холодном состоянии сопротивление будет чуть ниже (на 5 - 10%), это нормально.
Дополнительно проверьте изоляцию: один щуп на стержень, другой на оболочку. Исправный покажет более 0,5 МОм (обычно несколько МОм). Если мультиметр пищит или показывает ноль - пробой на корпус, такой ТЭН опасен.
Что прислать
Чтобы мы изготовили новый ТЭН 5 кВт / 220 В, пришлите:
- Чертёж с размерами (развёрнутая длина, диаметр, радиусы)
- Фото старого ТЭН с линейкой
- Образец (если есть)
- Укажите материал оболочки (по умолчанию для воды - медь или нержавейка)
По заказу меняем резьбу штуцера, длину стержней, материал оболочки. Делаем по чертежу, эскизу, образцу - любой из трёх способов подойдёт.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где элемент располагается в баке, а также в проточных водонагревателях, где он находится в небольшой цилиндрической камере нагрева внутри корпуса. Кроме того, нагреватели этого типа используются в стиральных машинах, где закрепляются снизу бака, и в посудомоечных машинах, где встраиваются в проточную часть циркуляционной помпы.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли использовать этот ТЭН на другое напряжение, например, 380 В?
Нет, 5 кВт и 9,7 Ом рассчитаны строго на 220 В. На 380 В ток вырастет, и спираль перегорит. Если нужно на 380 В - заказывайте другой ТЭН с пересчётом мощности.
Можно ли изменить резьбу штуцера?
Да, по заказу меняем резьбу на любую стандартную - например, G1/2, G3/4 или G1. Укажите её в чертеже или приложите старый штуцер как образец.
Как измерить развёрнутую длину старого ТЭН?
Возьмите мягкую проволоку, повторите ею все изгибы по оси трубки, затем выпрямите и замерьте рулеткой. Либо пришлите нам образец - мы сделаем замер сами.
Можно ли сделать этот ТЭН из нержавейки?
Да, нержавеющая сталь (например, 08Х18Н10Т) доступна. Она подходит для воды и слабых кислот - по ГОСТ код среды J с предельной мощностью 15 Вт/см².
