Плоский нагреватель

Плоский нагреватель ставится на поверхности, где нужен контактный нагрев без громоздкой спирали и открытого ТЭНа. Такой элемент применяют в пресс-формах, плитах, оснастке термопластавтоматов, на прижимных плитах, в упаковочном оборудовании и узлах, где требуется разогрев металлической поверхности до рабочей температуры.

По конструкции это плоская металлическая пластина с керамической или миканитовой изоляцией внутри. Нагревательный проводник закрыт корпусом, снаружи видны контактные выводы через керамический изолятор. Такое исполнение хорошо держит прижим к нагреваемой детали, дает равномерную теплопередачу и подходит для длительной работы в промышленном цикле. Поверхность корпуса обычно выполняют из нержавеющей стали, алюминия или литого сплава, в зависимости от задачи и температуры.

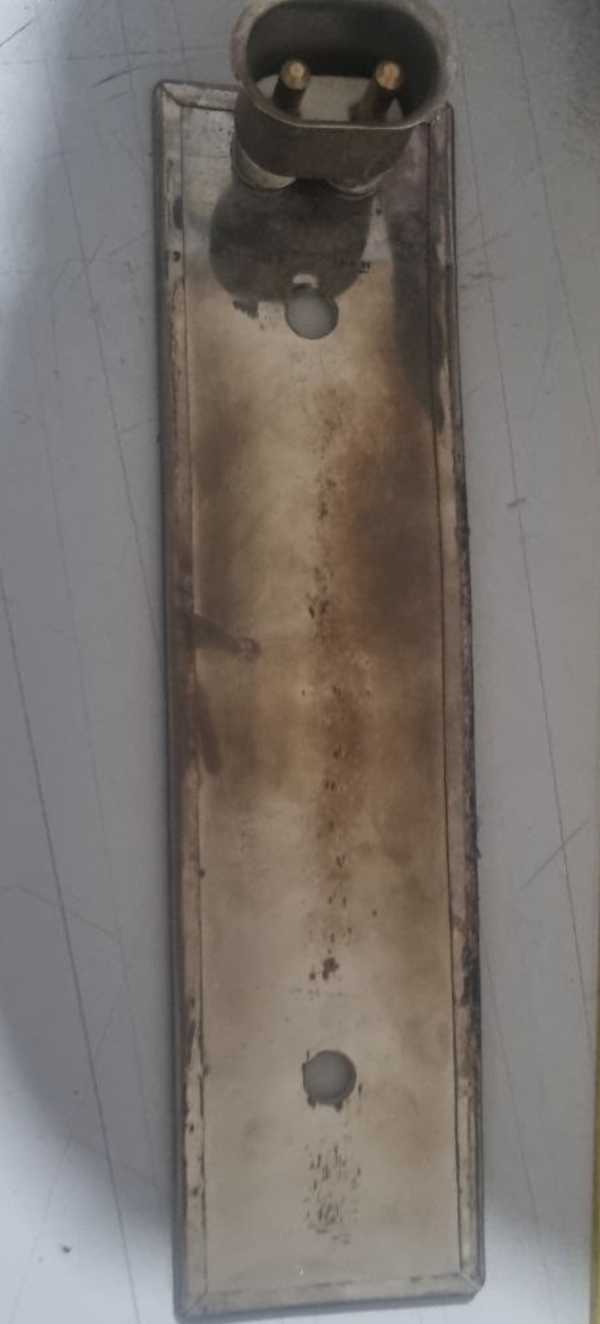

Плоские нагреватели изготавливают прямоугольными, Г-образными, с вырезами под крепеж и технологические окна. По фото это как раз плоский прямоугольный элемент с верхним контактным узлом без фланца и без термокармана. Такие изделия часто делают под эскиз или чертеж, с заданной мощностью, напряжением, размерами и расположением выводов. Рабочая температура у подобных моделей обычно находится в диапазоне до 350-500 C, у керамических исполнений выше. Для оборудования с ограниченным монтажным местом это стандартный вариант поверхностного нагрева.
