Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 10 кВт; можно меньше или больше, примерно от 6 кВт до 14 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Что скрывается за названием: 10 кВт и резьба 2 дюйма
В названии этого товара указаны три точных параметра: резьба крепления - 2 дюйма, мощность - 10 кВт, материал крепления - латунь. Длина указана диапазоном 27 - 33 см - это, скорее всего, развёрнутая длина или длина по осям после гибки, но без уточнения.
Для изготовления точной замены по образцу этих данных недостаточно. Производителю нужно знать:
- Форму ТЭН (прямой, П-образный, W-образный и т. д.)
- Длину холодных зон (расстояние от края резьбы до начала активной части)
- Диаметр трубки оболочки
- Напряжение сети (220 В или 380 В)
- Среду, в которой работал старый нагреватель
10 кВт - это мощность, а не размер. Без формы и холодных зон изготовить копию нельзя.
Среда и материал оболочки: вода, воздух, масло - один и тот же ТЭН не подходит
У всех трёх сред разная предельная удельная мощность на поверхности трубки. У производителей эти данные заложены в коды среды по ГОСТ 13268-88.
- Для воды (код X) - до 9 Вт/см², оболочка из меди или латуни.
- Для воздуха (код S) - до 2,2 Вт/см², оболочка из углеродистой стали (часто с оребрением).
- Для масла (код Z) - до 3 Вт/см², оболочка из углеродистой стали.
Если поставить водяной ТЭН в масло, он перегреется и выйдет из строя за несколько часов. Если поставить масляный в воду - коррозия разрушит сталь.
Материал вашего крепления - латунь. В каталогах латунное крепление чаще всего встречается у водяных ТЭН (код X). Но точный материал оболочки и код среды должен определить заказчик.
Как снять размеры со старого ТЭН: три главных замера
Чтобы мы сделали точную копию, снимите три размера:
- Развёрнутая длина - распрямите старый ТЭН (если он гнутый) и измерьте рулеткой от одного контактного стержня до другого по внешней стороне трубки. Допуск по ГОСТ: до 1000 мм - ±2% (но не более 12 мм).
- Холодные зоны - расстояние от края резьбы/гайки до начала видимого нагрева (обычно до места, где трубка начинает темнеть от нагрева). В ГОСТ есть стандартные длины: 40, 65, 100, 125 мм и т. д.
- Форма после гибки - положите старый ТЭН на лист бумаги и обведите контур. Укажите расстояние между осями параллельных участков.
Не пытайтесь измерить развёрнутую длину на гнутом ТЭН по прямой - получите ошибку. Только распрямив трубку.
Крепление: штуцер, гайка, фланец, межосевое
У вашего товара крепление - резьба 2 дюйма, материал - латунь. Это может быть:
- Штуцер (наружная резьба) - вворачивается в отверстие бака
- Гайка (внутренняя резьба) - накручивается на ответный штуцер
- Фланец - прижимная пластина с отверстиями под болты (тогда нужно межосевое расстояние между отверстиями)
Резьба 2" - крупный стандарт. Уточните, наружная это резьба или внутренняя, и какая форма крепления (штуцер или гайка с фланцем).
Если крепление фланцевое - обязательно измерьте расстояние между центрами крепёжных отверстий (межосевое). У производителей встречаются стандартные межосевые 60, 70, 80 мм и другие.
Что прислать для заказа
Чтобы мы изготовили точную замену без маркировки, пришлите один из трёх вариантов:
- Эскиз с указанием развёрнутой длины, холодных зон, диаметра трубки, формы гибки и типа крепления

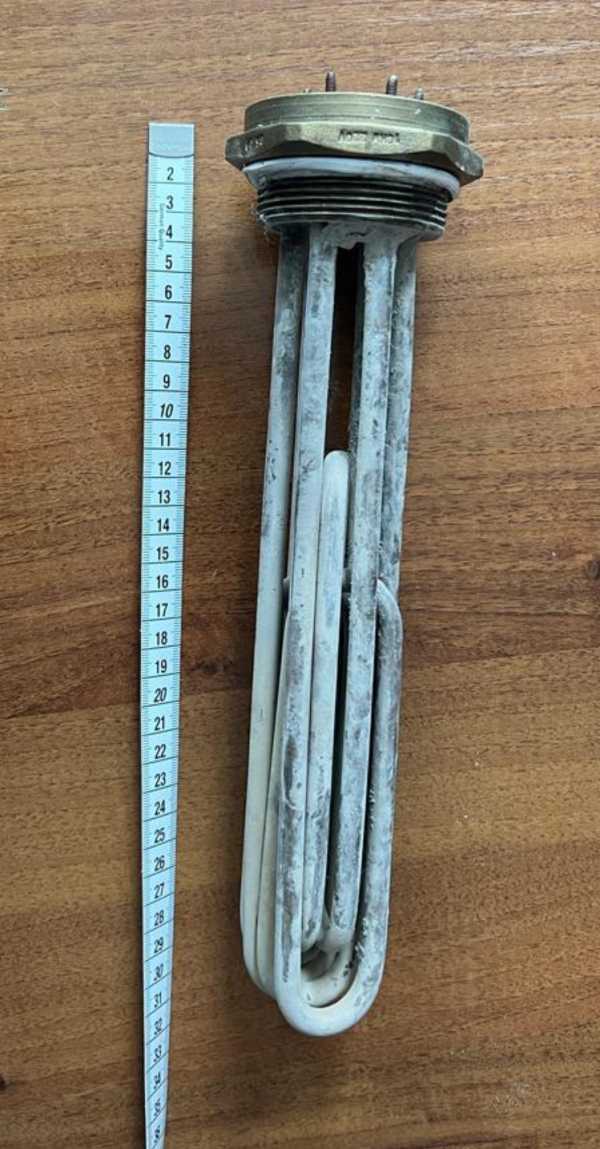

- Фото с линейкой старого ТЭН рядом с рулеткой (общий вид и крупно резьбу)
- Образец - мы сделаем замеры сами и изготовим копию
Дополнительно укажите:
- Напряжение сети (220 В или 380 В)
- Среду (вода, воздух, масло)
- Количество штук
Делаем по чертежу, эскизу, образцу. По заказу меняем длину, форму, материал оболочки и крепления.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где элемент монтируется в бак через резьбовую втулку, а также в проточных водонагревателях, где он размещается в камере нагрева внутри корпуса. Кроме того, подобные ТЭНы используются в парогенераторах и гладильных системах, устанавливаясь в бойлере для нагрева воды.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли поставить этот ТЭН в другую среду (например, водяной - в масло)?
Нет. У каждой среды своя предельная мощность на квадратный сантиметр. Водяной ТЭН в масле перегреется, масляный в воде быстро заржавеет. Смотрите раздел «Среда и материал оболочки».
Можно ли подключить на другое напряжение (не 220 В)?
Можно, но мощность изменится. Например, при 380 В мощность будет выше в 3 раза - это приведёт к перегреву и разрушению. По заказу можем пересчитать спираль под другое напряжение, но уточните это до изготовления.
Можно ли сделать по старому образцу без маркировки?
Да, пришлите образец или эскиз с размерами (развёрнутая длина, холодные зоны, форма, диаметр трубки, тип крепления). Мы сделаем точную копию по вашим замерам.
Как измерить развёрнутую длину, если ТЭН гнутый?
Распрямите трубку плоскогубцами (осторожно, не повредите изоляцию стержней) и измерьте рулеткой от одного контактного стержня до другого по внешней стороне. Если боитесь сломать - нарисуйте контур на бумаге и укажите все прямые участки.
