Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 230 В; можно на 220 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия этого ТЭН и чего не хватает для изготовления

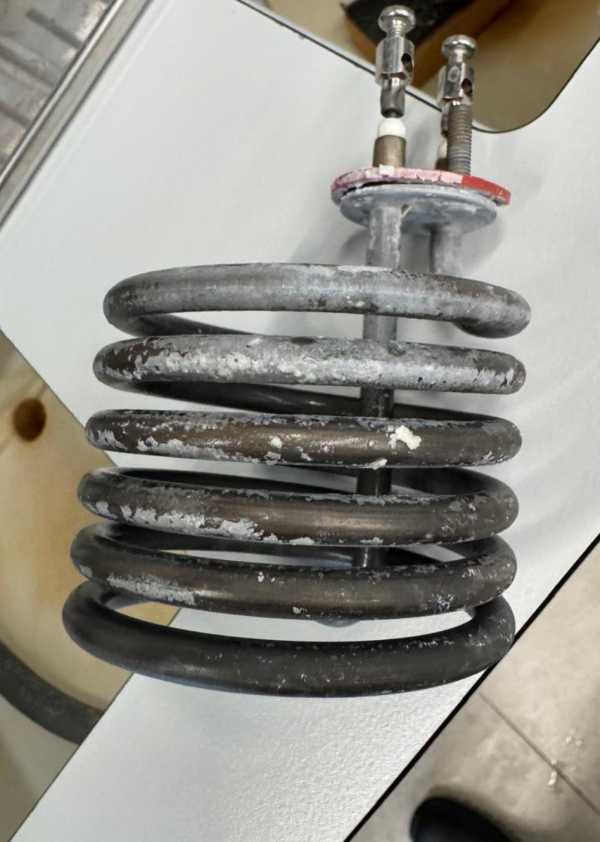

Из названия «Нагревательный элемент LAUDA 3000 Вт 230В для дистилляторов модели PD12R» известны два главных электрических параметра: 3 кВт (мощность) и 230 В (напряжение). Модель дистиллятора PD12R указывает на совместимость по месту установки, но для изготовления нового ТЭН этого недостаточно.
Для точного повторения нужны физические размеры старого нагревателя: развёрнутая длина трубки, длина холодных зон у контактов, форма после гибки, диаметр оболочки, тип и размер резьбы штуцера, материал оболочки под среду (вода, слабый раствор кислот). Без этих данных изготовить точную копию невозможно - делаем по чертежу, эскизу, образцу.
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
Чтобы мы смогли сделать замену, снимите три группы размеров со старого нагревателя.
- Разверните трубку мысленно (или измерьте кусок мягкой проволоки, повторяющий изгибы). Полная длина от кончика одного контактного стержня до другого - это развёрнутая длина.
- Измерьте длину каждого контактного стержня от торца трубки до конца стержня. По ГОСТ 13268-88 длина заделки (холодная зона) буквенно кодируется: A=40 мм, B=65 мм, C=100 мм, D=125 мм и так далее. Нам нужна фактическая цифра.
- Зарисуйте или сфотографируйте форму после гибки с линейкой рядом: укажите расстояния между осями параллельных участков, радиусы изгибов и положение резьбового штуцера относительно концов трубки.
Главное в разделе: без развёрнутой длины и холодных зон рассчитать активную длину спирали нельзя - ТЭН будет греть не там или недогревать.
Подключение на напряжение этого ТЭН и ток (дан в расчёте)
Нагреватель рассчитан на 230 В - это напряжение сети, к которой он подключается. Расчётный ток при этой мощности составляет 13,04 А. Это значение нужно для выбора сечения питающего провода и контактора: подойдёт кабель с сечением жилы не менее 1,5 мм² по меди и автоматический выключатель на 16 А.
Не включайте ТЭН на напряжение выше 230 В - ток вырастет, спираль перегорит. Если напряжение в сети ниже (например, 220 В), мощность будет меньше расчётной, но работа допустима.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Проверка мультиметром: какое сопротивление ждать (дано в расчёте)
Исправный нагреватель в холодном состоянии показывает 17,6 Ом между двумя контактными стержнями. Это рабочее сопротивление спирали. Мультиметр в режиме омметра должен дать значение, близкое к этому: разброс ±5% допускается.
- Если показывает 0 Ом - короткое замыкание спирали.
- Если бесконечность (обрыв) - спираль перегорела.
- Также проверьте сопротивление между любым контактом и металлической оболочкой: должно быть не менее 0,5 МОм (в идеале более 50 МОм - заводская норма). Меньшее значение - пробой изоляции, ТЭН опасен.
17,6 Ом - главная цифра для проверки мультиметром до установки.
Что прислать
Для изготовления точной копии ТЭН LAUDA 3000 Вт 230В для дистиллятора PD12R отправьте нам:
- Старый нагреватель целиком (образец) - лучший вариант
- Или эскиз с размерами, как описано в разделе 2
- Или фотографии с линейкой, где видны все изгибы, резьба и контакты
По заказу меняем резьбу штуцера, длину контактных стержней, материал оболочки под вашу среду. Делаем по чертежу, эскизу, образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в судовых опреснителях (дистилляторах питьевой воды), где элемент находится в камере нагрева и доводит исходную воду до испарения. Также они используются в накопительных водонагревателях (бойлерах) - в баке через боковой или нижний фланец либо через резьбовую втулку. Ещё один вариант применения - проточные водонагреватели, где нагреватель расположен в небольшой цилиндрической камере внутри корпуса.
Вопросы
Можно ли сделать по старому образцу без маркировки?
Да, если пришлёте сам нагреватель или его подробный эскиз с размерами - маркировка не нужна.
Можно ли поставить в другую среду?
Да, по заказу меняем материал оболочки под среду (вода, масло, воздух) - укажите её при заказе.
Можно ли другую резьбу штуцера?
Да, по заказу меняем резьбу и тип штуцера - сообщите нужный размер.
Можно ли на другое напряжение?
Да, по заказу пересчитываем спираль под другое напряжение (220 В, 380 В и т.д.) при той же мощности.
Заявка на расчёт
