Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сравните по форме изгиба и креплениям с оригинальным ТЭНом для АБАТ
- Сравните форму изгиба и расположение крепёжных отверстий или планок: ТЭН должен повторять контур вашей плиты.
- Проверьте тип и расположение выводов (штыри, клеммы, их диаметр и шаг) - они должны совпадать с контактами на плите.
- Измерьте длину трубки (без учёта выводов) и общий размах с учётом изгибов.
- Уточните мощность и напряжение: эти параметры указаны на маркировке старого ТЭНа, мы повторяем их по вашему образцу.

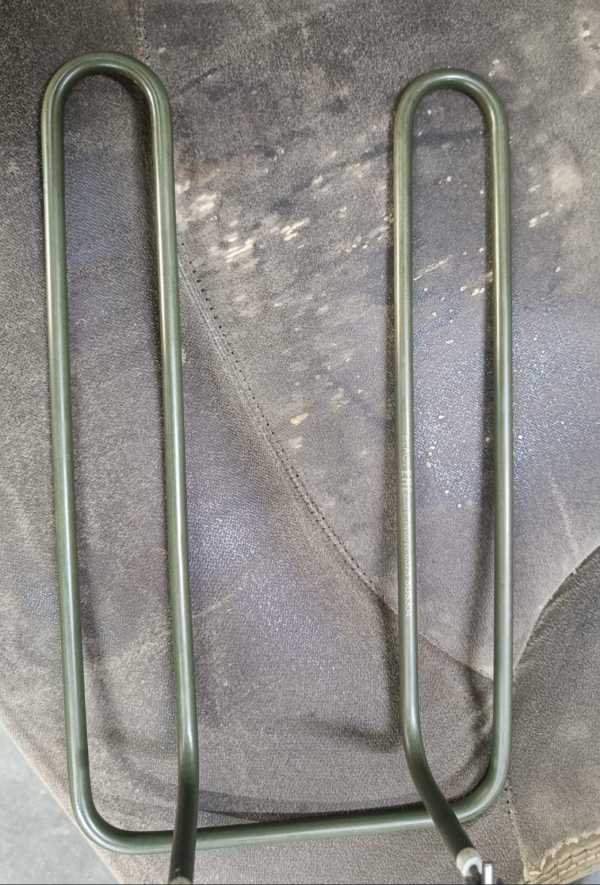

Пришлите фото старого нагревателя АБАТ с линейкой на фоне
- Чёткое фото старого нагревателя с линейкой или штангенциркулем на фоне.
- Фото плиты АБАТ целиком и места установки ТЭНа.
- Замеры длины трубки, расстояния между центрами креплений, диаметра трубки.
- Тип выводов: клеммы под винт, штыри с отверстием или без, их диаметр.
- Если есть остатки маркировки на детали или на корпусе плиты - сфотографируйте или продиктуйте.
Изменим мощность или напряжение для вашей электроплиты АБАТ
Мы делаем по образцу, фото, чертежу. По заказу меняем мощность, напряжение, длину трубки, тип и расположение выводов, материал оболочки под условия эксплуатации. Пришлите уточняющие параметры и эскиз изменений.
Где применяют ТЭН на Эл плиты АБАТ
Такие нагреватели ставят в электроплитах и варочных панелях: нагреватель встроен внутрь чугунного диска конфорки или выполнен в виде гофрированной ленты по спирали зоны нагрева. Также их используют в духовых шкафах, где открытые трубчатые ТЭН располагаются на задней или боковых стенках камеры сверху и снизу.
Вопросы
Можно ли заказать ТЭН для плиты АБАТ с другим напряжением, например 220 В вместо 380 В?
Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото и замеры старого ТЭНа для сверки формы и крепления.
Подойдёт ли этот ТЭН, если у моей плиты другое расстояние между крепёжными отверстиями?
Мы меняем длину и расположение креплений по вашему заказу. Приложите чертёж или точные замеры с фото посадочных мест.
Можно ли сделать ТЭН из другого материала, если старая деталь была из нержавейки, а у меня агрессивная среда?
Да, сделаем. Укажите материал оболочки и уточните среду эксплуатации (например, влажность, температура). Пришлите фото старого ТЭНа для формы.
Возможно ли изготовить ТЭН с изменённой длиной выводов или другим их типом (штыри вместо клемм)?
Да, сделаем. Пришлите эскиз с размерами выводов и фото старой детали для согласования.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
