Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 300 Вт; можно меньше или больше, примерно от 180 Вт до 420 Вт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Что известно из названия и чего не хватает для сборки

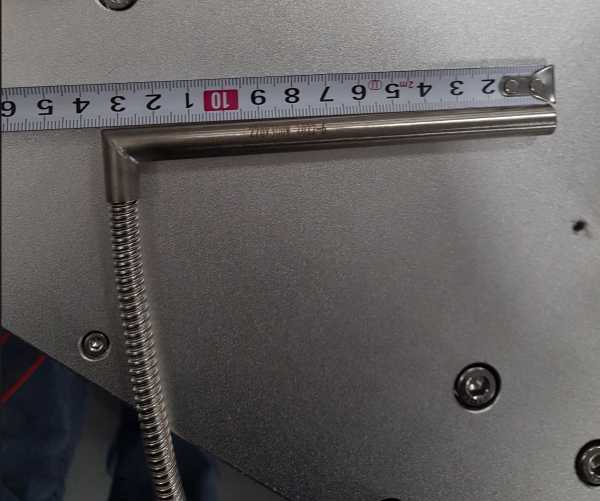

Из названия «ТЭН 220В 300Вт 2022-6» ясно: напряжение 220 В, мощность 0,3 кВт. Индекс «2022-6» - это условное обозначение серии, оно не несёт геометрических размеров.
Чего нет в названии:
- Диаметр оболочки (у производителей от 6,5 до 16 мм по ГОСТ 13268-88)
- Развёрнутая длина (от 250 до 6300 мм)
- Длина контактных стержней («холодные зоны», коды A-H по ГОСТ)
- Форма и радиусы гибки
- Материал оболочки и среда
Для запуска в производство нужны все эти параметры. Название - только начало.
Среда и материал оболочки: вода, воздух, масло
Ваш ТЭН - это трубка со спиралью внутри и наполнителем-изолятором. Материал оболочки выбирается под среду. В каталогах производителей каждому коду среды соответствует свой материал и предельная удельная мощность.
- Вода, слабые кислоты (код J) - нержавеющая сталь
- Вода, слабые щёлочи (код P) - углеродистая сталь
- Масла, жиры (код Z) - углеродистая сталь, 3,0 Вт/см²
- Неподвижный воздух до 450°C (код S) - углеродистая сталь, 2,2 Вт/см²
По заказу меняем материал оболочки и расчётную мощность под вашу среду. Если среда не указана - сделаем универсальный вариант, но лучше скажите, куда ставите.
Форма и гибка: как передать форму и радиус
ТЭН бывает прямой, П-образный, W-образный, спиральный, кольцевой - любые варианты, которые можно согнуть из трубки. Главное правило из ГОСТ 13268-88: контактный стержень должен находиться на прямом участке, не ближе 20 мм от начала изгиба для диаметров 10 - 16 мм.
Как передать форму:
- Чертёж с размерами в мм
- Эскиз от руки с указанием радиусов (R) и углов
- Образец - мы снимем геометрию сами
По заказу гибка любой конфигурации под ваш проект.
Как снять размеры со старого ТЭН
Если старый нагреватель в руках, а маркировка стёрта - снимите три величины.
- Развёрнутая длина - распрямите трубку по всей длине (включая холодные зоны). Допуск по ГОСТ: до 1000 мм ±2%, свыше 1000 мм ±1%.
- Длина холодных зон - расстояние от края трубки до начала активного нагрева (там, где нет спирали). В каталогах производителей используют буквы: A=40 мм, B=65 мм, C=100 мм и так до 630 мм.
- Форма после гибки - зарисуйте контур, укажите расстояния между осями и радиусы изгиба (не менее 4 диаметров трубки для плавного хода).
Если остались остатки маркировки (например, «ТЭН-25А10/0,25Х127»), запишите - это сразу даст типоразмер из ГОСТ.
Что прислать для заказа
Делаем по чертежу, эскизу или образцу. Для запуска нужно:
- Чертёж с указанием развёрнутой длины, холодных зон, диаметра оболочки, формы и радиусов гибки
- Эскиз с проставленными размерами (можно от руки, но чётко)
- Фото старого ТЭН с линейкой
- Образец - курьером или почтой
- Среда и напряжение (220 В уже известно, но если надо другое - скажите)
Всё остальное - материал оболочки, мощность, конфигурацию - подбираем под вашу задачу.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях и стиральных машинах. В бойлере нагреватель располагается в баке и крепится через боковой или нижний фланец, в проточном водонагревателе - в небольшой цилиндрической камере нагрева внутри корпуса, а в стиральной машине закрепляется снизу бака через резиновую манжету.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно сделать на другое напряжение, например 380 В?
Да, по заказу меняем спираль под любое напряжение из ряда ГОСТ: 12, 24, 36, 42, 48, 60, 127, 220, 380 В. Мощность 0,3 кВт сохранится, если не указано иное.
Можно поставить нержавеющую оболочку?
Да. Для воды с кислотами, пара или агрессивных сред нержавейка - подходящий вариант. Предельная удельная мощность по ГОСТ для кода J - 15,0 Вт/см².
Можно использовать этот ТЭН в масле или в воздухе, если он рассчитан на воду?
Можно, но с пересчётом мощности. Для масел предельная нагрузка ниже - 3,0 Вт/см² против 9 - 15 Вт/см² для воды. Мы пересчитаем спираль под вашу среду и сменим материал оболочки, если нужно.
Есть старый ТЭН без маркировки, сделаете по образцу?
Да, пришлите образец. По нему снимут развёрнутую длину, холодные зоны, форму и диаметр трубки. Маркировка не нужна - геометрия и замеры всё скажут.
