Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 1,6 кВт; можно меньше или больше, примерно от 960 Вт до 2,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

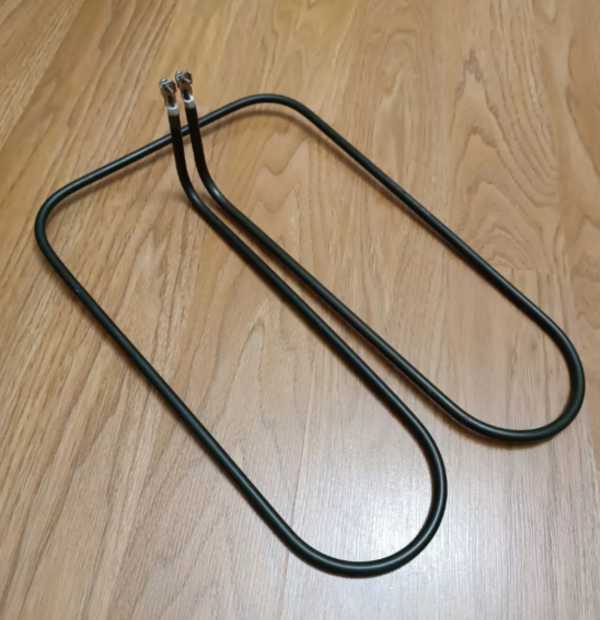

Что известно по маркировке ТЭН ABAT КЭТ-0,12
В названии указаны «182-9-8,5/1,60 Т230» и мощность 1,6 кВт. Там же встречается 1,4 кВт, поэтому это значение нужно сверить по маркировке старого элемента или документации оборудования.
- Обозначение само по себе не сообщает форму, крепление и холодные зоны.
- Эти параметры и другие размеры по одной строке маркировки не определяем.
Для изготовления нужны фактические размеры старого ТЭН или чертёж.
Как снять развёрнутую длину, холодные зоны и форму
Снимайте размеры со снятого элемента. Развёрнутая длина идёт по оси трубки, а не по прямой между её концами.
- Приложите гибкую ленту или шнур вдоль оси ТЭН, повторяя все изгибы. Зафиксируйте общую длину.
- Отдельно отметьте прямые участки у выводов и места начала изгибов. Если граница холодной зоны известна, измерьте её от конца элемента.
- Зарисуйте контур сбоку и укажите положение выводов относительно крепления.
Не выпрямляйте старый ТЭН: так можно потерять исходную форму изгибов.
Штуцер, гайка, фланец: что измерить
В названии тип крепления и межосевое расстояние не указаны. Сфотографируйте узел крепления крупно и приложите замеры, если на старом ТЭН есть штуцер, гайка или фланец.
Межосевое измеряйте между центрами крепёжных отверстий или элементов, если они предусмотрены конструкцией.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Как передать форму и радиус изгиба
Сделайте эскиз в положении установки: покажите направление изгибов, прямые участки и расположение выводов. Если радиус известен, укажите его на рисунке; не заменяйте его оценкой «на глаз».
Что прислать для изготовления
- Фото старого ТЭН целиком и отдельно выводов и крепления.
- Эскиз с развёрнутой длиной, холодными зонами и контуром изгиба.
- Фото маркировки старого элемента или таблички оборудования, чтобы сверить расхождение 1,6 и 1,4 кВт.
- Данные о подключении из документации, если они есть.
Делаем по чертежу, эскизу, образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в электроплиты и варочные панели, где элемент встроен внутрь чугунного диска конфорки. Также они используются в духовых шкафах, где располагаются на задней или боковых стенках камеры.
Вопросы
Можно ли поставить ТЭН в другую среду?
Совместимость этого исполнения по названию определить нельзя. У производителей ТЭН подбирают под условия работы и среду, поэтому сначала нужны данные о применении.
Можно ли сделать ТЭН на другое напряжение?
По обозначению «Т230» нельзя уверенно установить напряжение. Для изменения нужны подтверждённые данные о подключении и параметрах старого элемента.
Как измерить развёрнутую длину?
Проведите гибкую ленту или шнур вдоль оси трубки, повторяя изгибы, затем измерьте полученную длину. Не измеряйте расстояние по прямой между концами.
Можно ли сделать по старому образцу без маркировки?
Да, делаем по образцу. Приложите сам старый ТЭН, фотографии крепления и выводов, а также эскиз с доступными размерами.
