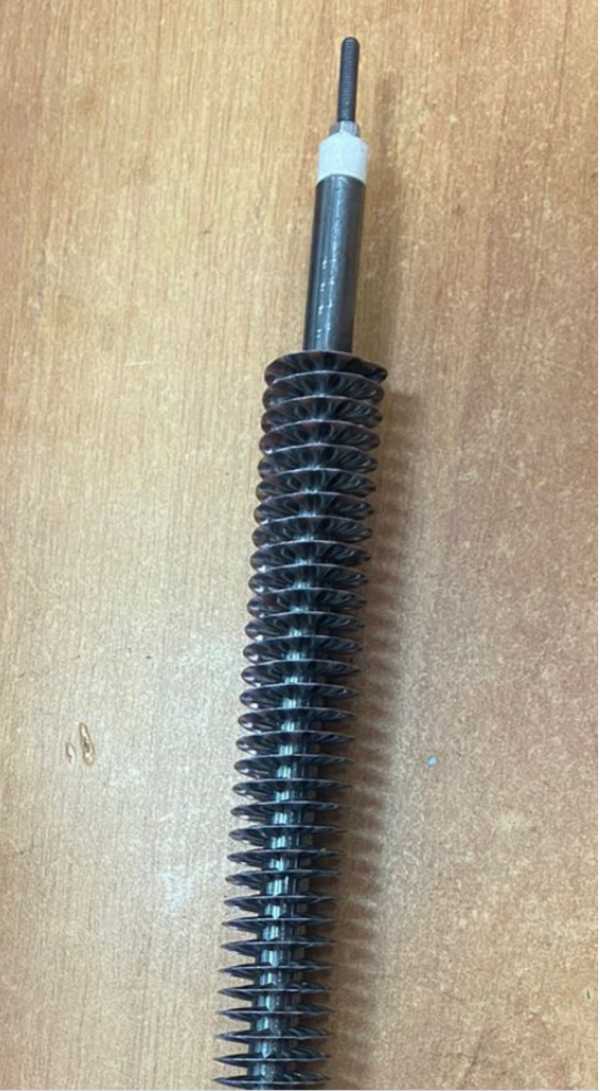

Характеристики
| Тип | ТЭНР (оребрённый) |
|---|---|
| Развёрнутая длина | 40 см |
| Мощность | 3,5 кВт |
| Диаметр оболочки | 16 мм |
| Код напряжения | 0220 |
Где применяется и в каком оборудовании
ТЭНР 40-3,5-16/1,15 0220 используется в сушильных машинах прачечных, а также в сушильных шкафах и камерах с принудительной конвекцией. Оборудование: покрасочно-сушильные камеры, конвекционные печи, промышленные сушильные камеры. В таких установках требуется обдув воздухом со скоростью не менее 1 м/с для предотвращения перегрева.
Типичная мощность ТЭН в сушильной камере 2-4 кВт, диапазон регулировки температуры 30-80°C с точностью ±2-5°C. Вентиляция обеспечивается осевым или центробежным вентилятором на 200-500 м³/ч.
Подбор ТЭН для сушильной камеры
При подборе учитывают развёрнутую длину, мощность, напряжение и материал оребрения. Для данного ТЭНР длина 40 см, мощность 3,5 кВт. Важно обеспечить обдув вентилятором – без него удельная нагрузка на ТЭН в спокойном воздухе не должна превышать 2,0-3,0 Вт/см², а при обдуве допускается 5,0-7,0 Вт/см².
Для сушильного шкафа удельная нагрузка составляет 1,5-2,2 Вт/см². По заказу делаем оребрение из углеродистой или нержавеющей стали, прямую или U-образную форму, крепление штуцером или на фланце.
- Развёрнутая длина и форма (прямой, U-образный), расстояние между выводами
- Мощность и напряжение
- Крепление: штуцер, резьба, фланец
- Материал оребрения
- Наличие обдува вентилятором и температура воздуха
- Модель оборудования или фото старого ТЭН с маркировкой
Особенности работы в сушильной камере
Для равномерности нагрева и выработки ресурса ТЭН требуется принудительная конвекция. В сушильных камерах с обдувом воздух фильтруется перед нагревом. Подача питания на ТЭН при отключённом вентиляторе запрещена – это блокировка вентилятора для безопасности. В корпусе нагревателя установлены термовыключатели защиты от перегрева.
В конвекционных печах высокоскоростные вентиляторы обеспечивают равномерное распределение горячего воздуха по рабочей зоне камеры. В камерах порошковой покраски рабочий цикл включает выход на рабочую температуру за 20-50 минут, выдержку по времени 10-30 минут, а при достижении заданной температуры отключаются группы ТЭН и запускается реле времени.
Температура воздуха и материал оребрения
В сушильных камерах и печах температура воздуха может достигать 80°C в прачечных и до 270°C в конвекционных печах. Материал оребрения выбирается в зависимости от среды: углеродистая сталь для обычных условий, нержавеющая – для агрессивных сред или высоких температур. По заказу делаем оребрение из нержавейки.
Удельная мощность на м³ объёма камеры полимеризации около 4 кВт/м³, количество термоблоков от 1 до 6. Индивидуальная регулировка температуры по режимам (окраска, выпаривание, сушка, продувка) позволяет точно настроить процесс. В камерах порошковой покраски при достижении 130-140°C автоматически включается вытяжной вентилятор.
Что прислать для расчёта
Для расчёта нового ТЭН вместо старого пришлите: развёрнутую длину и форму (прямой или U-образный), расстояние между выводами, мощность и напряжение, тип крепления (штуцер, резьба, фланец), материал оребрения, а также информацию о наличии обдува вентилятором и температуру воздуха в рабочей зоне камеры. Если есть возможность – фото старого ТЭН с маркировкой или модель оборудования.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
Для проверки сравните развёрнутую длину, мощность и тип крепления с вашим старым ТЭН. Также убедитесь, что в вашем оборудовании есть обдув вентилятором со скоростью не менее 1 м/с.
Нужен ли обдув вентилятором для этого ТЭН?
Да, для ТЭНР в сушильных камерах обязателен обдув воздухом. Без него удельная нагрузка превысит допустимую, что приведёт к перегреву и выходу из строя. Подача питания при отключённом вентиляторе запрещена.
Можно ли сделать другую длину или крепление?
Да, по заказу делаем ТЭН с другими размерами, формой (прямой или U-образный), креплением штуцером или на фланце, а также с оребрением из углеродистой или нержавеющей стали.
Как проверить старый ТЭН перед заменой?
Измерьте сопротивление мультиметром (должно быть несколько десятков Ом), проверьте изоляцию между выводами и оболочкой (не менее 10 МОм). Визуально оцените целостность оребрения и оболочки.
Что прислать для расчёта нового ТЭН?
Пришлите развёрнутую длину, форму, расстояние между выводами, мощность, тип крепления, материал оребрения, информацию об обдуве и температуре воздуха, а также фото старого ТЭН с маркировкой.
Какая температура воздуха допустима для этого ТЭН?
В сушильных машинах прачечных температура обычно 30-80°C. Материал оребрения выбирается под рабочую температуру и среду: углеродистая сталь для обычных условий, нержавеющая – для агрессивной среды или повышенной температуры.
