Что известно о составе блока на 18 кВт

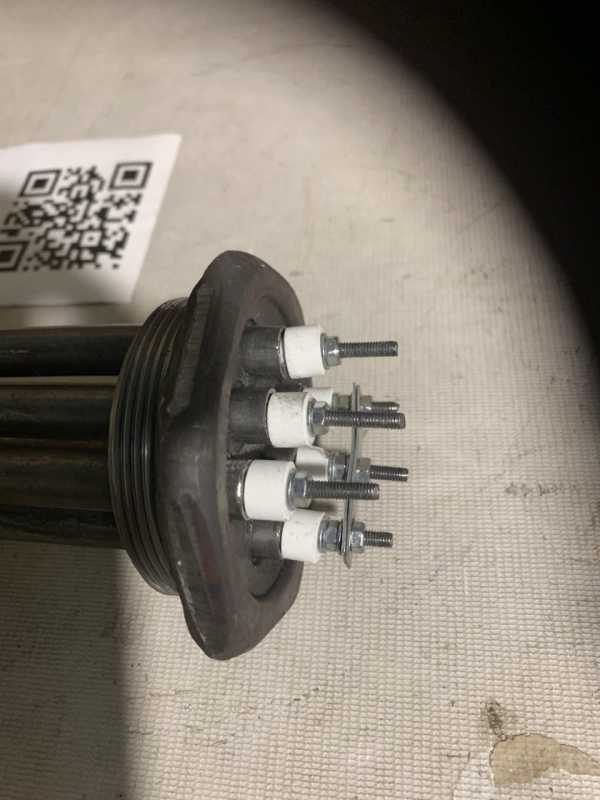

Обозначение указывает на блок ТЭН, мощность 18 кВт, варианты напряжения 220/380 В и присоединительную резьбу G2 1/2. Количество и материал трубок по названию определить нельзя.
У производителей блок ТЭН обычно собран из нескольких трубчатых нагревателей в одном присоединительном узле. Чтобы уточнить исполнение этого блока, сверьте маркировку и комплектацию старого изделия.
Как заменить один ТЭН, не меняя весь блок
Возможность замены зависит от конструкции блока и наличия совместимого элемента. Перед подбором сверьте со старым ТЭНом или документацией:
- Мощность и рабочее напряжение.
- Длину, форму и способ крепления.
- Выводы и схему соединения.
Не подбирайте элемент только по внешнему сходству: несовпадение параметров может нарушить работу блока.
Сталь, нержавейка или титан для вашей среды
Материал трубок в обозначении не указан. У производителей в каталогах встречаются блоки со стальными и нержавеющими трубками; совместимость зависит от состава и условий среды. Возможность исполнения из титана нужно подтвердить отдельно. По заказу меняем материал по согласованному исполнению.
Для подбора материала нужны сведения о среде и маркировка старого блока.
Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | в этом товаре 18 кВт; можно меньше или больше, примерно от 10,8 кВт до 25,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | в этом товаре G2 1/2; фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Звезда или треугольник
ТЭН на 220 В в трёхфазной сети 380/220 В включают звездой: каждый между фазой и нулём. ТЭН на 380 В собирают треугольником. Схему сверяем по маркировке трубок старого блока.
Звезда или треугольник: что уточнить для 220/380 В
В обозначении указано 220/380 В, но схема соединения именно этого блока не задана. В каталогах производителей для блоков встречаются разные схемы подключения, поэтому ориентируйтесь на паспорт, схему на корпусе или маркировку клемм.
Ток по фазе в готовых расчётах не указан. Не подключайте блок, пока не сверены схема и напряжение сети.
Не выбирайте схему подключения только по обозначению 220/380 В.
Что прислать для подбора
- Фото блока целиком и маркировки.
- Фото клемм и существующей схемы подключения.
- Сведения о среде и напряжении сети.
- Фото старого ТЭНа, если требуется замена одного элемента.
- Чертёж, эскиз или образец, если они есть. Делаем по чертежу, эскизу, образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в промышленные электрокотлы отопления, где блок трубчатых электронагревателей находится внутри корпуса котла. Также их используют в ваннах длительной пастеризации молока, где нагреватель установлен в водяной рубашке и передает тепло продукту через стенку.
Вопросы
Почему перегорает один из трёх ТЭН?
Причиной могут быть неисправность элемента, нарушение контакта, неправильное подключение или условия работы, например недостаточное погружение в среду. Для диагностики проверьте схему и каждый ТЭН отдельно.
Можно ли заменить один ТЭН?
Иногда это возможно, если конструкция блока допускает замену и найден совместимый элемент. Сверьте мощность, напряжение, размеры, крепление и выводы.
Можно ли поставить нержавеющие трубки вместо стальных?
Только если материал совместим со средой и подходит к конструкции блока. Уточните состав среды и согласуйте исполнение до замены.
Как подключить блок к однофазной сети 220 В?
По одному обозначению схему определить нельзя. Сверьте паспорт и схему клемм; не подключайте блок к однофазной сети без подтверждённой схемы и проверки допустимой нагрузки.
Заявка на расчёт
