Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 15 кВт; можно меньше или больше, примерно от 9 кВт до 21 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 230 В; можно на 220 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия и чего не хватает

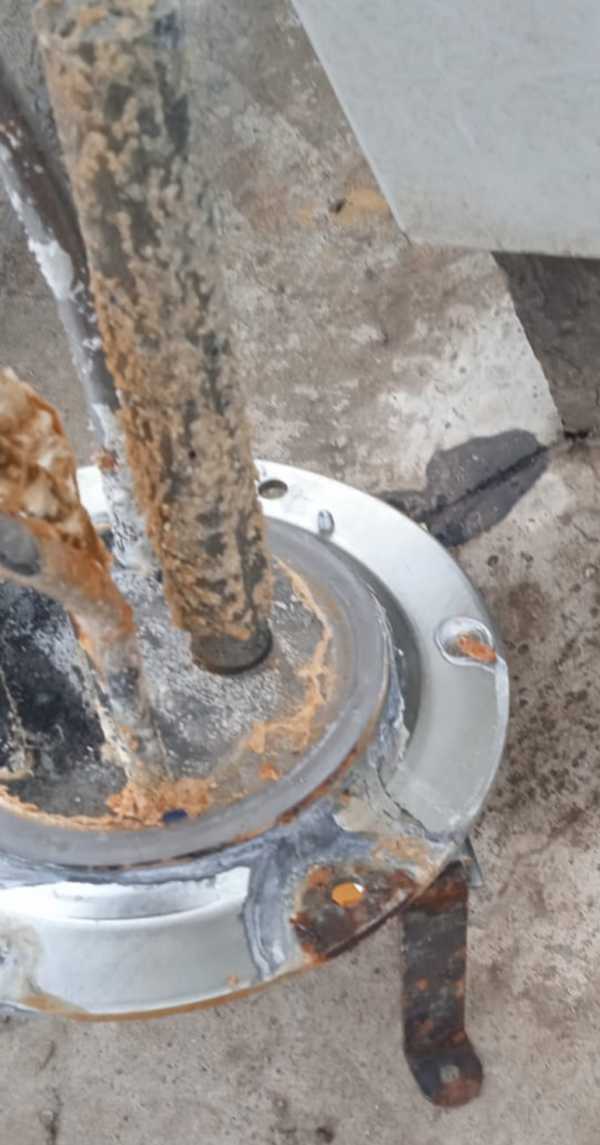

Из названия «Нагревательный элемент на боллер RICA 1141493 230V 15000W» мы знаем:
- 15 кВт - мощность
- 230 В - напряжение
- Ток 65,22 А и сопротивление 3,5 Ом - расчётные величины, подтверждающие рабочую точку.
Чего в названии нет - геометрических размеров. Для изготовления точной замены нужны:
- Развёрнутая длина трубки
- Длина холодных зон (участков без нагрева у концов)
- Форма после гибки (конфигурация)
- Тип и размер крепления (штуцер, гайка, фланец, межосевое расстояние)
- Материал оболочки и код среды (например, для воды или масла)
Без маркировки и чертежа мы можем изготовить ТЭН только по вашему образцу.
Как снять размеры со старого ТЭН
Чтобы мы повторили геометрию, измерьте старый нагреватель:
- Развёрнутая длина - полностью выпрямите трубку (если она гнутая) и измерьте от кончика одного контактного стержня до другого. Допуск по ГОСТ: до 1000 мм ±2%, свыше ±1%.
- Холодные зоны - длина участка от конца оболочки до начала активной части (обычно 40, 65, 100 мм и т.д. по ГОСТ). Измерьте расстояние от торца оболочки до места, где начинается нагрев (можно по изменению цвета или по маркировке на стержне).
- Форма после гибки - зарисуйте или сфотографируйте конфигурацию: П-образный, U-образный, W-образный, кольцо и т.п. Укажите радиусы изгибов и расстояния между осями прямых участков.
Контактный стержень должен находиться на прямом участке не ближе 20 мм от изгиба (для трубок диаметром 10 - 16 мм).
Проверка мультиметром: какое сопротивление ждать
По расчёту рабочее сопротивление этого ТЭН - 3,5 Ом. Именно такое значение должен показать мультиметр между контактными стержнями исправного нагревателя при нормальной температуре (небольшое отклонение возможно из-за нагрева, но в холодном состоянии оно близко к расчётному).
- Если прибор показывает «0» или очень мало - внутри короткое замыкание.
- Если «бесконечность» - обрыв спирали.
- Дополнительно проверьте сопротивление изоляции: между стержнем и оболочкой должно быть не менее 0,5 МОм (в идеале >50 МОм).
Сопротивление 3,5 Ом - главный электрический параметр для идентификации.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Крепление: штуцер, гайка, фланец
У ТЭН для бойлера крепление чаще всего резьбовое - штуцер с гайкой или фланец. В названии указано «на боллер RICA 1141493», но точный тип крепления не дан. Вам нужно указать:
- Резьба штуцера (например, G1/2, G3/4, M16 и т.п.)
- Размер гайки (под ключ)
- Если фланец - межосевое расстояние между отверстиями и их диаметр
В каталогах производителей встречаются крепления с резьбой от 1/2 до 1 дюйма. По заказу мы можем изменить тип крепления, если это позволяет конструкция.
Что прислать
Для изготовления точной копии отправьте нам:
- Старый ТЭН (или его фото с линейкой)
- Эскиз с указанием всех размеров: развёрнутая длина, холодные зоны, расстояния между осями гибов, диаметр трубки, длина контактных стержней, параметры крепления
- Если осталась маркировка - любой фрагмент (даже часть номера)
Делаем по чертежу, эскизу, образцу. По заказу меняем материал оболочки, резьбу, напряжение.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях и стиральных машинах. В бойлере элемент устанавливается в баке через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе он размещается в небольшой цилиндрической камере нагрева внутри корпуса. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету.
Вопросы
Можно ли сделать по старому образцу без маркировки?
Да, мы можем изготовить ТЭН по вашему старому образцу - достаточно прислать его или подробные замеры.
Можно ли на другое напряжение?
По заказу можем изменить напряжение, но при этом мощность изменится (по закону Ома). Уточните нужные параметры.
Можно ли нержавейку?
Да, мы можем изготовить оболочку из нержавеющей стали. В каталогах такой вариант предусмотрен для агрессивных сред.
Можно ли другую резьбу штуцера?
По заказу меняем резьбу штуцера на любую стандартную, если это не противоречит конструкции крепления.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
