Тэн 15 квт, 380 В

Сделаем такой же или под ваши размеры

Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:

Длина	по старому ТЭН, от 150 до 6300 мм
Диаметр трубки	по старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощность	в этом товаре 15 кВт; можно меньше или больше, примерно от 9 кВт до 21 кВт, если удельная нагрузка остаётся в норме
Напряжение	в этом товаре 380 В; можно на 400 В или на 220 В, сопротивление спирали пересчитаем
Форма	прямой, U, W, M, Г-образный или по эскизу
Крепление	как на старом ТЭН: штуцер с гайкой или фланец
Оболочка	по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Что известно из названия этого ТЭН и чего не хватает для изготовления

Из названия «Тэн 15 квт, 380 В» мы знаем две главных величины: 15 кВт потребляемой мощности и 380 В рабочего напряжения. Этого достаточно для расчёта электрической части - сопротивления спирали и тока. Но для производства самого нагревателя этих цифр мало. В названии нет никаких указаний на среду, где он будет работать, форму оболочки, длину, диаметр трубки, материал, тип и длину контактных стержней. Без этих данных сделать деталь, которая подойдёт к вашему оборудованию, невозможно.

Мощность: 15 кВт (дана в названии)
Напряжение: 380 В (дано в названии)
Ток: 39,47 А (расчётный)
Сопротивление в рабочем режиме: 9,6 Ом (расчётное)

Инженерная заметка

Для изготовления нужен чертёж, эскиз или образец старого ТЭН - без геометрии и среды мы не можем выбрать оболочку и согнуть трубку.

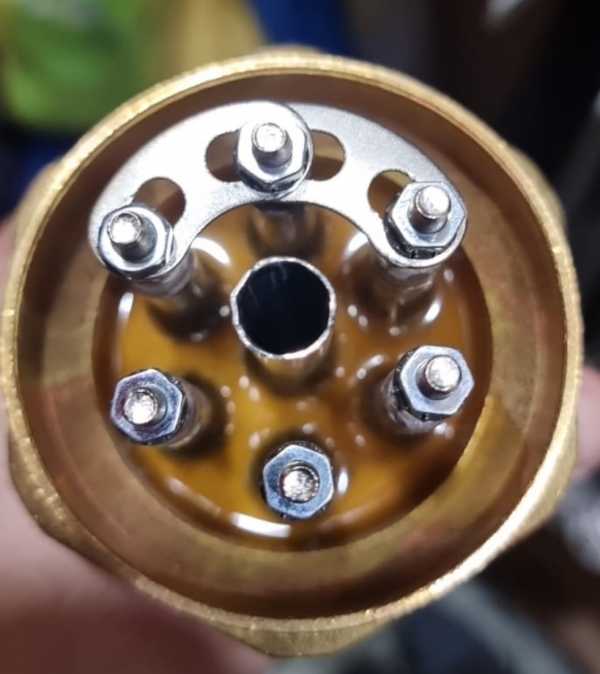

Подключение на напряжение этого ТЭН и ток

Расчётный ток этого нагревателя - 39,47 А. При напряжении 380 В такой ТЭН подключается в трёхфазную сеть по схеме «треугольник» (у производителей это стандартная практика для ТЭН на 380 В). Если подключить его на 220 В, мощность упадёт, а ток изменится - на другое напряжение этот нагреватель не рассчитан. Для однофазного включения потребуется напряжение 380 В между фазами.

39,47 А - это рабочий ток при номинальном напряжении 380 В и сопротивлении 9,6 Ом.

Среда и материал оболочки: вода, воздух, масло

По названию нельзя определить, для какой среды сделан этот ТЭН. В каталогах производителей разные среды требуют разных материалов оболочки и предельной удельной мощности (по ГОСТ 13268-88). Вот основные варианты:

Вода (код X, J, P) - медь, латунь, нержавеющая сталь, углеродистая сталь. Предельная мощность до 15 Вт/см².
Воздух неподвижный (код S, T) - углеродистая или нержавеющая сталь. Предельная мощность 2,2 - 5,0 Вт/см². Часто делают оребрение.
Масло, жиры (код Z) - углеродистая сталь. Предельная мощность 3,0 Вт/см².
Другие среды - щёлочи, кислоты, легкоплавкие металлы - по таблице 4 ГОСТ.

Если поставить ТЭН, сделанный для воды, в масло без пересчёта, он быстро перегорит из-за перегрева. Мы делаем по чертежу или образцу - вы указываете среду, мы подбираем материал.

Важно

Оболочка и предельная мощность выбираются под конкретную среду. Универсального ТЭН для всех сред не существует.

Какие размеры нужны для заказа

Развёрнутую длину: проложите нитку по трубке от вывода до вывода
Длину холодных зон у выводов и диаметр трубки
Форму после гибки: фото сбоку на клетчатом листе
Крепление: резьбу штуцера, гайку или фланец
Мощность и напряжение с шильдика или из паспорта оборудования

Форма и гибка: как передать форму и радиус

Главная задача при заказе - правильно снять геометрию со старого нагревателя. ТЭН может быть прямой, П-образный, W-образный, кольцевой или любой другой конфигурации. Для гибки важны:

Развёрнутая длина - полная длина трубки от одного контактного стержня до другого, измеренная по оси трубки. У производителей допуск по длине: ±2% до 1000 мм, ±1% свыше 1000 мм (по ГОСТ).
Радиусы изгиба - минимальный радиус зависит от диаметра оболочки (обычно не менее 2 - 3 диаметров).
Прямые участки - контактные стержни должны находиться только на прямых участках, не ближе 20 мм от начала изгиба (для диаметров 10 - 16 мм).
Расстояние между осями параллельных участков, если форма сложная.

Как измерить развёрнутую длину: возьмите гибкую проволоку или шнур, повторите форму старого ТЭН, затем выпрямите и замерьте рулеткой. Либо сделайте эскиз с размерами всех прямых участков и радиусов.

Сфотографируйте старый ТЭН с линейкой рядом.
Нарисуйте эскиз от руки с указанием всех размеров в мм.
Если есть образец - пришлите его нам. Мы делаем по чертежу, эскизу, образцу.

Что прислать

Чтобы мы могли изготовить ТЭН 15 кВт, 380 В, нам нужно:

Чертёж или эскиз с размерами: развёрнутая длина, диаметр трубки, радиусы изгибов, длина контактных стержней, тип резьбы штуцера (если есть крепление).
Указание среды (вода, воздух, масло и т.д.) - от этого зависит материал оболочки.
Фото старого ТЭН с линейкой для понимания формы.
Если форма сложная - можно прислать сам образец (мы делаем по образцу).

По заказу меняем резьбу штуцера, длину стержней, материал оболочки. Без этих данных мы не сможем подобрать диаметр и рассчитать активную длину.

Где применяют такие нагреватели

Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях и стиральных машинах. В бойлере нагреватель устанавливают в бак через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе он находится в небольшой цилиндрической камере нагрева внутри корпуса. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету.
