Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверьте форму изгиба и количество плеч с вашим ТЭНом для пекарной печи
- Сверьте форму изгиба и количество «плеч» трубки с вашей старой деталью.
- Проверьте тип крепления: резьбовое (гайка, ниппель), фланцевое (плоская пластина с отверстиями) или без крепежа (гладкая трубка под хомут/прижим).
- Сравните расположение и тип выводов (шпилька, лепесток, клемма под гайку) с вашим образцом.
- Измерьте длину трубки по прямой и развернутую длину, включая изгибы.
- Сверьте мощность и напряжение, указанные на корпусе старого ТЭНа, с заказом (если эти данные известны).

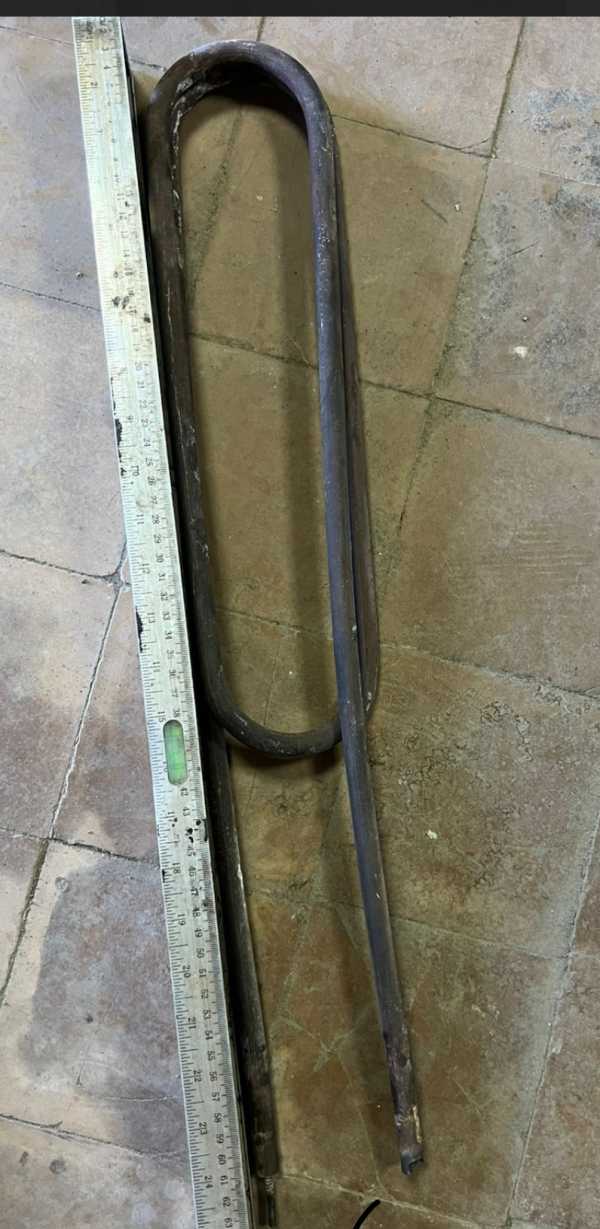

Приложите фото старого трубчатого нагревателя с линейкой для точного изготовления
- Фото старого нагревателя с линейкой или рулеткой на фоне, чтобы были видны все изгибы.
- Фото крепления и выводов крупным планом с двух сторон.
- Фото паспортной таблички или шильдика оборудования, где указаны модель и мощность.
- Чертеж или эскиз от руки с указанием общей длины и расстояний между осями изгибов.
- Если есть обозначения на корпусе (буквенные коды, цифры) - запишите их как есть, без расшифровки.
Изменим мощность, напряжение или длину трубки под образец или чертёж для печи
Мы делаем по образцу, фото, чертежу. По заказу меняем напряжение, мощность, длину трубки, тип и расположение крепления, а также материал оболочки под вашу среду нагрева. Для изменений достаточно прислать те же данные, что указаны выше, и сообщить желаемые новые параметры.
Куда ставят ТЭН для хлебопекарной печи
Такие нагреватели ставят в хлебопекарных ярусных печах, где отдельный ТЭН или блок ТЭН расположен в каждой из пекарных камер яруса. Также нагреватели используются в духовых шкафах, где открытые трубчатые ТЭН находятся на задней или боковых стенках камеры сверху и снизу. В мини-печах настольного типа отдельные открытые ТЭН устанавливаются сверху и снизу камеры.
Вопросы
Можно ли заказать такой же ТЭН, но на другое напряжение?
Да, сделаем. Для этого пришлите фото старого нагревателя и укажите нужное напряжение.
Подойдет ли этот нагреватель, если у меня другое крепление, например, вместо резьбы нужен фланец?
Да, сделаем с другим крепежом. Приложите чертеж или фото места установки и нового крепления.
Можно ли изменить длину трубки на 10 см?
Да, сделаем. Укажите желаемую длину и пришлите фото старого нагревателя, чтобы сохранить изгиб.
Сделаете такой из нержавейки для камеры с паром?
Да, сделаем из материала под вашу среду. Сообщите тип среды и пришлите фото старого ТЭНа.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
