Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим
- Сопоставьте форму: U-образная трубка с двумя параллельными коленами. Проверьте, совпадает ли изгиб вашей старой детали.
- Сравните крепление: контактные стержни с резьбой под гайку, выведенные через монтажную плиту или кронштейн. Убедитесь, что тип и расположение совпадают.
- Сверьте выводы: два контактных стержня, резьба под гайку. Подсчитайте количество и расположение.
- Измерьте длину рабочей части и высоту колена. Сравните с вашей деталью. Диаметр трубки проверьте штангенциркулем.
Что прислать именно для этого товара

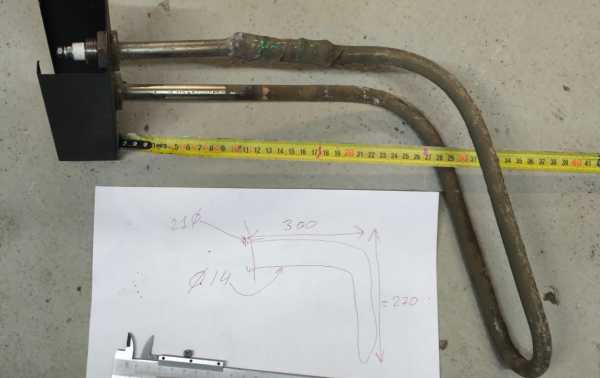

- Фото старого ТЭН с разных сторон: общий вид, крепление, контактные стержни.
- Фото или эскиз с размерами: длина рабочей части, высота колена, диаметр трубки, расстояние между коленами.
- Фото шильдика или маркировки на детали (если сохранилась).
- Фото места установки и тип присоединительного фланца или кронштейна.
- Укажите рабочее напряжение и мощность (если известны с паспорта или замеров).
Если нужен не точно такой же
Делаем по образцу, фото, чертежу. По заказу меняем напряжение, мощность, длину, материал оболочки под вашу среду. Также можем изменить крепление или форму, если это позволяет конструкция.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях, стиральных машинах и посудомоечных машинах. В накопительном водонагревателе нагреватель расположен в баке, в стиральной машине закреплён снизу бака, в посудомоечной машине встроен в проточную часть циркуляционной помпы.
Вопросы
Можно ли сделать такой ТЭН на другое напряжение, например 220 В вместо 380 В?
Да, сделаем. Пришлите нужное напряжение и мощность, а также фото старой детали.
Подойдет ли этот ТЭН, если у меня другое крепление, не такое, как на фото?
Да, сделаем под ваше крепление. Пришлите фото или чертеж узла установки.
Можно ли изменить длину рабочей части или высоту колена?
Да, сделаем нужную длину. Пришлите ваши размеры и фото старой детали.
Подойдет ли этот ТЭН для агрессивной среды, если у меня старая деталь из нержавейки?
Да, сделаем из аналогичного материала. Пришлите фото старой детали и укажите среду, в которой он будет работать.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
