Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

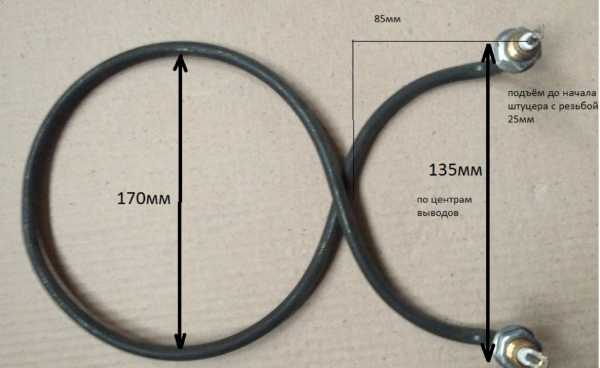

Сравните изгибы вашего ТЭН дымогенератора с формой на фото
- Сравните форму по контуру старого ТЭН: изгибы должны совпадать с тем, что на фото.
- Проверьте тип крепления: резьбовая втулка, прижимной фланец или свободный конец без фиксации.
- Убедитесь, что расположение выводов соответствует: оба с одной стороны или с разных концов.
- Сверьте монтажную длину (расстояние между крайними точками трубки) и длину активной зоны.
- Посмотрите на маркировку на старой детали: если есть буквенный код вроде ТЭН-..., укажите его в заказе.
Пришлите фото старого ТЭН в сборе с креплением коптильно-варочной камеры
- Фото старого ТЭН в сборе с коптильно-варочной камеры: общий вид и крупно на крепление.
- Замеры длины по прямой (от края до края) и по контуру, если ТЭН изогнут.
- Диаметр трубки и толщину стенки (можно штангенциркулем).
- Если есть паспортная табличка камеры или шильд на корпусе, сфотографируйте её.
- Укажите, снимали ли ТЭН с резьбовой втулки, фланца или без крепежа.
Изменим длину активной зоны, мощность или напряжение по образцу
Делаем по образцу, фото или чертежу. По заказу меняем длину активной зоны, мощность, напряжение, шаг резьбы, материал трубки под агрессивную среду.
Где применяют ТЭН для коптильно-варочной камеры
Такие нагреватели ставят в термодымовых камерах (коптильнях). В этом оборудовании ТЭНы используются для нагрева камеры, а также может быть установлен отдельный ТЭН-парогенератор, который включается в режиме «варка».
Вопросы
Можно ли изменить напряжение с 220 В на 380 В?
Да, сделаем. Для этого укажите желаемое напряжение и мощность в комментарии к заказу.
Подойдёт ли этот ТЭН, если у меня крепление не резьба, а фланец?
Нет, этот ТЭН идёт с резьбовой втулкой. Если нужно под фланец, укажите это при заказе - сделаем по вашему образцу.
Вы изготовите ТЭН длиннее на 5 см, чем в стандартной карточке?
Да, сделаем любую длину по вашему чертежу или замеру. Приложите фото с рулеткой.
Можно сделать трубку из нержавейки, если в камере влажно и есть кислоты?
Да, по заказу меняем материал трубки. Напишите в комментарии, что нужна нержавеющая сталь, и приложите фото старого ТЭН.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
