Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 740 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2 кВт; можно меньше или больше, примерно от 1,2 кВт до 2,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Что скрывает название «Тэн 2кВт диаметр 740мм»
Из названия этого товара мы знаем мощность - 2 кВт. «Диаметр 740 мм» - это диаметр дуги или окружности, по которой согнут нагреватель. Но для изготовления нового ТЭН понадобятся ещё несколько параметров, которых в названии нет:
- Полная развёрнутая длина трубки (длина прямой трубы до гибки)
- Длина холодных зон (концевых участков без нагрева) и длина активной (греющей) части
- Диаметр оболочки (по общему правилу у производителей - от 6 до 24 мм)
- Материал оболочки и тип крепления
Без этих данных сделать точную копию не получится - их снимают со старого ТЭН.

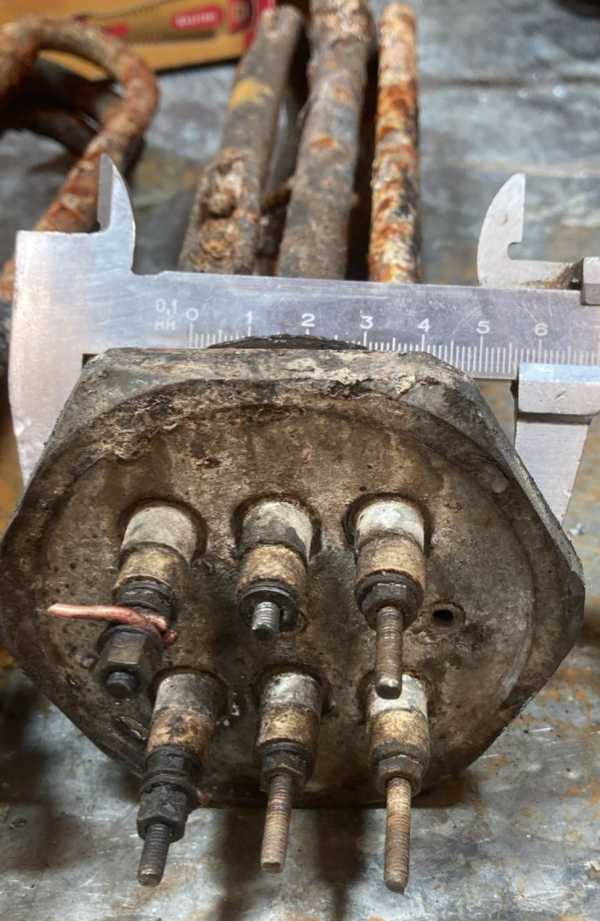

Крепление: штуцер, гайка или фланец
Способ установки ТЭН задаётся его конструкцией. У производителей встречаются три основных варианта:
- Штуцер с наружной резьбой - вкручивается в отверстие бака
- Гайка на оболочке - прижимает нагреватель к стенке
- Фланец - плоская пластина с отверстиями под болты
Главный размер здесь - межосевое расстояние (расстояние между центрами отверстий крепления). Если ТЭН крепится на двух шпильках, нужно измерить это расстояние на старом образце.
Как снять размеры со старого ТЭН
- Замерьте развёрнутую длину
Разверните старый ТЭН в прямую линию - положите на ровный стол и измерьте рулеткой от одного контактного стержня до другого. Это полная длина трубки.
- Определите холодные зоны
Холодная зона - участок от конца трубки до начала нагрева. У производителей она маркируется буквами (A=40 мм, B=65 мм, C=100 мм и т.д. по ГОСТ 13268-88). Если маркировка стёрта, отмерьте расстояние от края оболочки до точки, где трубка начинает греться (обычно видно по цвету или на ощупь).
Не пытайтесь измерить холодную зону на работающем нагревателе - отключите его и дайте остыть.
- Запишите форму после гибки
ТЭН может быть изогнут в кольцо, полукруг, змейку или букву «П». Нарисуйте форму от руки и укажите:
- Диаметр изгиба (если круглая форма - тот самый 740 мм)
- Радиус каждого изгиба
- Расстояния между осями прямых участков
Форма и гибка: как передать форму и радиус
Чтобы новый ТЭН точно сел на место, нужно передать конфигурацию гибки. Самый простой способ - обвести старый нагреватель на листе бумаги или картона, отметив осевые линии прямых участков. Укажите на рисунке:
- Диаметр изгиба (у этого товара - 740 мм)
- Радиус углов, если они есть
- Расположение крепёжных элементов
Главный размер для этой модели - диаметр 740 мм - задаёт радиус кольца или дуги.
Если форма сложная (несколько изгибов в разных плоскостях), сделайте фото старого ТЭН с линейкой в кадре - это поможет мастеру точно повторить геометрию.
Что прислать
Для заказа нового ТЭН по старому образцу достаточно прислать:
- Фото и/или эскиз старого нагревателя с нанесёнными размерами
- Измеренную развёрнутую длину трубки
- Длину холодных зон с обоих концов
- Тип крепления и его межосевое расстояние
- Желаемый материал оболочки (если не указан - уточните по среде: вода, воздух, масло)
Делаем по чертежу, эскизу или образцу. По заказу меняем материал оболочки, тип резьбы штуцера и длину холодных зон - если нужны уточнения, напишите.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах) - элемент монтируется в бак через боковой или нижний фланец либо через резьбовую втулку. Также нагреватели используются в стиральных машинах, где закрепляются снизу бака через резиновую манжету, и в посудомоечных машинах, где встраиваются в проточную часть циркуляционной помпы.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли сделать ТЭН из нержавейки?
Да, у производителей нержавеющая сталь (08Х18Н10Т) применяется для воды и слабых кислот (код J) и для горячего воздуха (код T). Укажите среду - подберём материал оболочки.
Как измерить развёрнутую длину, если ТЭН сломан и гнётся?
Аккуратно выпрямите его на ровной поверхности, прижимая по всей длине, и измерьте рулеткой от кончика одного контактного стержня до другого. Если форма сложная - обведите контур на бумаге, а затем измерьте длину линии.
Можно ли сделать по старому образцу, если на нём нет маркировки?
Да, мы делаем по образцу. Снимите геометрию (развёрнутую длину, холодные зоны, форму и крепление) - остальное подберём по мощности 2 кВт и диаметру 740 мм.
Можно ли поставить другую резьбу на штуцере?
По заказу меняем тип и размер резьбы штуцера. Пришлите старый штуцер или укажите нужный стандарт (например, G1/2, M14x1,5) - изготовим с нужной резьбой.
