Характеристики
| Изделие | Нагреватель НПс |
|---|---|
| Цифровое обозначение | 128.125.350.220/300/350 |
| Тип | НПс |

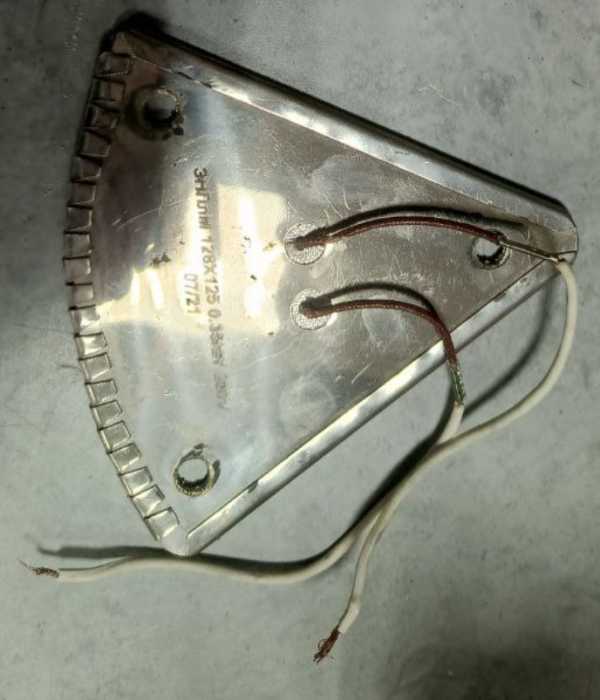

| Наименование в каталоге | Нагреватель НПс 128.125.350.220/300/350 |
Прилегание к поверхности и ресурс
У плоского нагревателя, к какому бы типу он ни относился, ресурс определяется контактом с деталью. Если нагревательная пластина прилегает не всей плоскостью, между ней и поверхностью остаются воздушные зазоры: локальный перегрев, неравномерное поле температуры и преждевременный выход из строя.
Плотное прилегание достигается механическим прижатием по всей плоскости, самоклеящимся нагревателем или вулканизацией к поверхности. Для жёстких нагревателей важно точное совпадение геометрии, для гибких - отсутствие складок.
- Без зазоров тепловой поток уходит в деталь, а не в воздух.
- Локальный перегрев ускоряет старение изоляции.
- Термопаста и равномерное прижатие снижают риск перегрева.
Где применяется и в каком оборудовании
Плоские нагреватели такого типоразмера встречаются в климат-контроле автомобиля, бытовых керамических тепловентиляторах, конфорках электроплит и нагревательных столах 3D-принтеров.
В производстве плоский тэн ставится в термопрессы, вафельницы, тестоделители.
- Нагревательный стол 3D-принтера: силиконовый нагреватель под алюминиевой или стеклянной плитой.
- Керамический тепловентилятор: PTC-элемент с саморегулированием.
- Термопресс и сублимационная печать: равномерная нагревательная пластина по площади стола.
Конструктивные типы и материалы
У производителей гибкие силиконовые нагреватели формуются под сложную геометрию и крепятся приклеиванием или механически.
Металлический плоский нагреватель: резистивная проволока равномерно намотана по изоляции и помещена в металлический корпус, теплоотдача идёт с одной стороны.
Как подобрать плоский тэн
Основные параметры подбора: длина, ширина, толщина, мощность и напряжение. Для конкретного оборудования учитывают отверстия, вырезы и крепление, тип выводов и длину провода.
Удельную мощность выбирают по условиям теплоотвода конкретной задачи.
По заказу делаем плоские нагреватели по размерам заказчика: длину, ширину, толщину, мощность, напряжение, отверстия и выводы берём из чертежа, образца или маркировки старого нагревателя. Доступны миканитовое или керамическое исполнение, отверстия и вырезы под крепёж, шпильки или провод нужной длины.
- Тип нагревательного элемента: спираль нихромовая, PTC-элемент или резистивная проволока.
- Форма и габариты нагревательной пластины.
- Крепление: самоклеящийся слой, вулканизация, механические крепежи.
Что прислать для расчёта
Для подбора достаточно прислать модель оборудования или фото старого нагревателя с маркировкой. По маркировке восстанавливаем исходные данные, по фото - конструктив и способ крепления.
Если старого нагревателя нет, нужны размеры посадочного места, условия работы и способ крепления.
- Длина, ширина и толщина.
- Мощность и напряжение.
- Отверстия, вырезы и крепление.
- Тип выводов и длина провода.
- Рабочая температура и что нагреваем.
- Модель оборудования или фото старого нагревателя с маркировкой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли нагреватель НПс к моему оборудованию?
Сверьте обозначение в маркировке с параметрами вашего оборудования. Если старого нагревателя нет, подойдёт чертёж посадочного места и рабочие условия. По ним подбирается нагревательная пластина.
Как закрепить нагреватель, чтобы он плотно прилегал?
Используйте механическое прижатие по всей плоскости или самоклеящийся слой. Для гибкого нагревателя не допускайте складок, для жёсткого - совпадение геометрии с деталью. При необходимости наносите термопасту для заполнения микронеровностей.
Можно ли сделать другие размеры или отверстия?
Да, по заказу делаем по размерам заказчика: длина, ширина, толщина, мощность, напряжение, отверстия, вырезы. Нужен чертёж, образец или маркировка старого нагревателя.
Как проверить старый плоский тэн?
Посмотрите маркировку, измерьте сопротивление и проверьте изоляцию. По маркировке определяют мощность и напряжение, по геометрии - размеры и крепление.
Что прислать для расчёта нового нагревателя?
Фото старого нагревателя с маркировкой или чертёж посадочного места. Приложите напряжение, мощность, рабочую температуру, что нагревается и как планируется крепить.
Почему прилегание влияет на ресурс нагревателя?
При плохом контакте появляются воздушные зазоры, из-за которых локально растёт температура спирали. Это ускоряет старение изоляции и сокращает ресурс нагревательной пластины. Плотное прижатие и термопаста снижают перегрев.
