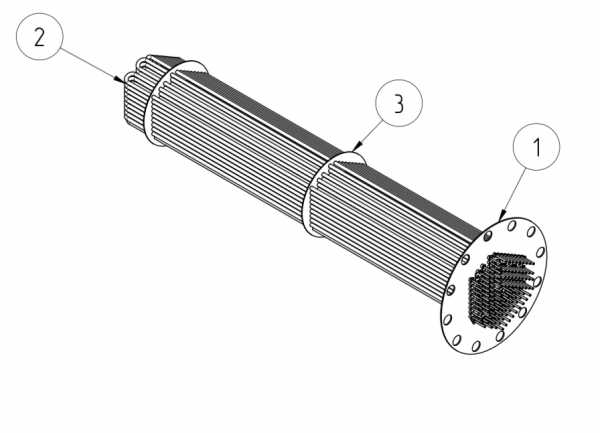

ТЭН 3х40 кВт HRE 8750

Что скрывает название «ТЭН 3х40 кВт HRE 8750»?

Из названия точно известно: мощность 40 кВт (на один нагреватель) и индекс модели HRE 8750. Что это значит на практике - три отдельных трубчатых нагревателя по 40 кВт, которые работают в одном узле. Но для изготовления такого ТЭН этих данных недостаточно.

• Нет напряжения сети (220 В или 380 В - под него рассчитывают спираль).
• Нет длины и диаметра оболочки - без них не понять, поместится ли нагреватель в оборудование.
• Нет формы гибки и типа крепления - ТЭН может быть прямым, П-образным, с фланцем или штуцером.
• Нет материала оболочки (сталь, нержавейка, медь) - он зависит от среды: вода, масло, воздух.

Как снять размеры со старого ТЭН: три главных замера

Чтобы новый ТЭН сел в оборудование без переделок, нужно снять всего три размера. Делайте это аккуратно, пока старый нагреватель ещё цел.

1. Развёрнутая длина. Выпрямите старый ТЭН (или измерьте по оси трубки, если он не повреждён). Это общая длина трубки от кончика одного контактного стержня до кончика другого. У производителей допуск по длине до 1000 мм - ±2%, но не больше 12 мм.
2. Холодные зоны. Это участки на концах трубки, где нет нагрева - обычно 40 - 100 мм. Измерьте расстояние от торца трубки до начала изгиба или до места, где трубка начинается гореть (видно по нагару). В ГОСТ есть стандартные длины: A=40 мм, B=65 мм, C=100 мм.
3. Форма после гибки. Сфотографируйте старый ТЭН с двух ракурсов и замерьте расстояния между осями прямых участков (межосевое) и радиусы изгибов. Если ТЭН сломан - восстановите форму по посадочному месту в оборудовании.

Развёрнутая длина - это главная цифра. Без неё нельзя рассчитать мощность и сопротивление спирали.

Форма и гибка: как передать радиус без ошибок

Форма ТЭН повторяет контуры оборудования - чаще всего это П-образные, Г-образные или спиральные изгибы. Для гибки важны два параметра: радиус изгиба и межосевое расстояние между параллельными участками.

• Радиус изгиба у производителей стандартный - не менее 2 - 3 диаметров трубки. Для трубки 16 мм минимальный радиус около 30 - 40 мм.
• Как измерить: возьмите кусок мягкой проволоки (алюминий, медь), обогните ею старый ТЭН по внешней стороне изгиба, затем перенесите контур на бумагу и укажите радиус.
• Форму можно передать тремя способами: чертёж с размерами, эскиз от руки с цифрами, или сам старый ТЭН как образец (если он не разрушен).

Крепление: что измерить на старом узле

Крепление фиксирует ТЭН в оборудовании и отвечает за герметичность. Тип крепления зависит от среды и конструкции бака.

• Штуцер - резьбовая втулка на трубке. Измерьте диаметр резьбы (G1/2, G3/4, G1) и длину штуцера.
• Гайка - накидная или прижимная. Замерьте её наружный диаметр и шаг резьбы.
• Фланец - пластина с отверстиями. Измерьте межосевое расстояние между крепёжными отверстиями (обычно 40, 60, 80 мм) и диаметр отверстий.
• Межосевое - расстояние между осями двух соседних ТЭН в блоке. Если у вас блок 3х40 кВт, замерьте его обязательно.

Что прислать для заказа

Чтобы мы изготовили точную копию вашего ТЭН 3х40 кВт HRE 8750, подготовьте один из вариантов:

• Старый ТЭН (целый или сломанный) - мы снимем все размеры сами и сделаем по образцу.
• Чертёж с указанием развёрнутой длины, холодных зон, радиусов изгиба, типа крепления и межосевого расстояния.
• Эскиз от руки - достаточно фотографии с линейкой на фоне и подписанными размерами.

Что должно быть в любом случае: напряжение (220 или 380 В), среда (вода, масло, воздух) и материал оболочки (сталь, нержавейка). Без этого мы не сможем рассчитать спираль и выбрать трубку.

Где применяют такие нагреватели

Такие нагреватели ставят в накопительных водонагревателях (бойлерах) и проточных водонагревателях. В бойлере нагреватель монтируется в бак через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе элемент располагается в небольшой цилиндрической камере нагрева внутри корпуса, непосредственно на пути воды. Также нагреватели этого типа используются в стиральных машинах, где закрепляются снизу бака через резиновую манжету с прижимной скобой.
