Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сравните подковообразный изгиб и межосевое расстояние с вашим ТЭНом
- Сравните форму: подкова, П образный изгиб, параллельные ветви.
- Проверьте крепление: есть ли резьба, фланец, отверстия под скобы или прижим.
- Посмотрите на выводы: шпильки, клеммы, длина контактных стержней.
- Замерьте расстояние между осями ветвей и общую длину по внешним габаритам.
- Уточните мощность: если на старой детали есть маркировка, она указана в названии.
Пришлите фото старого ТЭНа с линейкой для замера длины ветвей
- Фото старого ТЭНа с линейкой или рулеткой рядом.
- Фото места установки и крепёжных элементов.
- Чертеж с размерами: развернутая длина, межосевое расстояние, шаг изгиба.
- Если деталь цела, приложите схему обвязки или фото контактов.
- Укажите напряжение, на котором работал нагреватель (220В, 380В, другое).
- Для нестандартной среды: сообщите, в какой жидкости или газе будет работать.
Изменим мощность или напряжение подковы под вашу задачу
Делаем по образцу, фото, чертежу. По заказу меняем мощность, напряжение, длину ветвей, межосевое расстояние, материал трубки, тип крепления и выводов. Присылайте старую деталь или её фото с размерами, укажите, что именно требуется изменить.

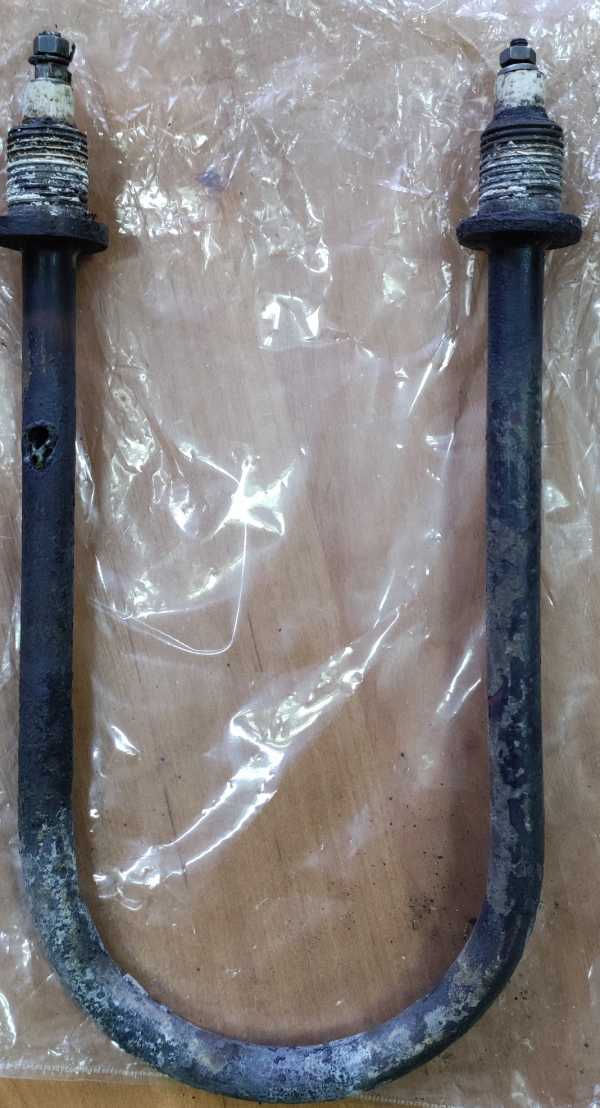

Применение: ТЭН в форме подковы
Такие нагреватели ставят в стиральных машинах, посудомоечных машинах и накопительных водонагревателях (бойлерах). В стиральной машине нагреватель закреплён снизу бака через резиновую манжету. В посудомоечной машине он встроен в проточную часть циркуляционной помпы. В бойлере нагреватель устанавливается в баке через боковой или нижний фланец.
Вопросы
Можно ли сделать такой же ТЭН, но на другое напряжение?
Да, сделаем. Для этого пришлите старое напряжение и новое, которое нужно.
Подойдёт ли этот нагреватель, если у меня другое межосевое расстояние между ветвями?
Да, изменим межосевое расстояние под ваше крепление. Укажите точный размер.
Вы можете сделать трубку из другого материала для моей среды?
Да, по заказу меняем материал трубки. Сообщите, в какой среде работает нагреватель.
Нужна другая длина выводов, чем на образце. Это возможно?
Да, сделаем выводы нужной длины. Приложите фото с замером контактов.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
