Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия этого ТЭН и чего не хватает для изготовления

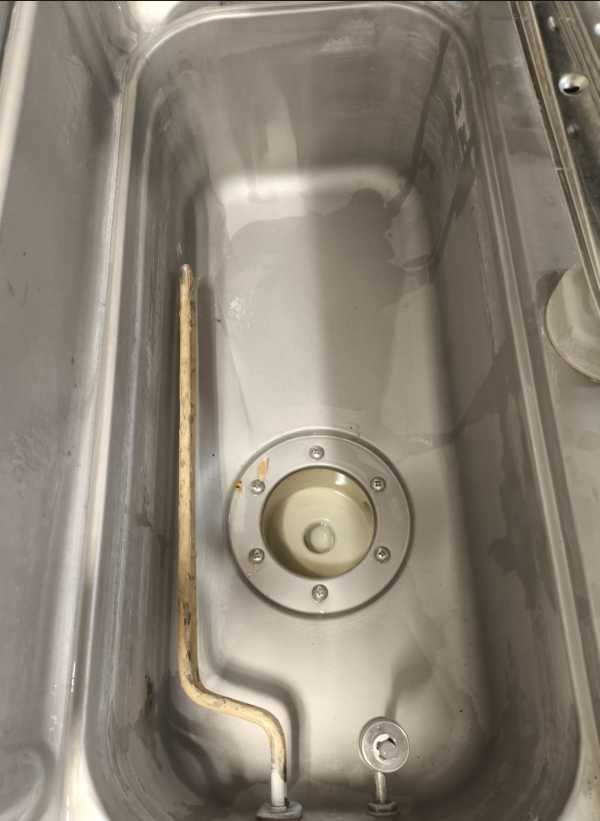

Из названия: мощность 3 кВт, напряжение 22 В, длина около 40 см, среда - вода, применение - посудомоечная машина. Этого достаточно, чтобы понять задачу, но не хватает данных для точного изготовления.
Для запуска в производство нужны:
- Диаметр оболочки (у производителей от 6,5 до 16 мм, по ГОСТ 13268-88)
- Длина холодной зоны (контактного стержня в заделке: буквы A - H по ГОСТу)
- Материал оболочки (медь, латунь, нержавеющая сталь - зависит от pH воды)
- Конфигурация гибки (форма, радиусы изгиба, расположение выводов)
- Тип резьбы штуцера или крепления
Условное обозначение по ГОСТу выглядит так: ТЭН-...А10/3,0Х22 - где зашифрованы длина, диаметр, мощность, среда и напряжение. Без полного кода изготовление возможно только по образцу или чертежу.
---
Среда и материал оболочки: вода, воздух, масло
Этот ТЭН предназначен для нагрева воды. В каталогах у производителей для воды применяют четыре основных материала оболочки:
- Медь или латунь (код среды X, предельная мощность 9 Вт/см²)
- Нержавеющая жаростойкая сталь (код J, до 15 Вт/см², для pH 5 - 7)
- Углеродистая сталь (код P, до 15 Вт/см², для pH 7 - 9)
- Алюминиевые сплавы (код Q, до 9,5 Вт/см²)
По заказу меняем материал оболочки под вашу среду. Ставить ТЭН для воды в масло или воздух нельзя - перегрев и разрушение за несколько минут.
ТЭН для воды не предназначен для работы в масле или воздухе: разная удельная мощность (3,0 Вт/см² для масла, 2,2 Вт/см² для спокойного воздуха) и разный материал оболочки.
---
Форма и гибка: как передать форму и радиус
Делаем по чертежу, эскизу, образцу. Форма может быть любой: U-образная, W-образная, кольцевая, спиральная, с выводами с одной или двух сторон.
Что нужно указать:
- Радиус гибки по центру трубки (минимальный радиус у производителей обычно 3 - 4 диаметра оболочки).
- Расстояние между параллельными участками (шаг).
- Поворот каждого изгиба в градусах.
- Направление выводов (вверх, вниз, в сторону).
По ГОСТу контактный стержень должен стоять на прямом участке: для диаметров 10 - 16 мм не ближе 20 мм от начала изгиба, для меньших диаметров - не ближе 10 мм.
Главное для гибки: точный радиус и расположение холодных зон - ошибка в 2 мм делает ТЭН непригодным.
---
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
Если старый ТЭН сломан, его можно использовать как образец. Снимайте размеры в такой последовательности:
- Развёрнутая длина - распрямите ТЭН по оси трубки от торца одного контактного стержня до торца другого. Это главный размер для расчёта сопротивления спирали. По ГОСТу допуск: до 1000 мм - ±2% (но не более 12 мм), свыше 1000 мм - ±1%.
- Длина холодных зон - расстояние от торца стержня до начала нагреваемой части (активной зоны). У производителей стандартные длины контактного стержня в заделке: 40, 65, 100, 125, 160, 250, 400, 630 мм (буквы A - H по ГОСТ 13268-88).
- Форма после гибки - снимите габаритные размеры в трёх проекциях: высота, ширина, глубина. Отметьте радиусы изгибов и расстояния между осями.
- Диаметр оболочки - измерьте штангенциркулем в трёх местах. Стандартные диаметры: 6,5; 8,0; 8,5; 9,5; 10,0; 13,0; 16,0 мм.
- Резьба штуцера - диаметр, шаг, длина резьбы, тип (наружная/внутренняя).
Развёрнутая длина и холодные зоны - два размера, без которых спираль не рассчитать. Снимайте их аккуратно, с точностью до 1 мм.
Развёрнутая длина - это не габаритная длина, а полная длина трубки от кончика до кончика. Если ТЭН изогнут, распрямите мысленно или измерьте по гибкой линейке.
---
Что прислать
Чтобы мы изготовили ТЭН по вашему заказу, достаточно одного из вариантов:
- Чертёж с указанием всех размеров (развёрнутая длина, холодные зоны, радиусы, диаметр, резьба, напряжение, мощность)
- Эскиз от руки с проставленными цифрами
- Старый ТЭН целиком (даже сгоревший) - по нему снимем все размеры и повторим форму
Делаем по чертежу, эскизу, образцу. Если нужна другая резьба или другой материал - это меняется по заказу.
---
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где элемент монтируется в бак через фланец или резьбовую втулку, а также в проточных водонагревателях, где он расположен в небольшой цилиндрической камере на пути воды. Кроме того, нагреватель используется в посудомоечных машинах, где встроен в проточную часть циркуляционной помпы, и в стиральных машинах, где закреплён снизу бака через резиновую манжету.
Вопросы
Можно ли другую резьбу штуцера?
Да, по заказу меняем тип, диаметр и шаг резьбы под ваше крепление.
Можно ли сделать по старому образцу без маркировки?
Да, принимаем старый ТЭН как образец - снимем все размеры и изготовим точную копию.
Можно ли нержавейку?
Да, для воды с pH 5 - 7 применяем нержавеющую жаростойкую сталь (код J по ГОСТу, предельная мощность 15 Вт/см²).
Как измерить развёрнутую длину?
Если ТЭН прямой - измерьте расстояние между концами стержней. Если изогнут - используйте гибкую рулетку вдоль оси трубки или распрямите кусок мягкой проволоки по форме трубки, затем измерьте проволоку.
