Блочный трубчатый электронагреватель

Блочный трубчатый электронагреватель со спиральной рабочей частью применяют в компактных воздухонагревателях, сушильных камерах, термошкафах и малогабаритном технологическом оборудовании. Конструкция рассчитана на установку в корпус агрегата через фланец, нагревает воздушный поток или газовую среду до 250-400 °C в зависимости от режима и обдува.

Спиральный элемент на металлическом сердечнике обеспечивает большую длину нагрева в небольшом габарите, что удобно в настенных и шкафных обогревателях, в сушильных отсеках упаковочных машин, лабораторных печках, термостабилизирующих модулях. Фланцевое крепление с одним установочным отверстием упрощает монтаж в стенку корпуса, воздуховода или распределительной камеры.

Корпус спирали, как правило, из нержавеющей стали AISI 304 или аналогичной, что позволяет работать во влажном и запыленном воздухе. Внутри классическая никель-хромовая спираль в магнезиальной засыпке с высокой теплопроводностью и электроизоляцией. Рабочий диапазон мощности таких блоков обычно 0,5-3 кВт, напряжение питания 220 или 380 В, длина нагревательной части порядка 120-200 мм, диаметр спирали 15-25 мм.

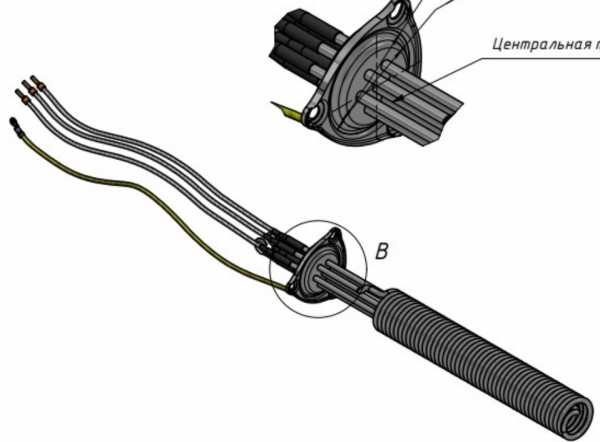

На фланце выведены три контактных стержня с изоляторами и подводящими проводами, что позволяет собирать разные схемы подключения: однофазное, треугольник или звезда для трехфазных сетей, в зависимости от исполнения. Концы выводов зачищены под клеммную колодку или опрессовку наконечниками. Изготавливаем блочные ТЭНы такого типа по чертежу или образцу за 3 дня от 1 штуки, с подбором мощности, напряжения и геометрии под конкретный воздухонагреватель.
