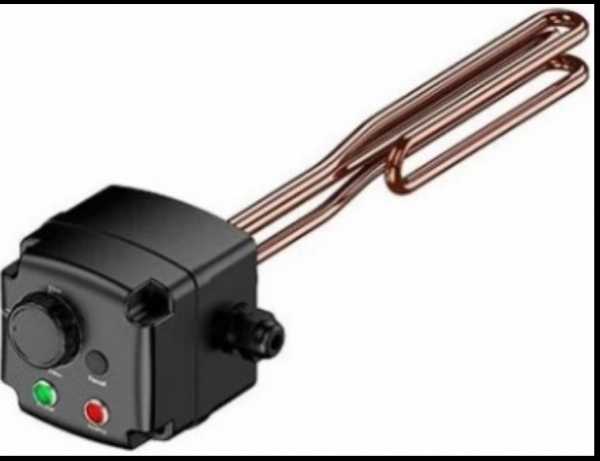

ТЭН муфтовый 6 кВт 1″ 1/2 TERMICA 230/400

Что известно из названия и чего не хватает для изготовления

В названии указаны: мощность 6 кВт, муфтовый тип с резьбой штуцера 1″ 1/2, рабочее напряжение 230/400 В (можно подключать как на 220 В, так и на 380 В при сборке в звезду/треугольник) и бренд TERMICA. Это уже даёт отправную точку.

Чего нет в названии и что обязательно потребуется для точного повторения:

• Развёрнутая длина трубки (от края до края в разогнутом виде)
• Диаметр оболочки (у производителей встречается от 6,5 до 16 мм)
• Длина холодных зон (расстояние от конца трубки до начала греющей части)
• Форма после гибки (прямой, U-образный, «тройка», W и т.д.)
• Среда, в которой работал нагреватель (вода, воздух, масло)
• Материал оболочки (сталь, нержавейка, медь)

Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки

1. Развёрнутая длина - разогните старый ТЭН (если он был изогнут) и измерьте общую длину трубки от одного торца до другого штангенциркулем или рулеткой. Допуск по ГОСТ 13268-88: ±2% для длины до 1000 мм, ±1% для более длинных.
2. Холодные зоны - измерьте расстояние от каждого конца трубки до места, где начинается нагрев (обычно это граница засыпки наполнителя). Стандартные длины холодных зон по буквенному коду: A=40 мм, B=65 мм, C=100 мм, D=125 мм, E=160 мм.
3. Форма после гибки - нарисуйте от руки профиль старого ТЭН (или просто сфотографируйте с линейкой рядом): расстояния между осями параллельных веток, радиусы изгибов. Убедитесь, что контактные стержни находятся на прямых участках - это обязательное требование производителей.

Развёрнутая длина - это базовая цифра для расчёта. Без неё изготовление займёт на 2-3 дня дольше.

Крепление: штуцер, гайка, фланец, межосевое

Название сообщает муфтовый ТЭН с резьбой 1″ 1/2. Это означает, что на одном из концов (или на обоих) наварена муфта с внутренней резьбой 1,5 дюйма - для вкручивания в стенку бака. Однако для точного повторения нужно уточнить:

• Высота штуцера (сколько миллиметров от края муфты до трубки)
• Размер под ключ (обычно шестигранник под рожковый ключ)
• Есть ли дополнительная гайка снаружи (для фиксации)

Если у старого ТЭН крепление было фланцевое (круглая пластина с отверстиями под болты) или с разъёмной гайкой - сообщите межосевое расстояние между отверстиями и их диаметр.

Среда и материал оболочки: вода, воздух, масло

Материал оболочки и предельная удельная мощность напрямую зависят от нагреваемой среды. По стандарту ГОСТ 13268-88 применяют:

• Для воды (pH 5-9) - код X, медь или латунь, допускается до 9,0 Вт/см²
• Для воды со слабыми кислотами - код J, нержавеющая сталь, до 15,0 Вт/см²
• Для масел и жиров - код Z, углеродистая сталь, до 3,0 Вт/см²
• Для спокойного воздуха до 450°C - код S, углеродистая сталь, 2,2 Вт/см²

Если старый ТЭН стоял в воде, а вы хотите поставить в масло - потребуется заменить материал оболочки и изменить мощность (иначе перегрев и разрушение). По заказу меняем материал трубки и внутреннюю спираль.

Среда определяет материал. Без неё мы не сможем назначить безопасный режим работы.

Что прислать

Чтобы мы сделали точную копию без маркировки, пришлите:

• Эскиз с указанием развёрнутой длины, холодных зон и формы гибки
• Фото старого ТЭН с линейкой рядом (вид сбоку и с торца)
• Сведения о нагреваемой среде (вода, масло, воздух, их температура)
• Если есть - диаметр оболочки (штангенциркулем)

Делаем по чертежу, эскизу, образцу. По заказу меняем длину холодных зон, диаметр и материал оболочки.

Где применяют такие нагреватели

Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях и стиральных машинах. В бойлере ТЭН устанавливается в баке через боковой или нижний фланец либо через резьбовую втулку. В проточном водонагревателе он находится в небольшой цилиндрической камере нагрева внутри корпуса, сразу на пути воды. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету прижимной скобой.
