Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | в этом товаре U-образная; меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Сверьте U образный изгиб и два плеча ТЭН водяного
- Сравните форму: U образный изгиб, два плеча.
- Проверьте тип крепления: есть ли на одной из сторон резьба, фланец, отверстие под хомут или свободный вывод.
- Уточните длину трубки по прямой части и по огибу (от края до края).
- Сверьте мощность и напряжение, указанные на старой детали. Маркировка должна совпадать с вашими требованиями к среде нагрева.
- Посмотрите на материал оболочки: сталь, нержавейка или другой сплав. Это влияет на стойкость в вашей жидкости.

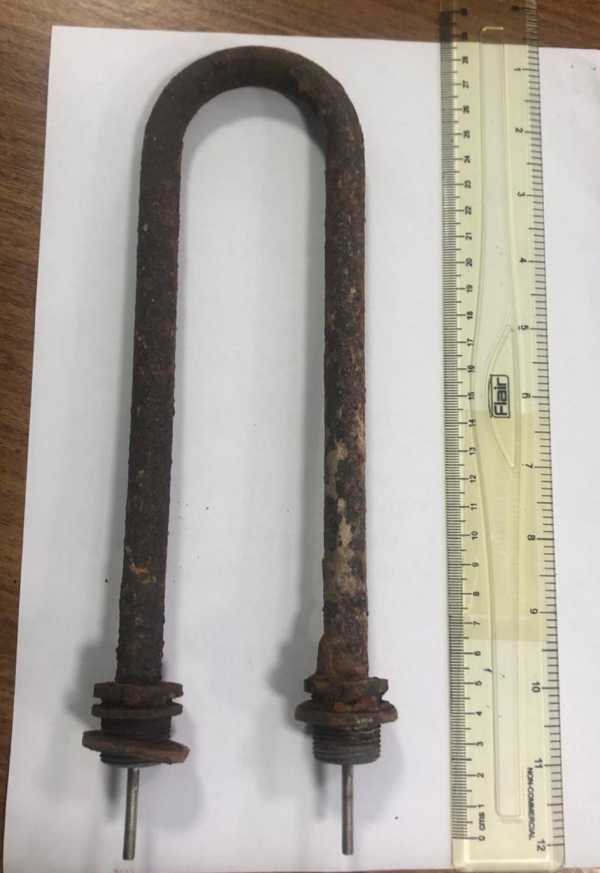

Пришлите фото водяного ТЭН с линейкой вдоль трубки для расчёта
- Фото старого ТЭН с линейкой вдоль трубки. Важно видеть изгиб и крепление.
- Фото шильдика или маркировки, если она сохранилась.
- Укажите рабочую среду: вода, масло, антифриз, пар, химический раствор.
- Сообщите напряжение сети, под которое будет подключаться нагреватель (220 В, 380 В, иное).
- Если ТЭН был в бойлере, котле или промышленной установке, напишите модель оборудования.
- Пришлите размер посадочного места: диаметр отверстия, шаг резьбы, расстояние между осями крепления.
Изменим длину трубки, мощность и напряжение U образного водяного ТЭН
Делаем по образцу, фото или чертежу. По заказу меняем длину трубки, мощность, напряжение, тип крепления, материал оболочки. Для расчёта новой детали достаточно прислать те же данные, что для точной копии, и указать, что именно нужно изменить.
Где ставят трубчатые ТЭН
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях и стиральных машинах. В бойлере элемент устанавливают в баке через боковой или нижний фланец. В стиральной машине нагреватель закреплён снизу бака через резиновую манжету.
Вопросы
Можно ли сделать такой же ТЭН, но с другим напряжением?
Да. Пришлите фото старого образца и укажите нужное напряжение. Мы пересчитаем мощность под вашу сеть.
Подойдёт ли этот U образный нагреватель в мою старую резьбу, если шаг другой?
Если шаг или диаметр не совпадают, мы изготовим крепление под вашу резьбу. Приложите чертёж или фото резьбового отверстия.
У меня агрессивная среда (кислота, щёлочь). Вы можете сделать ТЭН из другого сплава?
Да. Сообщите состав среды и температуру. Подберём и изготовим оболочку из стойкого материала.
Нужно изменить длину прямого участка, но оставить ту же мощность. Это возможно?
Да, сделаем по вашим размерам. Пришлите фото с указанием требуемой длины и, если возможно, чертёж посадочного места.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
