Характеристики
| Обозначение | ТЭН 164-13/4,0 О 220 |
|---|---|
| Назначение | Тепловая завеса RM-1220-3D-Y |
| Мощность | 4,0 кВт |
| Напряжение | 220 В |
| Код среды | О |
Где применяется и в каком оборудовании
ТЭН для тепловой завесы RM-1220-3D-Y работает в составе завесы: вентилятор затягивает воздух через перфорированную переднюю решётку, воздух проходит через ряд оребрённых нагревателей и выходит через регулируемое сопло завесы.
Такой же ТЭН для калорифера применяется в канальных нагревателях и воздухонагревателях с принудительным обдувом. У производителей канальных нагревателей МАКСАЭРО ЭНК и DRE используются оребрённые ТЭН из нержавеющей стали.
- Тепловые завесы с вентилятором
- Канальные нагреватели круглого сечения
- Электроконвекторы с принудительным обдувом
Почему перегорает ТЭН в завесе: вентилятор, пыль, перегрев
ТЭН оребренный для тепловой завесы перегорает, когда нарушается теплоотвод. Вентилятор не даёт нужного расхода воздуха, пыль забивает оребрение, тепловая защита не срабатывает, и спираль перегревается.
По ГОСТ 13268-88 код О требует движущийся воздух от 6 м/с. У производителей воздухонагревателей DRE минимальная скорость воздуха через нагреватель: не менее 1 м/с; это требование указано в документации для защиты от перегрева.
Тепловая защита с ручным ресетом отключает нагрев при перегреве; авторесет может включить повторно после остывания. Если нет задержки отключения вентилятора, остаточное тепло догревает ТЭН.
Как подобрать замену
Для замены нужен ТЭНР с той же мощностью, напряжением и геометрией. Проверьте развёрнутую длину, форму, расстояние между выводами и тип крепления. Замена ТЭН в калорифере требует точного совпадения длины и крепления.
По заказу делаем оребрённые ТЭН по размерам заказчика: длина, форма, мощность, напряжение и крепление. Оребрение: из углеродистой или нержавеющей стали, форма: прямая или U-образная, крепление: штуцер с гайкой или фланец.
- Мощность и напряжение
- Развёрнутая длина и форма
- Крепление: штуцер, резьба, фланец
- Материал оребрения
Требования к обдуву и режимы работы
У производителей тепловых завес монтаж горизонтально над проёмом, максимальная высота установки 2,0 м, вертикальный монтаж не допускается. Режимы работы: периодический и непрерывный.
Для канальных нагревателей МАКСАЭРО ЭНК минимальный расход воздуха по диаметру канала: 50 м³/ч (D100), 90 м³/ч (D125), 150 м³/ч (D160), 230 м³/ч (D200), 350 м³/ч (D250), 560 м³/ч (D315), 740 м³/ч (D355), 900 м³/ч (D400).
Запрещено применять тепловые завесы во взрывоопасных помещениях, в среде с биологически активной, пыльной или коррозионной атмосферой, при относительной влажности выше 80%.
Что прислать для расчёта
Для расчёта пришлите развёрнутую длину и форму (прямой, U-образный), расстояние между выводами, мощность, напряжение, крепление и материал оребрения.
Укажите, есть ли обдув вентилятором и температура воздуха. Если известен расход воздуха в м³/ч - добавьте его. Можно прислать модель оборудования или фото старого ТЭН с маркировкой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот ТЭН к моему оборудованию?
ТЭН 164-13/4,0 О 220 предназначен для тепловой завесы RM-1220-3D-Y. Для других моделей сверьте мощность, напряжение, развёрнутую длину, форму и крепление. При отсутствии маркировки пришлите фото старого нагревателя.
Нужен ли обдув вентилятором?
Да. По ГОСТ 13268-88 код О требует движущийся воздух от 6 м/с. У производителей воздухонагревателей минимальная скорость воздуха указывается в документации, например 1 м/с для DRE; без обдува ТЭН перегревается.
Можно ли сделать другую длину или крепление?
По заказу делаем оребрённые ТЭН по размерам заказчика: длина, форма, мощность, напряжение и крепление. Возможно оребрение из углеродистой или нержавеющей стали, прямое или U-образное исполнение, крепление штуцером с гайкой или на фланце.
Как проверить старый ТЭН?

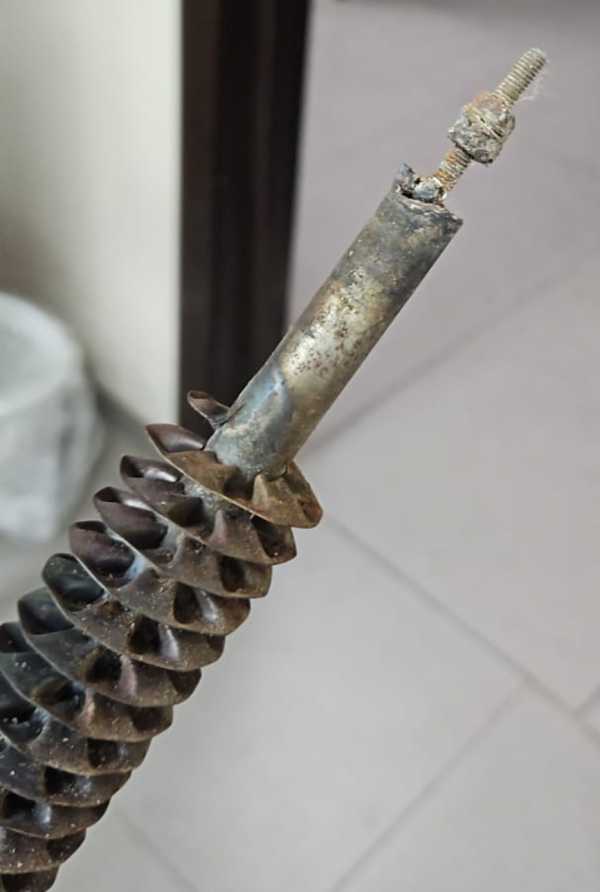

Снимите старый ТЭН, сфотографируйте маркировку и измерьте геометрию: развёрнутую длину, расстояние между выводами, крепление. Сверьте мощность и напряжение по названию.
Что прислать для расчёта?
Пришлите развёрнутую длину и форму, расстояние между выводами, мощность, напряжение, тип крепления, материал оребрения, наличие обдува и температуру воздуха. Если старого нагревателя нет - модель оборудования или фото с маркировкой.
Почему перегорает ТЭН в завесе: вентилятор, пыль, перегрев?
Перегорание вызывают недостаточный расход воздуха, загрязнённое оребрение и отказ тепловой защиты. Вентилятор должен давать обдув, пыль нужно удалять, а тепловая защита с ручным ресетом должна отключать нагрев при перегреве.
