Тэн патронного типа

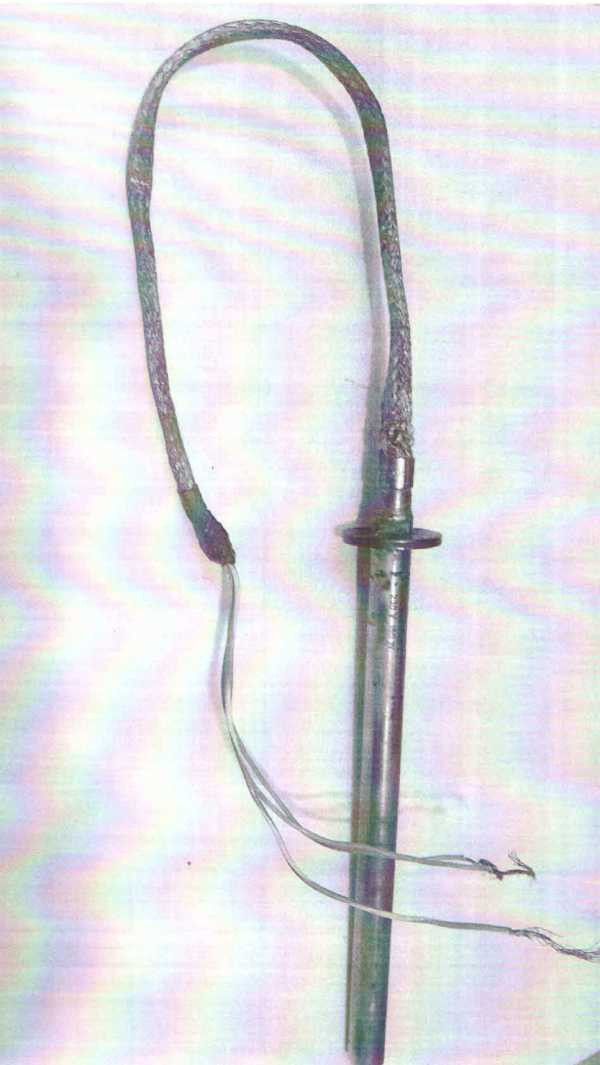

ТЭН патронного типа ставится в глухие отверстия пресс-форм, литейной оснастки, плит нагрева, штампов и технологических блоков, где нужен локальный нагрев металла. По фото это прямой патронный нагреватель с цилиндрической оболочкой, упорным фланцем-тарелкой и гибкими токоподводящими проводами, выведенными через термостойкий рукав.

Корпус таких ТЭНов обычно выполняют из нержавеющей или жаростойкой стали. Внутри находится нихромовая спираль, изолированная уплотнённым электротехническим наполнителем на основе периклаза. Конструкция рассчитана на плотную посадку в посадочное отверстие, за счёт чего тепло передаётся через стенку корпуса по всей длине нагревательной зоны. У патронного исполнения нет изгибов, а выводы находятся с одного конца, что удобно при монтаже в ограниченном пространстве.

Такие нагреватели применяют в пресс-формах для литья пластмасс, в упаковочном и термопластическом оборудовании, в штампах, формующих плитах и узлах нагрева промышленной оснастки. Диаметр корпуса у подобных моделей обычно 8-12 мм, длина рабочей части 200-300 мм, по исполнению встречаются варианты на 220 В и на заказ по чертежу. Для стабильной работы важны точный диаметр посадки, равномерный контакт по поверхности и правильный отвод нагретой зоны от клеммной части.
