Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить со своим: проверьте форму, крепление, выводы, длину, мощность
- Сравните общую длину блока (расстояние между крайними точками корпуса) и длину каждой нагревательной трубки.
- Проверьте тип и размер крепления: резьба, фланец, приварные элементы, хомут или свободная установка.
- Уточните расположение и длину выводов (контактов) и их количество.
- Посмотрите на конфигурацию: прямые трубки, изогнутые, плоский блок, количество трубок и шаг между ними.
- Сверьте мощность (кВт) и напряжение (В), указанные на старой детали или в документации.
Что прислать именно для этого товара
- Фото старого блока с разных сторон: общий вид, крепление, выводы, маркировка.
- Фото или эскиз посадочного места в оборудовании (фланец, отверстия, приварные шпильки).
- Чертеж или схема с размерами: длина, ширина, высота, диаметр трубок, расстояние между трубками.
- Рабочие параметры: напряжение, мощность, количество фаз.
- Если есть, образец старого блока (или его часть) для точного воспроизведения.
Если нужен не точно такой же
Мы делаем по образцу, фото, чертежу. По заказу меняем напряжение, мощность, длину трубок, тип и расположение крепежа, материал оболочки под вашу среду. Также можем изменить количество трубок в блоке или форму (прямые, изогнутые, плоские).
Где применяют такие нагреватели

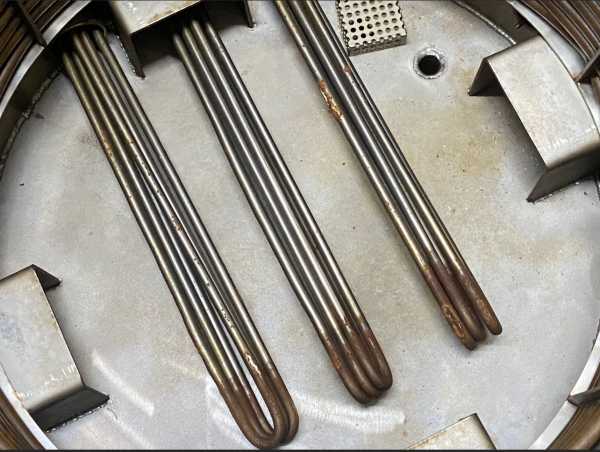

Такие нагреватели ставят в твердотопливные котлы (в качестве догрева или ТЭН-вставки) и в промышленные электрокотлы отопления. В твердотопливном котле блок ТЭН монтируется в штатную бобышку или в обвязку. В промышленном электрокотле он находится в герметичной оболочке внутри корпуса. Также блок ТЭН используется в ваннах длительной пастеризации молока, где нагревает воду в водяной рубашке.
Вопросы
Можно ли сделать блок на другое напряжение, например 380 В вместо 220 В?
Да, сделаем. Для этого пришлите фото старого блока и укажите требуемое напряжение и мощность.
Подойдет ли этот блок, если у меня другое крепление (не резьба, а фланец)?
Да, сделаем с вашим типом крепежа. Пришлите фото фланца и размеры отверстий.
Можно ли увеличить длину трубок, чтобы блок встал в другой корпус?
Да, сделаем нужную длину. Приложите эскиз корпуса с указанием внутреннего размера.
Сделаете блок из другого материала, если среда агрессивная?
Да, закажем материал под вашу среду. Укажите тип среды и рабочую температуру.
Порядок заказа
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
