Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2,3 кВт; можно меньше или больше, примерно от 1,4 кВт до 3,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 230 В; можно на 220 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что даёт название и что нужно для заказа

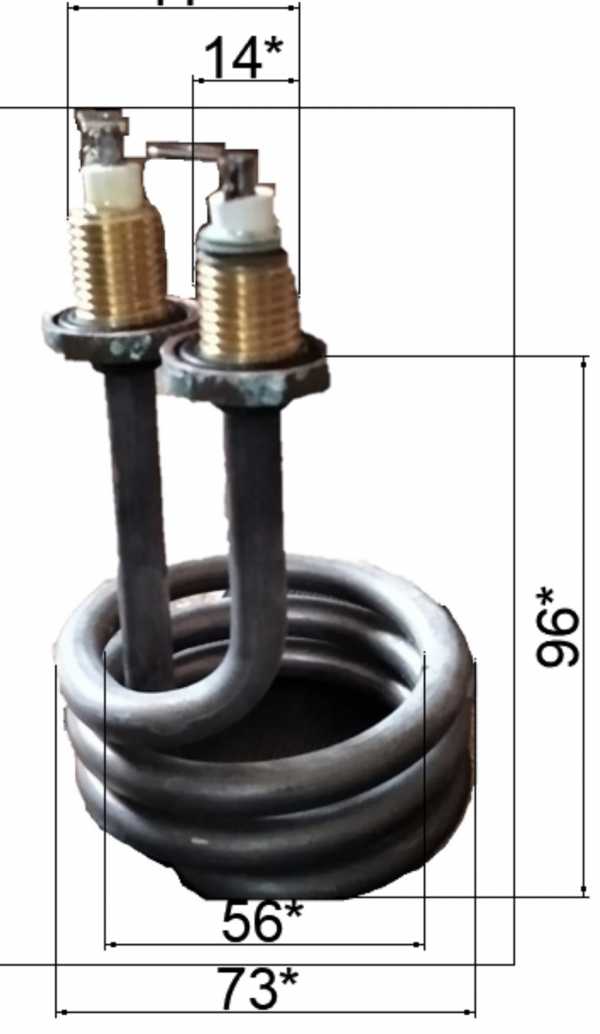

Из названия «ТЭН 230В, 2300Вт» известна электрическая часть: мощность 2,3 кВт, напряжение 230 В. Расчётный ток - 10 А, сопротивление - 23 Ом.
Для изготовления этого мало. Нужна геометрия старого нагревателя: длина, форма, тип крепления.
Название - это электрический паспорт. Геометрию снимаем со старой детали.
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма
Главный размер - развёрнутая длина трубки до гибки. От неё зависит сопротивление спирали.
- Проложите по осевой линии ТЭН нерастяжимый шнур. Измерьте его длину - это развёрнутая длина.
- Отметьте длину холодных зон (концевые прямые участки, где нет нагрева). Контактные стержни должны выходить только на прямом участке, не ближе 20 мм от изгиба.
- Зарисуйте форму или сфотографируйте ТЭН с линейкой.
Не выпрямляйте старый ТЭН - треснет наполнитель и изоляция.
Развёрнутая длина - длина заготовки, из которой гнут ТЭН.
Проверка мультиметром: сопротивление 23 Ом
Сопротивление исправной спирали для этого ТЭН - 23 Ом.
- Показание 23 Ом ± 5% - спираль цела.
- Показание «0» или «бесконечность» - короткое замыкание или обрыв спирали.
- Проверьте сопротивление изоляции между контактным стержнем и оболочкой (норма - от 0,5 МОм).
Норма рабочего сопротивления для этого ТЭН - 23 Ом.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Крепление: штуцер, гайка, фланец, межосевое
Как крепится старый ТЭН? От этого зависит присоединительный узел.
- Штуцер с резьбой (укажите диаметр и шаг резьбы, например, M14x1,5).
- Гайка (размер под ключ).
- Фланец (диаметр и расположение отверстий).
- Для изогнутых ТЭН укажите межосевое расстояние между параллельными трубками.
Тип крепления и межосевое расстояние - обязательные размеры для заказа.
Что прислать для изготовления
Чтобы сделать точную копию, пришлите один из вариантов:
- Образец старого ТЭН (самый точный способ для повторения гибки).
- Эскиз с размерами: развёрнутая длина, холодные зоны, форма, тип крепления, диаметр трубки.
- Фото с линейкой с нескольких ракурсов.
По заказу меняем материал оболочки, длину холодной зоны, тип и размер крепления.
Образец или эскиз с размерами - основа для точного заказа.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях, стиральных и посудомоечных машинах. В бойлере нагреватель размещён в баке, в проточном водонагревателе - в небольшой цилиндрической камере нагрева, в стиральной машине он закреплён снизу бака, а в посудомоечной встроен в проточную часть циркуляционной помпы.
Вопросы
Можно ли сделать другую резьбу штуцера?
Да. По заказу меняем резьбу штуцера. Укажите нужный диаметр и шаг резьбы.
Можно ли сделать ТЭН из нержавейки?
Да. По заказу меняем материал оболочки на нержавеющую сталь. У производителей это стандартная опция.
Можно ли поставить этот ТЭН в другую среду, например, не в воду, а в масло?
Возможна смена среды, но требуется пересчёт удельной поверхностной мощности. В каталогах производителей мощность привязана к среде.
Как точно измерить развёрнутую длину?
Проложите по осевой линии ТЭН нерастяжимый шнур и измерьте его. Или сложите длины всех прямых участков и дуг. Это длина заготовки до гибки.
