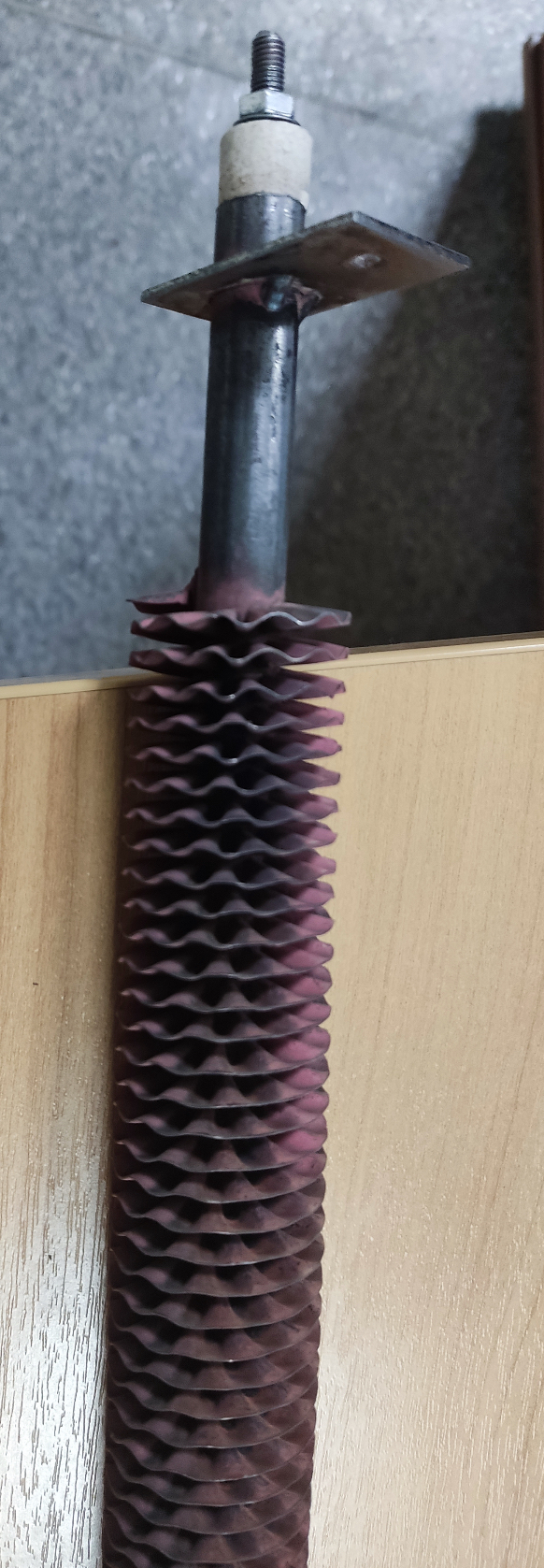

Оребрённый ТЭН: повтор или изменения
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по вашему калориферу, снимаем со старого ТЭН |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U или W |
| Оболочка | чёрная сталь или нержавеющая |
| Работа | только в воздухе при обдуве вентилятором |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Как сверить с вашей деталью
- Форма и геометрия: сравните изгиб, расположение контактных стержней и общую конфигурацию корпуса.
- Крепление: проверьте тип и размеры установочных элементов (фланец, гайка, резьба, скоба).
- Выводы: уточните длину и направление контактных стержней, наличие или отсутствие гильзы под термостат.
- Габаритная длина: измерьте расстояние между крайними точками корпуса (без учёта выводов).
- Мощность и напряжение: эти данные указаны на маркировке старого ТЭНа.
Что прислать для заказа по образцу
- Старую деталь или её качественные фото с двух ракурсов (общий вид и крупный план крепления).
- Размеры: общая длина, длина корпуса, расстояние между центрами крепления, диаметр трубки.
- Напряжение и мощность с маркировки, если они читаемы.
- Условия работы: температура воздуха, наличие обдува, есть ли пыль или влага.
- Если крепление нестандартное - фото посадочного места в оборудовании.
- Чертеж или эскиз с размерами, если деталь утеряна.
Как заказать
- Пришлите, что есть: фото или видео старого нагревателя, размеры, маркировку, чертёж или эскиз от руки. Напишите, где он работал, какие нужны характеристики и как будет работать новый.
- Старый нагреватель можно прислать как образец любым удобным способом.
- Посчитаем цену и срок. Срок зависит от модели, количества, расстояния до вас и загрузки производства. Если нужно срочно, сделаем быстрее за доплату.
- Изготовим и отправим.
Делаем от 1 штуки. Работаем с частными лицами и организациями. Если заказ выполнен неверно по нашей вине, заменим нагреватель. На изделия даём гарантию.
Если нужен не точно такой же
Делаем по образцу, фото или чертежу - изменяем длину, мощность, напряжение, форму и тип крепления под вашу задачу. По заказу меняем материал оболочки для работы в агрессивной среде или при высокой температуре.
Где применяют оребрённые ТЭНы
Такие нагреватели ставят в конвекторах, где они располагаются на пути воздушного потока между нижним воздухозаборником и верхней решёткой. В электрокалориферах приточных вентиляционных установок оребрённый трубчатый нагреватель монтируется в воздуховоде или корпусе калорифера и обдувается осевым или канальным вентилятором. В расстоечных шкафах нагреватель используется для горячего воздуха камеры, а также для подогрева воды в ванночке для поддержания влажности.
Вопросы
Можно ли сделать ТЭН на другое напряжение (например, 380 В вместо 220 В)?
Да, сделаем. Пришлите требуемое напряжение и мощность, а также фото или чертёж вашей детали.
Подойдёт ли этот ТЭН, если у меня другое крепление (резьба другого диаметра или другой фланец)?
Да, сделаем под ваше крепление. Приложите фото посадочного места или образец крепежа.
Возможно ли увеличить длину корпуса на 20 мм для моего оборудования?
Да, по заказу меняем длину и форму. Пришлите чертёж или эскиз с новыми размерами.
Сделаете ТЭН из нержавейки для работы в агрессивной среде?
Да, по заказу меняем материал оболочки. Укажите тип среды и температуру, приложите фото старой детали.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
