Что следует из маркировки
Запас до предела ГОСТ 13268-88 для этой среды: 3 %.
По маркировке повторим точно
Маркировка задаёт размеры и мощность полностью, поэтому такой же ТЭН делаем без образца. Что в ней указано и что можно поменять:
| Длина | в этом товаре 3400 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | в этом товаре 10 мм; можно 9,5, 11 мм |
| Мощность | в этом товаре 5 кВт; можно меньше или больше, примерно от 3 кВт до 7 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | в этом товаре круглая (кольцо, спираль); меняем длину, межосевое расстояние и радиус гиба |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Холодная зона | в этом товаре 65 мм; можно 40 мм или 100 мм по ГОСТ 13268-88 |
| Оболочка | для воздуха: чёрная сталь при умеренной температуре оболочки, нержавеющая или жаропрочная сталь при высокой |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Маркировка: активная длина 3270 мм и код T

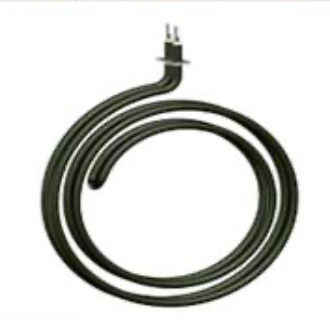

В обозначении B указывает код контактного стержня, 10 относится к диаметру оболочки, 5,0 к мощности в кВт, T к среде, 220 к напряжению. 340 здесь не трактуем как размер. Форма исполнения обозначена словом «спираль».
- Активная длина по расчёту: 3270 мм.
- Удельная нагрузка: 4,87 Вт/см² на площади 1027 см².
- Для кода T в каталогах указывают спокойный воздух и газы свыше 450 °C; предельная нагрузка для этого кода составляет 5,0 Вт/см².
Код T задаёт назначение по среде, а не только форму ТЭНа.
Код T и оболочка: при другой среде нужна проверка
Для кода T в каталогах рекомендуют оболочку из нержавеющей жаропрочной стали. Для воды, масел или другой среды предусмотрены иные коды, материалы и допустимые нагрузки.
Не выбирайте ТЭН для другой среды только по совпадению размеров: исполнение нужно согласовать с условиями работы.
Мультиметр: ожидаемое сопротивление 9,7 Ом
- Отключите ТЭН от питания.
- Переведите мультиметр в режим измерения сопротивления и коснитесь щупами контактных выводов.
- Сравните показание с расчётным значением: 9,7 Ом.
Та же длина: что можно изменить
По заказу меняем форму гиба, резьбу штуцера и исполнение контактного стержня. Напряжение тоже можно согласовать отдельно: при изменении электрических параметров нужно проверить соответствие подключения и мощности.
Для подбора: пришлите чертёж или образец
Делаем по чертежу, эскизу, образцу. Приложите маркировку и укажите среду, напряжение, форму гиба и параметры присоединения, которые должны совпасть.
Где применяют такие нагреватели
Такие нагреватели ставят в духовых шкафах, мини-печах и хлебопечках. В духовом шкафу элемент располагается на задней или боковых стенках камеры сверху и снизу. В мини-печи открытые ТЭН находятся сверху и снизу камеры и включаются раздельно или вместе. В хлебопечке спиральный элемент устанавливается вокруг или под съёмным ведром для выпечки.
Вопросы
Можно ли другую форму гиба?
Да, форму гиба можно согласовать по чертежу, эскизу или образцу.
Можно ли с другой резьбой штуцера?
Да, по заказу меняем резьбу штуцера. Укажите нужное исполнение на чертеже или эскизе.
Какая длина контактного стержня бывает?
В обозначении этого ТЭНа код B соответствует 65 мм. В таблице ГОСТ также приведены варианты от 40 до 630 мм.
Можно ли на другое напряжение?
Возможность исполнения на другое напряжение согласуется отдельно. Сообщите требуемое напряжение и условия подключения.
