Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 10 кВт; можно меньше или больше, примерно от 6 кВт до 14 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Штуцер | в этом товаре G1/2; можно G1 или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что скрывает название «Тэн 220 E13/10, 0J380U(100), Шт G1/2, Шп. M5 10 кВт»
По названию мы уже знаем главное: 10 кВт - это ваша мощность. Напряжение 220 В указано прямо. Резьба штуцера G1/2 и шпилька M5 - это стандарт. А вот чего в названии нет - диаметра оболочки, развёрнутой длины, материала трубки и формы гибки. Без этих данных изготовить точную копию нельзя.
Что есть: мощность, напряжение, тип крепления. Чего нет: размеры старого ТЭН, форма, материал.
Форма и гибка: как передать радиус
У этого ТЭН форма изогнутая - иначе бы в названии стояло «прямой». Чтобы повторить изгиб, нужен эскиз или образец. Укажите радиусы сгибов и расстояния между осями прямых участков. Достаточно нарисовать от руки с цифрами или сфотографировать старый ТЭН рядом с линейкой.
10 кВт - мощность, которая требует точного совпадения активной длины и диаметра, иначе перегрев или недогрев.
Крепление: штуцер G1/2, гайка, фланец
Ваш ТЭН идёт со штуцером G1/2 и шпилькой M5. Это резьбовое крепление под гайку или直接在 отверстие. Никакого фланца или межосевого расстояния в названии нет - значит, крепление одиночное, осевое. Делаем по чертежу, эскизу, образцу. По заказу меняем резьбу штуцера, если нужно - но тогда меняется и маркировка.
Внимание: штуцер G1/2 и шпилька M5 - разные элементы. Штуцер вкручивается в корпус, шпилька - для подключения провода.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Как снять размеры со старого ТЭН
- Развёрнутая длина: полностью выпрямите старый ТЭН (осторожно, не повредив оболочку) или измерьте по внешней стороне изгиба, сложив все прямые участки и дуги. Допуск по ГОСТ - ±2% до 1000 мм, ±1% свыше.
- Холодные зоны: длина неизогнутых концов от штуцера до начала активной части. У производителей в каталогах холодные зоны кодируются буквами (A=40 мм, B=65 мм и т.д.) - в вашем названии буквенного кода нет, значит, измеряйте сами.
- Форма после гибки: сфотографируйте с двух ракурсов, приложив линейку. Замерьте расстояния между осями параллельных участков и радиусы закруглений.
Развёрнутая длина - главный размер. Без неё мы не рассчитаем активную длину и мощность.
Что прислать
Чтобы мы изготовили точную замену, пришлите:

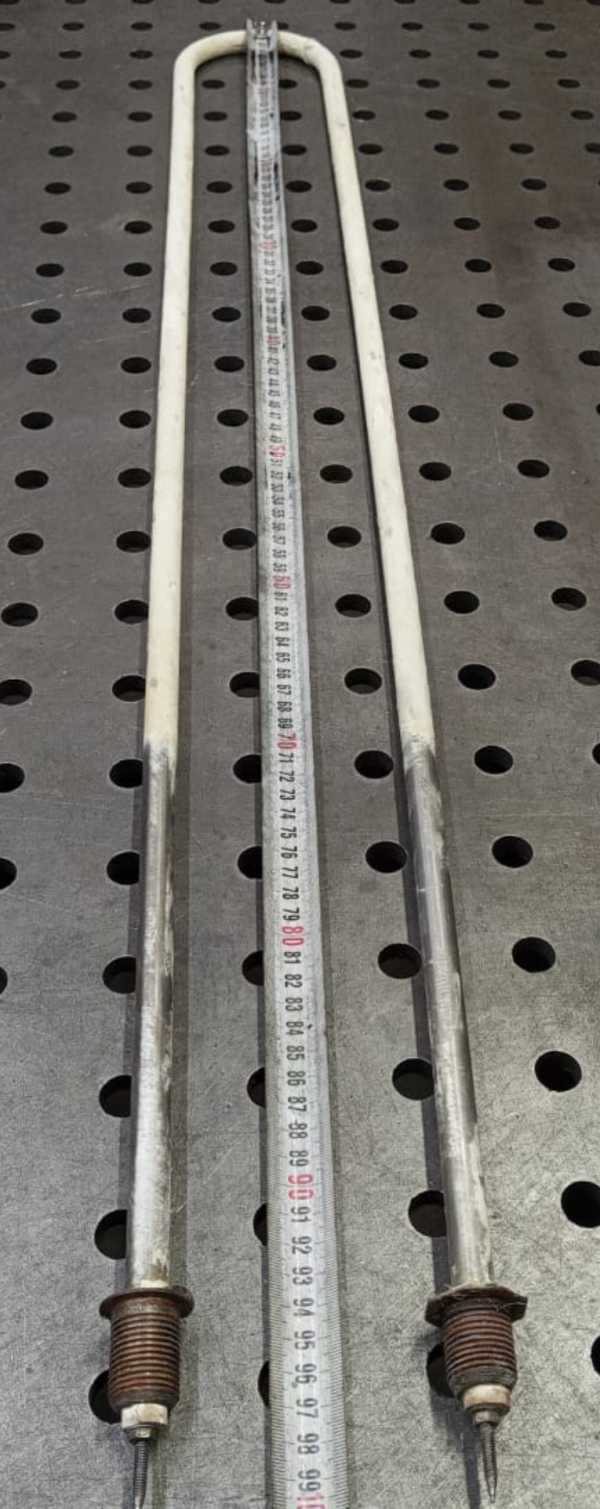

- Фото старого ТЭН с линейкой
- Эскиз от руки с размерами: развёрнутая длина, длина холодных зон, радиусы изгибов, межосевые расстояния
- Укажите материал оболочки, если знаете (сталь, нержавейка, медь)
- Напишите, для какой среды ТЭН (вода, масло, воздух)
Делаем по чертежу, эскизу, образцу. По заказу меняем материал оболочки, резьбу штуцера, длину шпильки.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), проточных водонагревателях и стиральных машинах. В бойлерах нагреватель монтируется в бак через фланец или резьбовую втулку. В проточных водонагревателях элемент располагается в цилиндрической камере нагрева внутри корпуса. В стиральных машинах нагреватель закрепляется снизу бака через резиновую манжету.
Вопросы
Можно ли сделать на другое напряжение, например 380 В?
Да, по заказу меняем напряжение. Но тогда изменится сопротивление спирали, а значит, и маркировка - будет другой ТЭН.
Как измерить развёрнутую длину, если ТЭН уже сломан и погнут?
Аккуратно выпрямите трубку плоскогубцами (не повредив оболочку) и измерьте рулеткой от кончика одного контактного стержня до другого.
Можно ли заказать с другой резьбой штуцера, не G1/2?
Да, по заказу меняем резьбу штуцера на любую стандартную - например, G3/4 или M18×1,5.
Можно ли сделать из нержавейки?
Да, по заказу меняем материал оболочки на нержавеющую сталь. У производителей в каталогах нержавейка маркируется кодом J (для воды с кислотами) или T (для горячего воздуха).
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
