Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для масла: чёрная сталь или нержавеющая; удельную мощность ниже, чем для воды |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Что скрывается за названием «ТЭН для масла 3 кВт, 41 мм, 13 мм»
Из названия точно известно: 3 кВт, длина 41 мм, диаметр трубки 13 мм. Рабочая среда - масло.
Чего в названии нет и нужно уточнять для заказа:
- Развёрнутая длина (длина трубки до гибки) - по ней рассчитывают активную зону
- Длина контактных стержней и их расположение (с одной стороны или с двух)
- Форма после гибки (прямой, П-образный, W-образный и т.д.)
- Размер холодных зон (участки трубки без нагрева у стержней)
- Тип крепления и межосевое расстояние (если есть изгиб)
- Напряжение (220 В, 380 В или другое)
Делаем по чертежу, эскизу или образцу. Если маркировки нет - снимаем размеры со старого ТЭН.
Как снять размеры со старого ТЭН
### 1. Развёрнутая длина
Возьмите гибкий метр или шнур. Повторите форму трубки - от кончика одного стержня до кончика другого. Запишите длину в миллиметрах. Это главный размер для расчёта мощности.
### 2. Холодные зоны
Холодная зона - участок трубки у стержня, где нет нагрева. У производителей она обозначается буквой: A (40 мм), B (65 мм), C (100 мм), D (125 мм), E (160 мм), F (250 мм), G (400 мм), H (630 мм) - по ГОСТ 13268-88.
Как измерить: от края трубки (у стержня) до начала нагреваемого участка. Если нагревается вся трубка - холодная зона равна нулю.
### 3. Форма после гибки
Сфотографируйте ТЭН с двух сторон на фоне линейки. Замерьте:
- Длину каждого прямого участка
- Радиусы изгибов (если есть)
- Расстояние между осями параллельных участков (межосевое)
Контактный стержень должен находиться на прямом участке - не ближе 20 мм от начала изгиба (для диаметра 13 мм).
Среда и материал оболочки
По названию среда - масло. Для масла производители используют оболочку из углеродистой стали. Предельная удельная мощность для масла - 3,0 Вт/см² (код Z по ГОСТ 13268-88).
Если поставить этот ТЭН в воду - он быстро перегреется и выйдет из строя. Если в неподвижный воздух - мощность будет избыточной, спираль перегорит. Каждая среда требует своего материала и расчёта активной длины.
По заказу меняем материал оболочки и длину под другую среду - нужен чертёж или образец.
Крепление: штуцер, гайка, фланец
Крепление на вашем ТЭН может быть:
- Штуцер (резьба на трубке) - замерьте резьбу (например, M12, M14, M16)
- Гайка - измерьте её размер под ключ и шаг резьбы

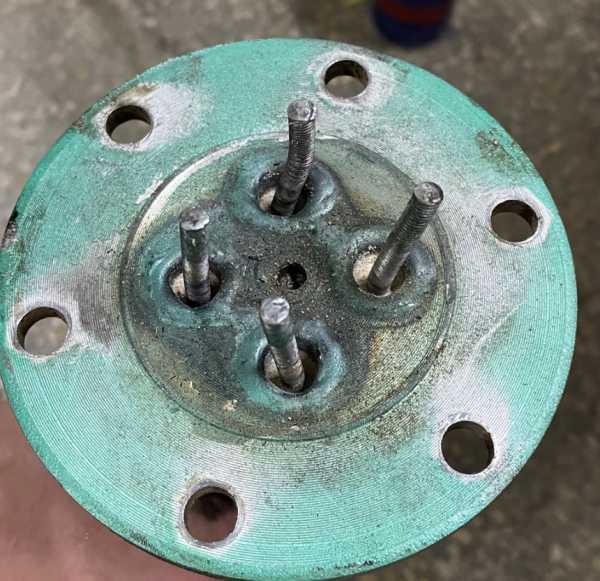

- Фланец - диаметр отверстий и межосевое расстояние (для изогнутых ТЭН)
- Без крепления - просто трубка со стержнями
Межосевое расстояние нужно для ТЭН с изгибом - расстояние между осями параллельных прямых участков. Замеряйте от центра трубки до центра трубки.
Главное: без размера крепления и межосевого ТЭН не встанет в оборудование.
Что прислать для заказа
- Фото старого ТЭН с двух сторон и рядом с линейкой
- Развёрнутую длину в миллиметрах (как измерили по п.2)
- Длину холодных зон (от края трубки до начала нагрева)
- Форму гибки - нарисуйте от руки или обведите на бумаге
- Тип крепления и его размеры (диаметр резьбы, межосевое, количество отверстий)
- Напряжение - если не знаете, напишите «220 В» или «380 В» по умолчанию, потом проверим
- Среду - если не масло, укажите (вода, воздух, щёлочь)
Делаем по чертежу, эскизу, образцу. Если нет ни того, ни другого - пришлите фото и замеры.
Где применяют такие нагреватели
Такие нагреватели ставят в судовых подогревателях топлива и масла. В этом оборудовании нагреватель находится в теплообменнике топливной или масляной системы судна.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли сделать по старому образцу без маркировки?
Да, делаем по образцу. Пришлите фото с размерами по инструкции выше.
Можно ли сделать на другое напряжение?
По заказу меняем напряжение под вашу сеть. Главное - указать нужное значение (12, 24, 36, 42, 48, 60, 127, 220 или 380 В - ряд по ГОСТ 13268-88).
Можно ли поставить в другую среду (воду, воздух)?
Нет, этот ТЭН рассчитан на масло. Для другой среды потребуется другой материал оболочки и пересчёт активной длины - делаем по чертежу под новую среду.
Как измерить развёрнутую длину, если ТЭН изогнут?
Возьмите шнур или гибкий метр, повторите форму трубки от кончика одного стержня до кончика другого. Запишите длину в миллиметрах.
