Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Три главных параметра вашего трубчатого ТЭНа для автоклава
- Форма и ось изгиба. Сравните конфигурацию вашей старой детали: прямой ТЭН, П-образный, W-образный или кольцо. Укажите радиусы и углы.
- Тип крепления и выводы. Проверьте, есть ли на старом ТЭНе резьбовая штуцерная гайка, фланец (круглый или овальный) или просто свободные контакты. Отметьте расположение контактных стержней.
- Длина и мощность. Измерьте общую длину по развертке (если ТЭН гнутый) или прямую часть. Мощность и напряжение смотрите на маркировке старой детали или в документации.
- Материал оболочки. Визуально и по маркировке: нержавейка, медь, сталь. Если есть покрытие, его тип.
- Среда эксплуатации. Для какой жидкости или газа предназначен ТЭН (вода, масло, агрессивная среда).
Фото и маркировка старого ТЭНа для изготовления
- Фото старого ТЭНа. Сделайте снимки с разных ракурсов: общий вид, крепление, выводы, маркировка.
- Чертёж или эскиз. Если есть, приложите чертёж с размерами. Нет чертежа - сделайте замеры линейкой/рулеткой и нарисуйте от руки.
- Маркировка детали. Сфотографируйте или перепишите все буквенно-цифровые обозначения на корпусе или бирке.
- Параметры работы. Напряжение (В), мощность (кВт), частота (Гц), если указано.
- Особенности среды. Укажите, в какой среде работает ТЭН (вода, пар, масло, раствор), температуру и давление.

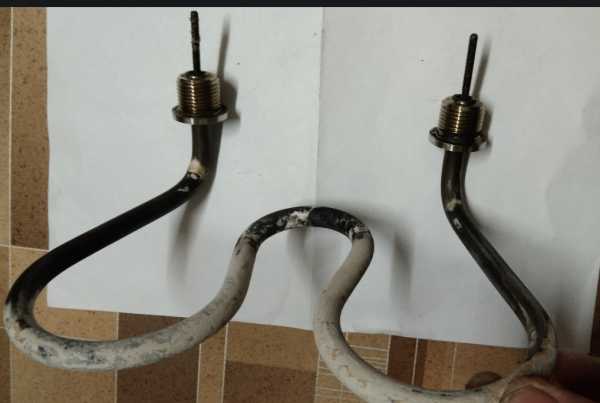

Изменение длины и мощности П-образного ТЭНа под автоклав
Делаем по образцу, фото, чертежу. По заказу меняем длину прямого участка, мощность, напряжение, материал оболочки (нержавейка, медь, сталь), тип и расположение крепления, конфигурацию изгиба. Если старая деталь не подходит по параметрам - пришлите требования, подберем исполнение.
Применение: ТЭН для автоклава
Такие нагреватели ставят в автоклавы для паровой стерилизации, напольные паровые стерилизаторы для лечебно-профилактических учреждений и лабораторий, а также в настольные автоклавы для стоматологии, косметологии и малых клиник. В каждом из этих аппаратов нагреватель находится в парогенераторе или водогрейной камере под рабочей камерой.
Вопросы
У меня ТЭН на 220 В, но в сети 380 В. Вы сделаете такой же под другое напряжение?
Да, сделаем. Пришлите фото старой детали, маркировку и желаемое напряжение, мощность.
Мне нужно заменить крепление с фланца на резьбу. Это возможно?
Да, изменим тип крепления по вашему чертежу или эскизу. Приложите описание нового крепления.
ТЭН будет работать в щелочном растворе. Сделаете из другого материала?
Да, поставим материал, стойкий к вашей среде. Укажите состав и температуру среды.
Нужна другая длина выводов (контактных стержней). Это корректируется?
Да, изменим длину выводов под ваш монтаж. Пришлите требуемую длину и фото места установки.
