Какие размеры нужны для заказа ТЭНР
- Развёрнутую длину трубки без рёбер и длину оребрённой части
- Наружный диаметр по рёбрам и шаг рёбер
- Крепление: штуцер, резьба, межосевое расстояние
- Мощность, напряжение, есть ли обдув вентилятором
Оребрённый ТЭН: повтор или изменения
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по вашему калориферу, снимаем со старого ТЭН |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U или W |
| Оболочка | чёрная сталь или нержавеющая |
| Работа | только в воздухе при обдуве вентилятором |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

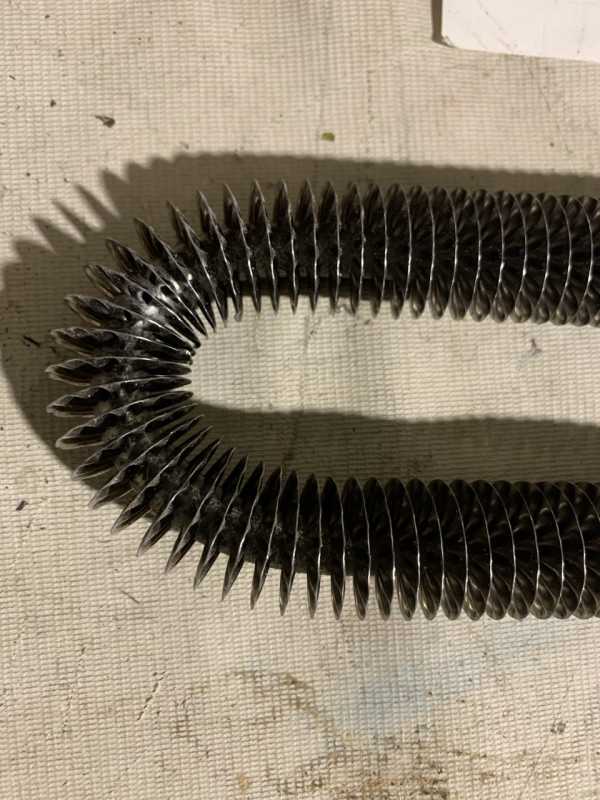

ТЭНР 90 А13/2,2 О 220: нужен поток воздуха
Оребрённый ТЭН отдаёт тепло воздуху через трубку и навитую ленту. Для ТЭНР с обозначением 220 В важно, чтобы нагреватель работал в предусмотренном потоке воздуха.
При остановленном вентиляторе не подавайте питание: без обдува нагреватель может перегреться и выйти из строя.
Обдув и питание ТЭН должны быть связаны блокировкой.
Рёбра ТЭНР 90: лента увеличивает площадь теплоотдачи
В каталогах производителей ТЭНР описывают как трубчатый нагреватель с навитой стальной лентой. Оребрение увеличивает поверхность теплообмена по сравнению с гладкой трубкой.
- 90 входит в обозначение изделия.
- Лента помогает передавать тепло потоку воздуха с большей площади.
ТЭНР 2,2: калориферы, пушки и сушилки
Оребрённые ТЭН применяют в калориферах, тепловых пушках и канальных воздухонагревателях, где воздух движется принудительно.
В сушилках ТЭНР также могут работать в потоке воздуха, но там режим связан с технологией сушки. Подбор нагревателя нужно сверять с условиями конкретной установки.
Рёбра ТЭНР R-38,5: пыль и влага мешают работе
Пыль оседает между рёбрами, затрудняет проход воздуха и теплоотдачу. Влага и конденсат могут способствовать коррозии стальной ленты; в сушильных установках учитывают также свойства рабочей среды.
Перед очисткой отключите питание и дождитесь остывания нагревателя.
Повтор ТЭНР А13/2,2: что прислать
- Пришлите чертёж, эскиз или образец.
- Укажите полную маркировку: ТЭНР 90 А13/2,2 О 220 R-38,5.
- Опишите, где установлен нагреватель и как организован обдув.
Делаем по чертежу, эскизу, образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в воздухоохладителях холодильных камер, камерах шоковой заморозки и камерах созревания мяса и сыра, где используются как ТЭНы автоматической оттайки. Также они применяются в электрокалориферах приточных вентиляционных установок и в сушильных камерах для пиломатериала, где монтируются в воздуховоде или корпусе.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли поставить ТЭНР в неподвижный воздух?
Для оребрённого ТЭН нужен предусмотренный режим обдува. Не включайте нагреватель без потока воздуха.
Почему ТЭНР ржавеет в сушилке?
Стальная лента может корродировать из-за влаги, конденсата или воздействия среды в сушильной камере. Материал конкретного исполнения уточняют по документации.
Можно ли сделать нержавеющие рёбра?
Возможность такого исполнения нужно согласовать по чертежу и условиям работы. Маркировка этого ТЭНР не указывает материал рёбер.
Как чистить рёбра от пыли?
Отключите питание, дождитесь остывания и удалите пыль мягкой щёткой или пылесосом, не деформируя ленту.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
