Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 3 кВт; можно меньше или больше, примерно от 1,8 кВт до 4,2 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 230 В; можно на 220 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
В названии: мощность и напряжение. Чего не хватает?
Из названия «Тэн 3 квт, 230 В» известны мощность 3 кВт и напряжение 230 В. Этого достаточно для расчёта тока (13,04 А) и сопротивления в рабочем режиме (17,6 Ом). Но для изготовления физического нагревателя нужны геометрические размеры: развёрнутая длина, диаметр оболочки, длина холодных зон, форма изгиба, тип крепления и материал оболочки.
В каталогах у производителей каждый ТЭН имеет полное условное обозначение по ГОСТ 13268-88, где закодированы все эти параметры. Без них по одному названию изготовить ТЭН невозможно.
В названии указаны только электрические параметры. Для изготовления нужны геометрические размеры и тип крепления.
Проверка мультиметром: ждите 17,6 Ом
Расчётное сопротивление в рабочем режиме: 17,6 Ом. При проверке мультиметром в холодном состоянии показания будут близки к этой величине (обычно на 5-10 % ниже из-за температурного коэффициента нихрома). Показание «бесконечность» говорит об обрыве спирали, «ноль» говорит о коротком замыкании.
Дополнительно проверьте сопротивление изоляции между контактом и оболочкой: оно должно быть не менее 0,5 МОм (500 кОм).
Нулевое или бесконечно большое сопротивление при проверке говорит о неисправности ТЭН.
Сопротивление 17,6 Ом (расчётное для горячего состояния); холодное будет немного ниже.
Крепление: какой вариант у вашего ТЭН?
ТЭН может крепиться через:
- Штуцер (наружная или внутренняя резьба);
- Приварную гайку;
- Фланец с отверстиями;
- Гладкий участок трубки под хомут.
Для двухконцевых нагревателей главный посадочный размер: межосевое расстояние (расстояние между осями контактных стержней). Если крепление нестандартное, пришлите образец или чертёж. По заказу меняем тип и размер крепления.
Межосевое расстояние: главный размер для установки ТЭН в оборудование.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования

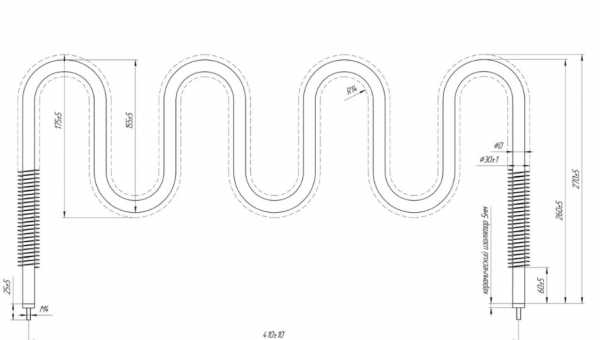

Как измерить старый ТЭН: длина, холодные зоны, форма
Чтобы изготовить точную копию, снимите размеры со старого нагревателя:
- Развёрнутая длина: полная длина трубки, измеренная по её оси. Используйте гибкий шнур или рулетку, повторяя все изгибы.
- Холодные зоны: расстояние от конца трубки до начала активной (нагреваемой) части. По ГОСТ 13268-88 стандартные длины холодных зон: A = 40 мм, B = 65 мм, C = 100 мм и т.д.
- Форма изгиба: зарисуйте контур или сделайте шаблон из мягкой проволоки. Укажите все углы и радиусы.
- Диаметр оболочки: измерьте штангенциркулем диаметр трубки (у производителей от 6,5 до 16 мм).
Развёрнутая длина: главный размер, от которого зависит мощность ТЭН.
Что отправить для заказа
Для изготовления ТЭН по вашему заказу отправьте:
- Чертёж с размерами или эскиз от руки;
- Фотографии старого нагревателя с линейкой (чтобы были видны все размеры);
- Образец (если возможно) для точного копирования формы и крепления;
- Укажите мощность и напряжение, если они отличаются от стандартных.
По заказу меняем материал оболочки, длину холодных зон, тип и размер крепления.
Делаем по чертежу, эскизу, образцу.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительные водонагреватели (бойлеры) и проточные водонагреватели. В бойлере нагреватель устанавливают в бак через боковой или нижний фланец. В проточном водонагревателе нагреватель находится в небольшой цилиндрической камере внутри корпуса на пути воды.
Вопросы
Можно ли другую резьбу штуцера?
Да, по заказу меняем тип и размер резьбы штуцера. При заказе укажите нужный стандарт (например, G1/2, G3/4) или пришлите образец.
Как измерить развёрнутую длину?
Измерьте длину трубки гибкой рулеткой или шнуром вдоль всех изгибов. Если ТЭН прямой, просто длина трубки. Для изогнутого промерьте по оси, повторяя форму.
Можно ли сделать по старому образцу без маркировки?
Да, мы делаем по образцу. Пришлите старый ТЭН или его подробные фотографии с размерами. По образцу восстановим все параметры.
Можно ли на другое напряжение?
Да, по заказу изготавливаем на любое напряжение из ряда по ГОСТ (12, 24, 36, 42, 48, 60, 127, 220, 380 В) или по вашему заданию. Мощность при этом пересчитывается.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
