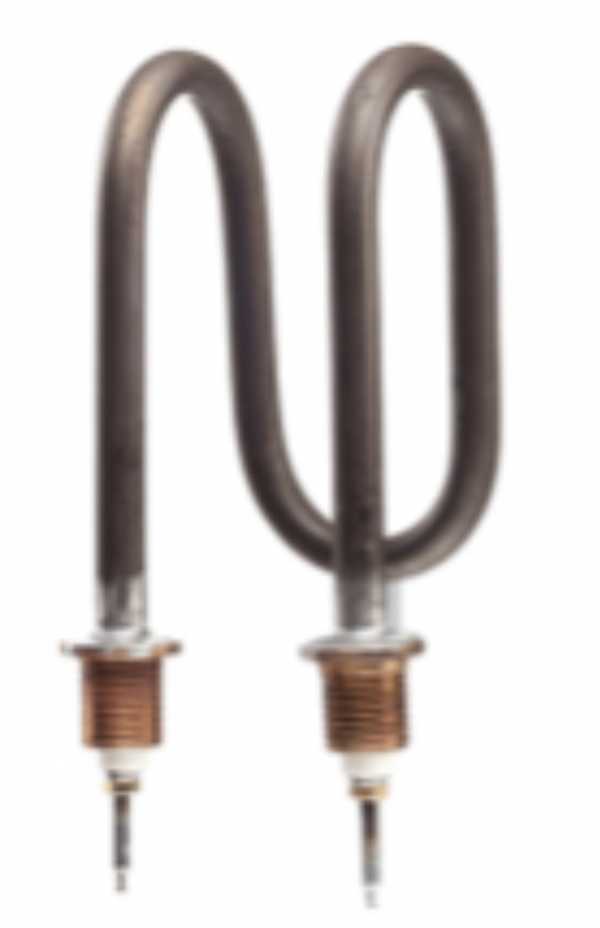

ТЭН (трубчатый электронагреватель) ТЭН-78 mc333.00.000/04 мощн

Сделаем такой же или под ваши размеры

В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:

Длина	по старому ТЭН, от 150 до 6300 мм
Диаметр трубки	по старому ТЭН, по ГОСТ от 6,5 до 20 мм
Мощность	в этом товаре 2 кВт; можно меньше или больше, примерно от 1,2 кВт до 2,8 кВт, если удельная нагрузка остаётся в норме
Напряжение	как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем
Форма	прямой, U, W, M, Г-образный или по эскизу
Крепление	как на старом ТЭН: штуцер с гайкой или фланец
Оболочка	по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь

Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

Какие размеры нужны для заказа

Развёрнутую длину: проложите нитку по трубке от вывода до вывода
Длину холодных зон у выводов и диаметр трубки
Форму после гибки: фото сбоку на клетчатом листе
Крепление: резьбу штуцера, гайку или фланец
Мощность и напряжение с шильдика или из паспорта оборудования

Что известно из названия этого ТЭН и чего не хватает для изготовления

Название «ТЭН-78 mc333.00.000/04» и параметр 2,0 кВт дают мощность и артикул производителя. Материал оболочки - медь. Это всё.

Чего нет в названии и что нужно для запуска в работу:

Диаметр оболочки (у производителей - от 6,5 до 16,0 мм по ГОСТ 13268-88)
Развёрнутая длина - от 250 до 6300 мм
Длина холодных зон и контактных стержней (коды от A до H по ГОСТ)
Форма изгиба (прямой, U-образный, W-образный, кольцо)
Тип крепления: штуцер, гайка, фланец
Напряжение: например, 220 В или 380 В
Код среды (X - вода, S - воздух, Z - масло) - от него зависит предельная удельная мощность

Главная цифра раздела: 2,0 кВт - мощность, остальное уточняется по образцу или чертежу.

Инженерная заметка

Делаем по чертежу, эскизу, образцу. По заказу меняем диаметр, длину, форму, крепление и напряжение.

Крепление: штуцер, гайка, фланец, межосевое

Способ установки в оборудование задаётся типом крепления. У производителей встречаются:

Штуцер с наружной резьбой (вкручивается в стенку бака)
Накидная гайка с уплотнителем
Фланец (плоский или с отверстиями под болты)

Межосевое расстояние - это расстояние между осями ТЭН в блоке или между двумя ветвями U-образного нагревателя. Для одиночного ТЭН межосевое указывают, если форма изгиба имеет параллельные прямые участки.

Важно

Если крепление не указано - его нет в поставке. Уточняйте при заказе.

По заказу меняем тип резьбы, диаметр штуцера, размер фланца.

Форма и гибка: как передать форму и радиус

ТЭН может быть прямым, U-образным, W-образным, кольцевым или любой другой конфигурации. Главное - радиус изгиба и расположение холодных зон.

Как передать форму:

Прислать фото или эскиз с размерами
Указать радиус изгиба (R) и угол
Отметить, где начинается и заканчивается гибка

Инженерная заметка

У производителей форма задаётся чертежом или образцом. По ГОСТ 13268-88 контактный стержень должен находиться на прямом участке: не менее 20 мм от изгиба для диаметров 10 - 16 мм.

Минимальное расстояние от изгиба до контактного стержня - 20 мм для медной трубки диаметром 13 - 16 мм.

Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки

Развёрнутая длина - общая длина трубки, если её выпрямить. Измеряется гибкой рулеткой вдоль оси трубки. Допуск по ГОСТ: до 1000 мм - ±2%, свыше 1000 мм - ±1%.
Холодные зоны - длина участков от конца трубки до начала спирали. У производителей обозначаются буквами: A=40 мм, B=65 мм, C=100 мм, D=125 мм, E=160 мм.
Форма после гибки - зарисуйте контур с радиусами и межосевыми расстояниями. Сфотографируйте рядом с линейкой.

Важно

Не отрезайте контактные стержни - по их длине определяют холодную зону.

Что прислать

Для точного изготовления отправьте:

Фото старого ТЭН с линейкой
Эскиз от руки с размерами: общая длина, длина прямых участков, радиусы изгиба, межосевое расстояние
Тип крепления: штуцер (диаметр и шаг резьбы), гайка (под ключ), фланец (диаметр и количество отверстий)
Напряжение и среда нагрева (вода, масло, воздух)

По заказу меняем диаметр оболочки, материал (медь/нержавейка/сталь), длину холодных зон и напряжение.

Где применяют такие нагреватели

Такие нагреватели ставят в накопительных водонагревателях (бойлерах), стиральных машинах и посудомоечных машинах. В бойлере нагреватель устанавливается в баке через боковой или нижний фланец. В стиральной машине он закреплён снизу бака через резиновую манжету. В посудомоечной машине нагреватель встроен в проточную часть циркуляционной помпы.

Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.

Загрузить чертёж или фото

Вопросы

Можно ли заказать ТЭН из нержавейки вместо меди?

Да. По заказу меняем материал оболочки. Нержавейка нужна для сред с pH 5 - 7 (код J по ГОСТ) и для воздуха выше 450°C.

Можно ли поставить этот ТЭН в другую среду, например, в масло?

Можно, но потребуется пересчёт мощности. Для масла предельная удельная мощность - 3,0 Вт/см², для воды - 9,0 Вт/см². Мы подберём нужный диаметр и длину по вашему образцу.

Можно ли другую резьбу штуцера?

Да. По заказу меняем резьбу штуцера - метрическую, дюймовую, коническую. Укажите диаметр и шаг.

Как измерить развёрнутую длину, если ТЭН изогнут?

Возьмите гибкую рулетку или нитку, повторите контур трубки от одного контактного стержня до другого, затем приложите к линейке. Это и есть развёрнутая длина.
