Сделаем такой же или под ваши размеры
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 2 кВт; можно меньше или больше, примерно от 1,2 кВт до 2,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | для воды: медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Что скрыто в названии и что нужно уточнить

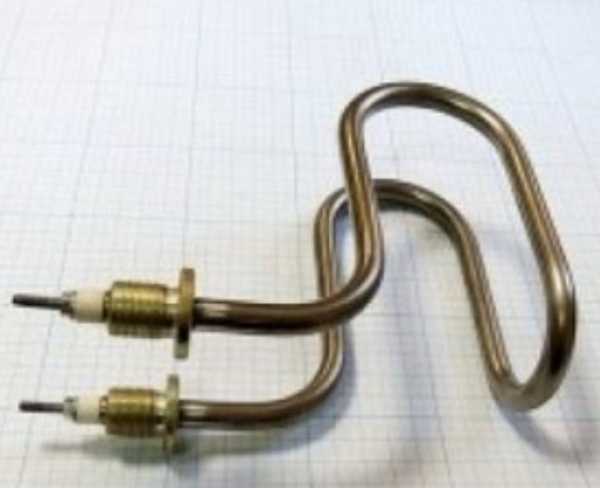

В названии указан аппарат (дистиллятор АДЭа-10 или АДЭа-25) и 2,0 кВт - это мощность. Для точного изготовления не хватает главного: развёрнутой длины трубки, длины холодных зон, формы после гибки, диаметра оболочки, типа крепления и материала.
Из названия понятна только мощность. Остальные параметры придётся снять со старого нагревателя.
Как снять размеры со старого ТЭН: пошаговая инструкция
- Развёрнутая длина. Положите старый ТЭН на ровную поверхность и измерьте общую длину трубки, если её аккуратно выпрямить. Это главная цифра - развёрнутая длина в мм.
- Холодные зоны. Замерьте расстояние от торца контактного стержня до начала изгиба или до участка, где трубка греется. У большинства ТЭН холодные зоны стандартны по ГОСТ: A=40 мм, B=65 мм, C=100 мм и так далее.
- Форма после гибки. Зарисуйте или сфотографируйте изгибы: П-образная, W-образная, кольцо. Обязательно укажите расстояния между осями параллельных участков.
Сохраните старый образец целиком. Без него невозможно повторить геометрию и крепление.
Среда работы: почему это важно
Этот ТЭН стоит в дистилляторе - рабочая среда вода (дистиллированная/слабый раствор). По ГОСТ 13268-88 для воды с pH 5 - 9 применяют оболочку из меди или латуни (код X), для воды с pH 5 - 7 - нержавеющую сталь (код J). Удельная поверхностная мощность для воды - до 15 Вт/см². Если поставить «воздушный» ТЭН в воду, он быстро выйдет из строя из-за перегрева.
Среда = вода. Для другой жидкости потребуется другой материал оболочки и расчёт мощности.
Крепление: какой узел стоит на вашем аппарате
У ТЭН для дистилляторов чаще всего крепление через штуцер с наружной резьбой или гайку с наружной резьбой. Также встречается фланец. Главный параметр - межосевое расстояние (если ТЭН изогнутый) и диаметр резьбы (например, G1/2, G1/4). Ничего не додумываем: замерьте резьбу штангенциркулем или приложите гайку от старого ТЭН.
- Тип крепления: штуцер, гайка, фланец.
- Резьба: метрическая или трубная.
- Межосевое (если два отверстия): расстояние между центрами.
Главное - межосевое расстояние и диаметр резьбы. Без них новый ТЭН не встанет на место.
Что прислать для заказа
Чтобы изготовить замену без маркировки, достаточно одного из вариантов:
- Образец - старый ТЭН целиком (не разрезанный).
- Эскиз с размерами: развёрнутая длина, холодные зоны, форма, диаметр трубки, резьба.
- Фото с линейкой - общий вид и крупный план крепления.
Делаем по чертежу, эскизу, образцу. По заказу меняем напряжение, резьбу штуцера, длину холодной зоны.
Где применяют такие нагреватели
Такие нагреватели ставят в судовых опреснителях (дистилляторах питьевой воды). В этом оборудовании нагреватель находится в камере нагрева дистиллятора, где исходная вода доводится до испарения.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли поставить этот ТЭН в другую среду (масло, воздух)?
Нельзя без пересчёта. Для масла и воздуха у производителей другая удельная мощность и материал оболочки. Поставите водяной ТЭН в масло - перегорит за несколько часов.
Можете сделать по старому образцу без маркировки?
Да. Пришлите старый ТЭН, эскиз или фото с размерами - сделаем по чертежу. Маркировка не нужна.
Можно ли сделать на другое напряжение (не 220 В)?
Да, по заказу меняем напряжение на 12, 24, 36, 42, 48, 60, 127, 220 или 380 В. Укажите нужное при заказе.
Можно ли изменить резьбу штуцера?
Да, по заказу меняем резьбу - трубную или метрическую, любой ход. Замерьте старую резьбу или назовите нужную.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
