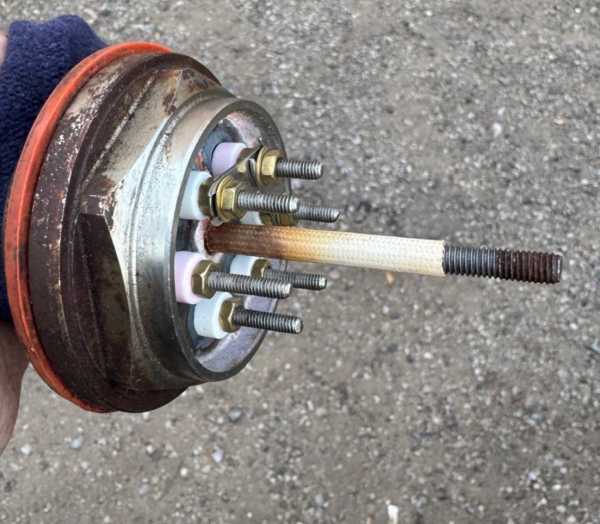

Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | в этом товаре 260 мм; короче или длиннее под ваш размер, мощность пересчитаем |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 6 кВт; можно меньше или больше, примерно от 3,6 кВт до 8,4 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Что известно из названия этого ТЭН и чего не хватает для изготовления
Из названия видно: мощность 6 кВт, развёрнутая длина 260 мм. Эти два числа - основа. Но для изготовления рабочего нагревателя нужно знать ещё несколько параметров. По названию нельзя определить форму (прямой или гнутый), диаметр трубки, материал оболочки, напряжение, тип крепления и длину холодных зон. У производителей стандартный ряд диаметров оболочки - от 6,5 до 16 мм, номинальные напряжения - 12, 24, 36, 42, 48, 60, 127, 220, 380 В. Без этих данных сделать точную замену нельзя.
Главное: 6 кВт и 260 мм - это старт, остальное нужно уточнить по старому образцу или чертежу.
Крепление: штуцер, гайка, фланец, межосевое
Крепёжный узел определяет, как ТЭН будет установлен в оборудование. В каталогах встречаются:
- Резьбовой штуцер (с гайкой или без)
- Фланец (одинарный или с межосевым расстоянием под болты)
- Гладкая трубка без крепления (для запрессовки или сварки)
Если крепление есть, измерьте резьбу (диаметр, шаг) или расстояние между центрами отверстий фланца. Если крепление отсутствует - укажите это.
Форма и гибка: как передать форму и радиус
ТЭН может быть прямым, П-образным, W-образным, кольцевым или любой другой конфигурации. У производителей принято, что контактный стержень должен находиться на прямом участке - не ближе 20 мм от начала изгиба для трубок диаметром 10 - 16 мм. Чтобы мы повторили форму, сделайте одно из трёх:
- Приложите старый ТЭН к листу бумаги и обведите контур, отметив радиусы изгиба.
- Сфотографируйте нагреватель с линейкой вдоль каждого прямого участка.
- Начертите эскиз с размерами прямых отрезков и углами (или радиусами) между ними.
260 мм - это развёрнутая длина трубки до гибки, а не габарит в сборе. Форма после гибки может быть короче.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования
Как снять размеры со старого ТЭН: развёрнутая длина, холодные зоны, форма после гибки
Возьмите штангенциркуль, рулетку и лист бумаги. Действуйте по шагам:
- Развёрнутая длина - распрямите старый ТЭН (если он гнутый) и измерьте общую длину трубки от торца до торца, включая контактные стержни. Если распрямить нельзя - измеряйте по наружной стороне изгибов, суммируя все прямые участки и дуги.
- Холодные зоны - длина участков трубки без нагрева (обычно у крепления и у выводов). Измерьте расстояние от края трубки до начала спирали. У производителей стандартные длины холодных зон: 40, 65, 100, 125, 160, 250, 400, 630 мм.
- Диаметр оболочки - измерьте наружный диаметр трубки. По ГОСТ встречаются: 6,5; 8,0; 8,5; 9,5; 10,0; 13,0; 16,0 мм.
- Форма после гибки - нарисуйте профиль с указанием всех прямых отрезков и радиусов (или углов) между ними.
Если у вас остался только образец без маркировки - он подходит для снятия всех размеров. Делаем по чертежу, эскизу, образцу.
Что прислать
Чтобы мы изготовили точную замену, отправьте:
- Фотографии старого ТЭН с разных сторон (обязательно с линейкой рядом)
- Размеры: развёрнутая длина, диаметр трубки, длина холодных зон, длина контактных стержней
- Если есть крепление - тип и размеры (резьба, межосевое, высота фланца)
- Желаемое напряжение (если не совпадает с оригиналом - укажите)
- Материал оболочки, если известен (углеродистая сталь, нержавейка, медь, латунь)
По заказу меняем материал оболочки, резьбу штуцера, напряжение, длину холодных зон - при условии, что мощность и развёрнутая длина остаются в рамках возможностей конструкции.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где они монтируются в бак через боковой или нижний фланец, а также в стиральных машинах, где закрепляются снизу бака через резиновую манжету. Кроме того, они используются в посудомоечных машинах, где встроены в проточную часть циркуляционной помпы.
Вопросы
Можно ли сделать ТЭН из нержавейки?
Да, по заказу меняем материал оболочки на нержавеющую сталь. Это актуально для воды и слабокислых сред.
Можно ли другую резьбу штуцера?
Да, по заказу изготавливаем штуцер с другой резьбой - метрической, дюймовой, конической. Укажите нужный диаметр и шаг.
Можно ли сделать на другое напряжение?
Да, по заказу меняем напряжение (например, с 220 В на 380 В или на 24 В). При этом мощность 6 кВт сохранится за счёт пересчёта спирали.
Можно ли сделать по старому образцу без маркировки?
Да, мы делаем по чертежу, эскизу, образцу. Пришлите старый ТЭН или его фото с размерами - изготовим точную копию.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
