Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.

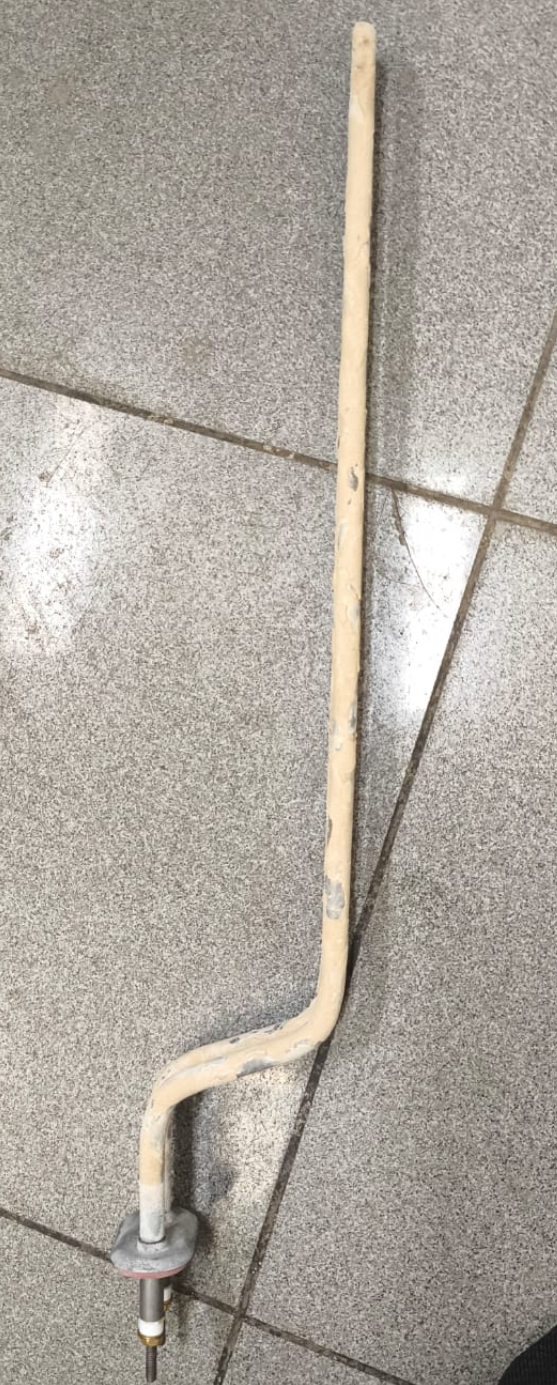

Сверьте Г-образный блок ТЭН по форме корпуса и изгибу
- Форма корпуса: ваша старая деталь изогнута под прямым углом, как буква «Г» или «L». Сверьте изгиб с этим блоком.
- Тип крепления: на фланце есть резьбовой вывод и гайка. Убедитесь, что у вашего ТЭНа такое же присоединение к оборудованию.
- Выводы электрического подключения: на конце фланца. Проверьте их количество и расположение.
- Длина и мощность: указаны в маркировке на корпусе старой детали или в её паспорте. Сравните с характеристиками этого товара.
- Количество трубок в блоке и шаг между ними: если в названии указан блок ТЭН, посчитайте трубки и замерьте расстояние между ними.
Что прислать: фото вашего блока ТЭН с фланцем и гайкой
- Фото старого ТЭНа с изгибом, фланцем и гайкой в сборе.
- Чёткое фото маркировки на корпусе или наклейки (если сохранилась).
- Чертёж или эскиз с указанием длины прямой части, длины изогнутой части и расстояния от фланца до изгиба.
- Размер резьбы на фланце (диаметр и шаг, если известен).
- Мощность и напряжение, которые должны быть у нового нагревателя.
Изменим длину трубки, мощность и напряжение блока ТЭН под заказ
Мы делаем по образцу, фото, чертежу. По заказу меняем длину трубки, мощность, напряжение, материал оболочки (под агрессивную среду) или тип крепления. Для этого пришлите старую деталь или её точные размеры и укажите, что именно нужно изменить.
Где применяют ТЭН для нагрева воды
Такие нагреватели ставят в электрокотлах отопления, промышленных электроводонагревателях и бойлерах ГВС для котельных. В промышленном электропарогенераторе блок ТЭН находится в рубашке из нержавеющей стали внутри парового бака. В блочно-модульной электрокотельной контейнерного типа один или несколько блоков ТЭН установлены внутри ТЭНового электрокотла.
Вопросы
Мне нужно другое напряжение, чем указано в маркировке старого ТЭНа. Вы можете сделать?
Да, сделаем. Пришлите желаемое напряжение и мощность, а также фото или чертёж вашей детали.
У моего оборудования другое крепление, не резьбовой фланец с гайкой. Вы переделаете?
Да, сделаем другое крепление по вашему образцу или чертежу. Приложите фото узла крепления.
Мне нужна другая длина трубки (длиннее или короче), чем у этого товара. Это возможно?
Да, мы меняем длину по заказу. Пришлите нужный размер и фото изгиба.
Нагреватель будет работать в агрессивной среде. Вы можете сделать из другого материала?
Да, сделаем из материала, подходящего под вашу среду. Укажите тип среды и пришлите образец или чертёж.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
