Сделаем такой же или под ваши размеры
Это изделие делаем на заказ: точь-в-точь по старому ТЭН или с изменениями. Что известно из названия и что можно поменять:
| Длина | по старому ТЭН, от 150 до 6300 мм |
|---|---|
| Диаметр трубки | по старому ТЭН, по ГОСТ от 6,5 до 20 мм |
| Мощность | в этом товаре 1,2 кВт; можно меньше или больше, примерно от 750 Вт до 1,8 кВт, если удельная нагрузка остаётся в норме |
| Напряжение | в этом товаре 220 В; можно на 230 В или на 380 В, если у вас три фазы |
| Форма | прямой, U, W, M, Г-образный или по эскизу |
| Крепление | как на старом ТЭН: штуцер с гайкой или фланец |
| Оболочка | по среде: чёрная сталь, нержавеющая AISI 304 или 12Х18Н10Т, медь |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Какие размеры нужны для заказа
- Развёрнутую длину: проложите нитку по трубке от вывода до вывода
- Длину холодных зон у выводов и диаметр трубки
- Форму после гибки: фото сбоку на клетчатом листе
- Крепление: резьбу штуцера, гайку или фланец
- Мощность и напряжение с шильдика или из паспорта оборудования

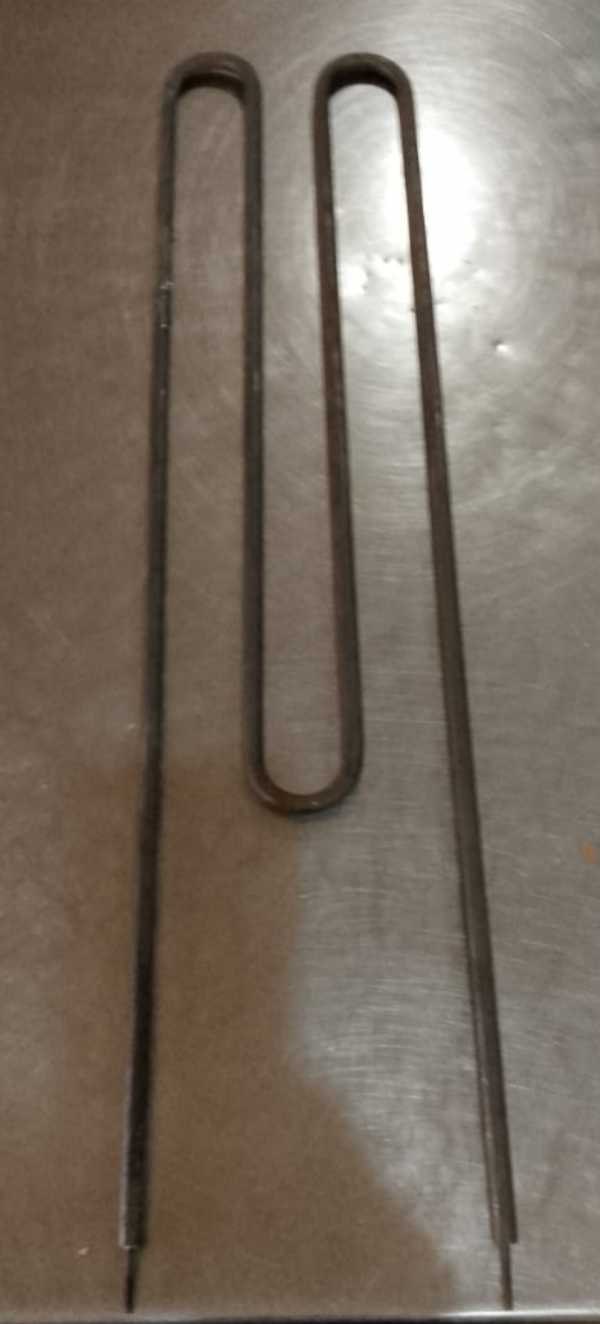

ТЭН 1,25 кВт: что сообщает маркировка
В названии указаны 1,25 кВт, 220 В, а также фрагменты 250, E, 10, T, Ф Н, «Муссон» и ГОСТ. Не все части записи можно уверенно расшифровать без чертежа или образца.
Если применена система обозначений ГОСТ 13268-88, E соответствует длине контактного стержня в заделке 160 мм. Материал оболочки, среда, форма, способ крепления и резьба из названия не определяются.
1,25 кВт не задают форму и установочные размеры ТЭН.
ТЭН 1,25 кВт для воды, воздуха или масла
Среда важна для выбора материала оболочки. Буква T в таблице ГОСТ обозначает спокойный воздух или газ при температуре свыше 450 °C, но без подтверждения расшифровки маркировки не считаем это назначением именно данного ТЭН.
У производителей и в каталогах встречаются оболочки из углеродистой и нержавеющей стали, меди, латуни и алюминиевых сплавов. Для воды, воздуха и масла решение подбирают с учётом среды и условий нагрева.
Не заменяйте ТЭН для одной среды на вариант для другой без проверки материала и конструкции.
Как измерить развёрнутую длину и форму ТЭН
- Обесточьте оборудование и снимите ТЭН.
- Измерьте длину трубки по её осевой линии, повторяя изгибы. Не измеряйте только расстояние между концами.
- Отдельно отметьте прямые нерабочие участки у выводов, их длину и положение.
- Зарисуйте форму после гибки: укажите изгибы и расстояния между прямыми участками. Приложите фото с нескольких сторон.
Для подбора важны и развёрнутая длина, и расположение холодных зон.
Подключение ТЭН на 220 В и ток 5,68 А
Подключение рассчитано на 220 В. Расчётный ток составляет 5,68 А, сопротивление в рабочем режиме 38,7 Ом. Перед установкой проверьте соответствие электросети и схемы оборудования.
Перед измерениями и подключением отключите питание. Подключение должен проверять специалист.
Что прислать для подбора ТЭН 1,25 кВт
- Фото старого ТЭН и маркировки;
- Эскиз с развёрнутой длиной, формой и холодными зонами;
- Сведения о среде и месте установки;
- Данные о креплении, резьбе и подключении.
Делаем по чертежу, эскизу, образцу. По заказу меняем резьбу штуцера, если её параметры указаны в заявке.
Где применяют такие нагреватели
Такие нагреватели ставят в накопительных водонагревателях (бойлерах), где они монтируются в баке через боковой или нижний фланец либо через резьбовую втулку, а также в проточных водонагревателях, где элемент расположен в небольшой цилиндрической камере нагрева внутри корпуса.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли сделать ТЭН по старому образцу без маркировки?
Да, пришлите образец, фото и замеры. Делаем по чертежу, эскизу, образцу.
Можно ли сделать другую резьбу штуцера?
По заказу меняем резьбу. Укажите её тип и размеры на эскизе или чертеже.
Как измерить развёрнутую длину?
Измеряйте по осевой линии трубки, повторяя изгибы. Расстояние между концами по прямой не заменяет развёрнутую длину.
Можно ли поставить ТЭН в другую среду?
Не автоматически: для другой среды могут потребоваться иные материал оболочки и конструкция. Сообщите, где будет работать нагреватель.
