Какие размеры нужны для заказа ТЭНР
- Развёрнутую длину трубки без рёбер и длину оребрённой части
- Наружный диаметр по рёбрам и шаг рёбер
- Крепление: штуцер, резьба, межосевое расстояние
- Мощность, напряжение, есть ли обдув вентилятором
Оребрённый ТЭН: повтор или изменения
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Длина | по вашему калориферу, снимаем со старого ТЭН |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Форма | прямой, U или W |
| Оболочка | чёрная сталь или нержавеющая |
| Работа | только в воздухе при обдуве вентилятором |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
ТЭНР 90: оребрение требует обдува

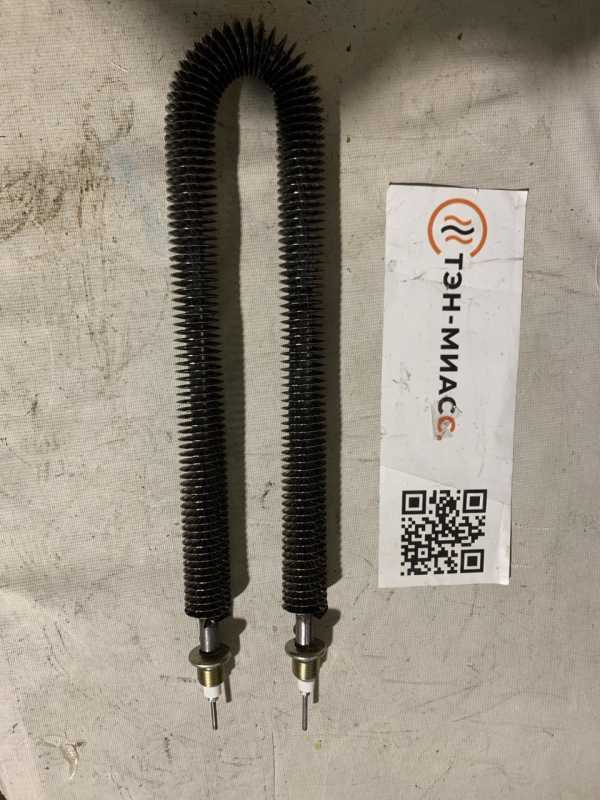

ТЭНР 90 A13|2,2 О 220 R-38,5 предназначен для нагрева воздуха. Без движения воздуха тепло от рёбер отводится хуже, поэтому нагреватель может перегреваться. В материалах по сушильным камерам указывают скорость воздуха над ТЭН не менее 1 м/с.
Подача питания на нагреватель при отключённом вентиляторе недопустима.
Рёбра ТЭНР 90 увеличивают теплоотдачу
На трубку оребрённого ТЭН навита металлическая лента. За счёт неё площадь теплоотдачи увеличивается в несколько раз по сравнению с гладким ТЭН. У производителей конструкция и характеристики оребрения могут различаться.
Рёбра помогают передавать тепло воздуху, но не заменяют его циркуляцию.
Пыль и влага на рёбрах ТЭНР 90
Между рёбрами оседает пыль, а при воздействии влаги металлические поверхности могут корродировать. Пыль затрудняет проход воздуха и очистку.
- Отключите питание и дождитесь остывания нагревателя.
- Удалите пыль мягкой щёткой или пылесосом, не деформируя ленту.
- Если загрязнения остаются, уточните способ очистки по документации оборудования.
ТЭНР 90 в калориферах, пушках и сушилках
Оребрённые ТЭН применяют в калориферах, тепловых пушках и сушилках. При выборе важно учитывать параметры оборудования и режим движения воздуха. В маркировке товара указаны мощность 2,2 кВт и напряжение 220 В; обозначение также содержит R-38,5. У производителей расшифровка маркировки может отличаться.
Для повтора ТЭНР 90 пришлите чертёж
Чтобы повторить нагреватель, направьте чертёж, эскиз или образец. Мы делаем по чертежу, эскизу, образцу; по заказу меняем параметры конструкции.
- Укажите подключение и условия установки.
- Приложите сведения о работе вентилятора и среде, в которой работает нагреватель.
- Если есть, добавьте паспорт или маркировку старого изделия.
Где применяют такие нагреватели
Такие нагреватели ставят в электрокалориферы приточных вентиляционных установок, где оребрённый трубчатый нагреватель располагается в воздуховоде или корпусе калорифера и обдувается осевым или канальным вентилятором. Также их используют в расстоечных шкафах в качестве электронагревателя горячего воздуха камеры. Кроме того, нагреватели данного типа применяются в сушильных камерах для пиломатериала, где в электрических моделях они вмонтированы в воздуховод или корпус теплогенератора.
Пришлите чертёж, эскиз или фото старого нагревателя рядом с линейкой, посчитаем под вашу задачу.
Загрузить чертёж или фотоВопросы
Можно ли сделать мощнее в те же размеры?
Возможность зависит от конструкции и режима обдува. Пришлите чертёж или образец, чтобы оценить запрос.
Как чистить рёбра от пыли?
На отключённом и остывшем ТЭНР удалите пыль мягкой щёткой или пылесосом. Не сгибайте ленту.
Можно ли поставить ТЭНР в неподвижный воздух?
Для оребрённого ТЭН важен отвод тепла потоком воздуха. Возможность работы без обдува нужно проверять по параметрам конкретного нагревателя и оборудования.
Почему ТЭНР ржавеет в сушилке?
Причиной может быть воздействие влаги на металлическую ленту и другие поверхности. Проверьте условия работы сушилки и состояние нагревателя.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
