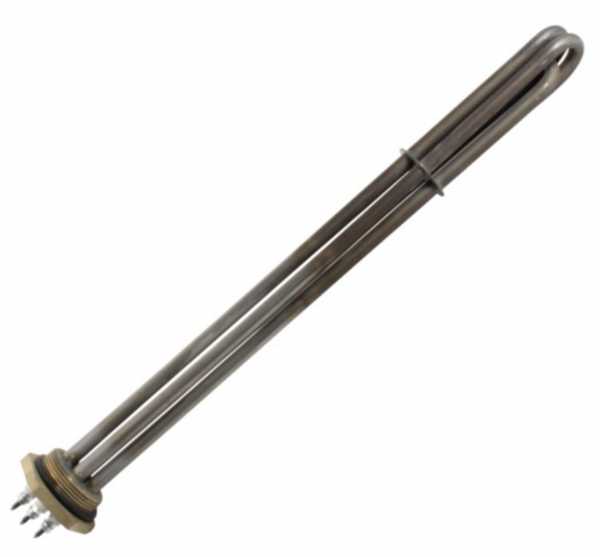

Блок ТЭН для масла: длина 400 мм
В названии указаны длина 400 мм, резьба 1/2 дюйма (48 мм) и мощность 4 кВт. Число нагревателей и материал трубок не указаны.
В каталогах блок ТЭН описывают как несколько одиночных нагревателей, собранных в одном присоединительном узле. Чтобы понять состав именно вашего блока, сверьте маркировку или покажите старый узел.
По одному названию нельзя определить количество ТЭНов и материал их оболочки.
Можно ли заменить один ТЭН, не весь блок
Это зависит от конструкции и совместимости заменяемого элемента. До подбора сверьте:
- Маркировку блока и старого ТЭНа.
- Мощность, напряжение и схему подключения элемента.
- Размеры и способ крепления, а также расположение выводов.
Делаем по чертежу, эскизу, образцу. По заказу меняем комплектацию.
4 кВт: схема подключения и ток по фазе
По названию известна суммарная мощность 4 кВт, но не указаны напряжение питания и схема соединения. Поэтому нельзя достоверно определить, подключается ли этот блок звездой или треугольником, и назвать ток по фазе.
Не выбирайте схему подключения только по общей мощности. Сверьте паспорт, маркировку и схему на старом блоке.
Блок как у вас или с другим составом
В названии товара нет размеров и мощности: снимем их со старого ТЭН, по фото или чертежу. Повторим точно или подгоним под вас:
| Состав | число ТЭН подбираем под нужную мощность блока |
|---|---|
| Мощность | как у старого ТЭН или под вашу задачу; при заданных размерах проверим нагрузку на оболочку |
| Напряжение | как у старого ТЭН: 220, 230 или 380 В; низковольтные 12-48 В тоже делаем |
| Схема | на 380 В подключаем звездой или треугольником |
| Фланец и резьба | фланец из стали 20 или нержавеющий; резьба G1-G2 1/2 или фланец под ваш бак |
| Трубки | нержавеющая AISI 304, 316 или 12Х18Н10Т; для кислот покрытие фторопластом |
Как снять размеры со старого ТЭН и что указать в эскизе: длина и холодные зоны, что указать в чертеже, изготовление по образцу.
Звезда или треугольник
ТЭН на 220 В в трёхфазной сети 380/220 В включают звездой: каждый между фазой и нулём. ТЭН на 380 В собирают треугольником. Схему сверяем по маркировке трубок старого блока.
Трубки для масла: сталь, нержавейка или титан
Материал трубок этой модели в названии не указан. В каталогах встречаются блоки со стальными и нержавеющими оболочками; выбор для масла зависит от условий работы и требований к среде.
Титан относят к решениям для отдельных агрессивных сред. Не считайте его материалом этого блока без подтверждения по маркировке или чертежу.
Что прислать для подбора
Чтобы проверить замену или исполнение, отправьте:
- Фото маркировки и блока целиком;
- Фото старого элемента и его выводов;
- Сведения о подключении и среде: какое масло используется и как оно циркулирует.
По чертежу, эскизу или образцу можно уточнить исполнение и комплектацию.
Где применяют такие нагреватели
Такие нагреватели ставят в промышленные электрокотлы отопления, где блок трубчатых электронагревателей размещается в герметичной оболочке внутри корпуса котла. Также они используются в твердотопливных котлах в качестве догрева или ТЭН-вставки, монтируясь в штатную бобышку котла или в обвязку.
Вопросы
Можно ли поставить нержавеющие трубки вместо стальных?
Возможность замены зависит от условий работы и требований к материалу. Сверьте маркировку старого блока и характеристики масла.
Нужен ли термостат в блоке?
Термостат нужен, если требуется автоматически поддерживать температуру. По названию нельзя определить, встроен ли он в этот блок.
Можно ли заменить один ТЭН?
Иногда заменяют отдельный элемент, если конструкция и параметры совпадают. Для проверки нужны маркировка и данные старого ТЭНа.
Почему перегорает один из трёх ТЭНов?
Причиной могут быть неисправность подключения или перегрев. В масле перегрев возможен при слабой циркуляции или отложениях на оболочке.
